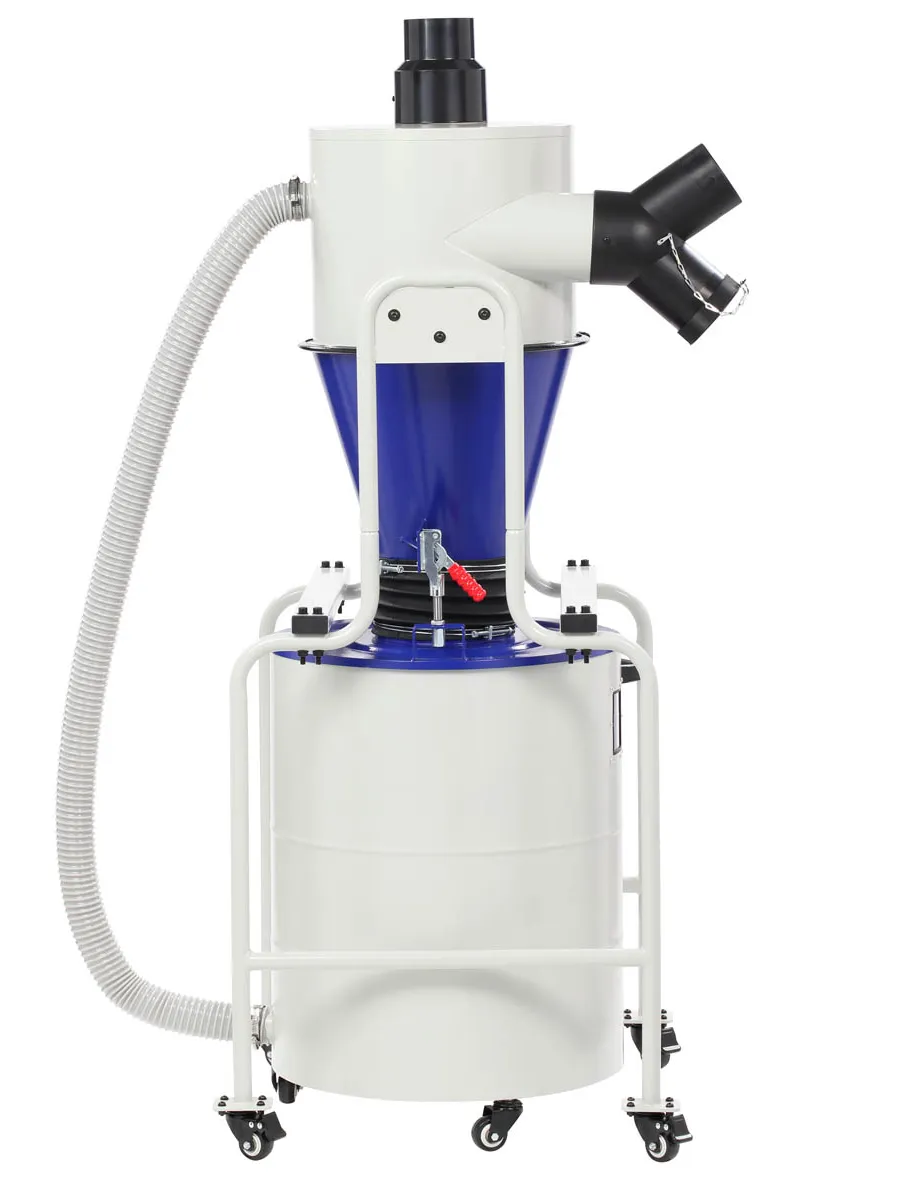

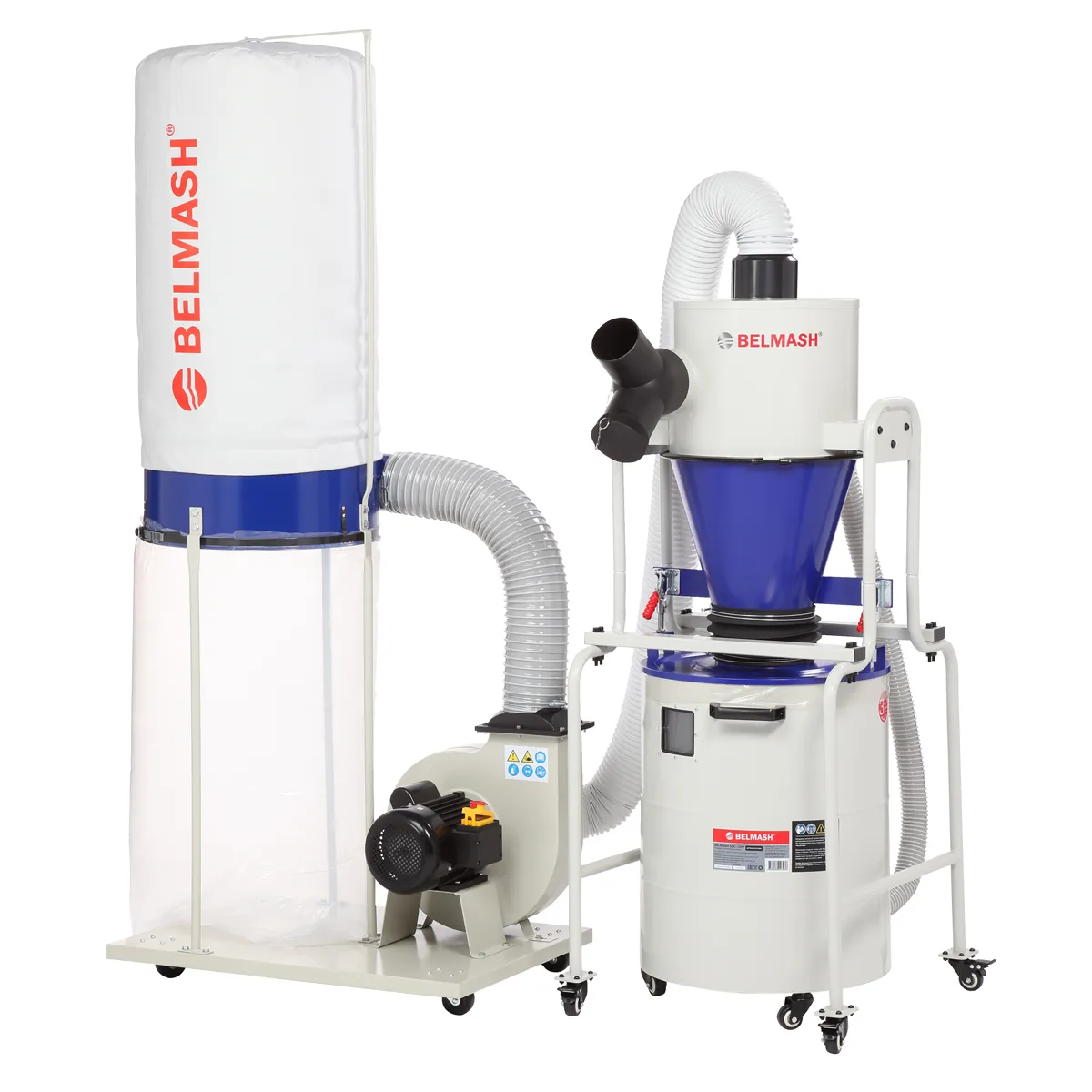

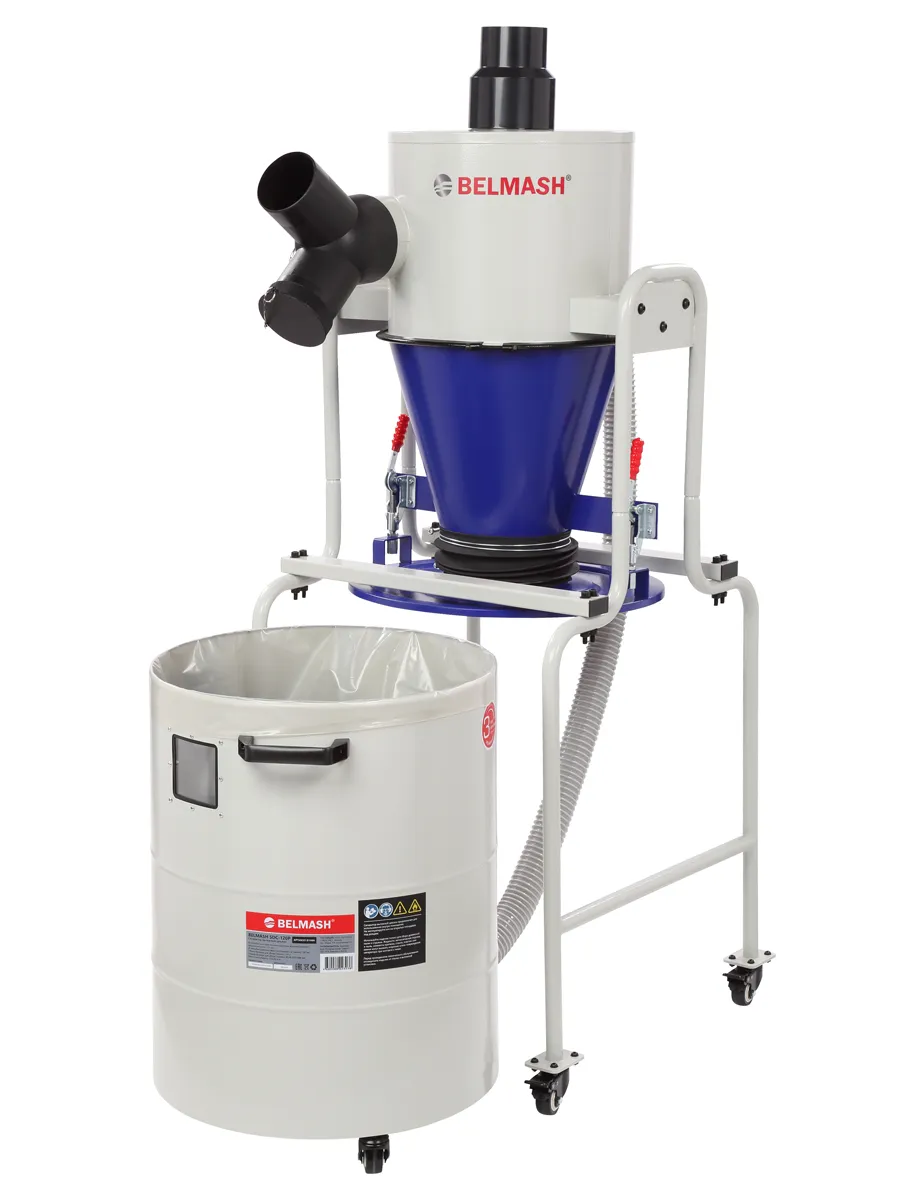

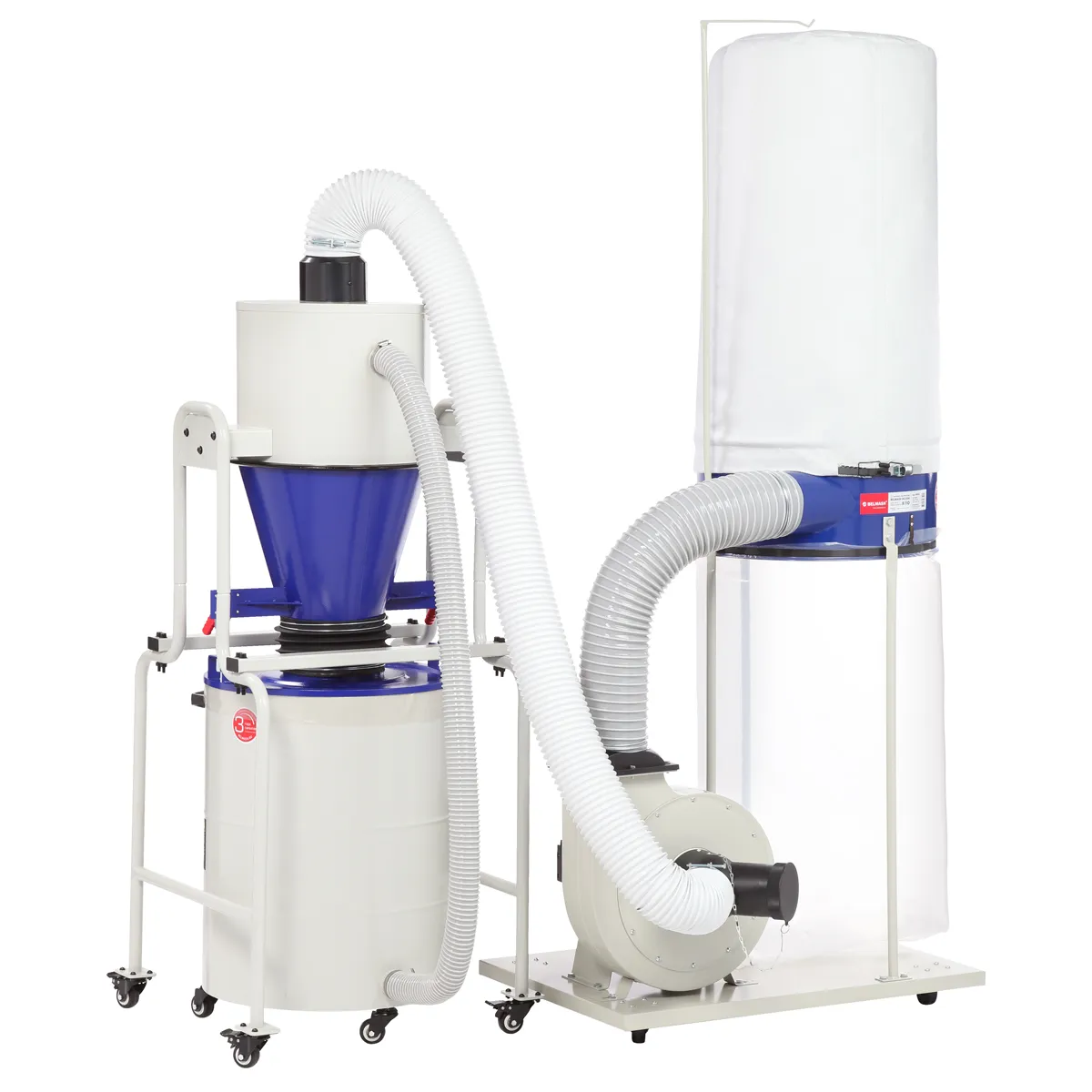

Сепаратор BELMASH SDC-120P представляет собой циклонный разделитель. Предназначен для использования с вытяжной установкой с объемом всасывания не менее 2000 мᶟ/ч. Служит для разделения стружки и пыли, образующихся в процессе деревообработки.
Преимущества
- Разделяет опилки на фракции для дальнейшего использования
- Увеличивает срок службы фильтрующего элемента и вытяжной установки в целом
- Сохраняет максимальную производительность установки на более долгий срок
- Экономит время на обслуживание за счет вместительного бункера для отходов
- Не подвержен риску сжатия ёмкости (схлопыванию)
Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда они попадают в бункер для отходов. Более мелкие фракции с потоком воздуха поступают в вытяжную установку для дальнейшей очистки. Таким образом, около 95% крупных опилок оседают в бункере, и только 5% мелко дисперсионной пыли попадают в стружкоотсос.

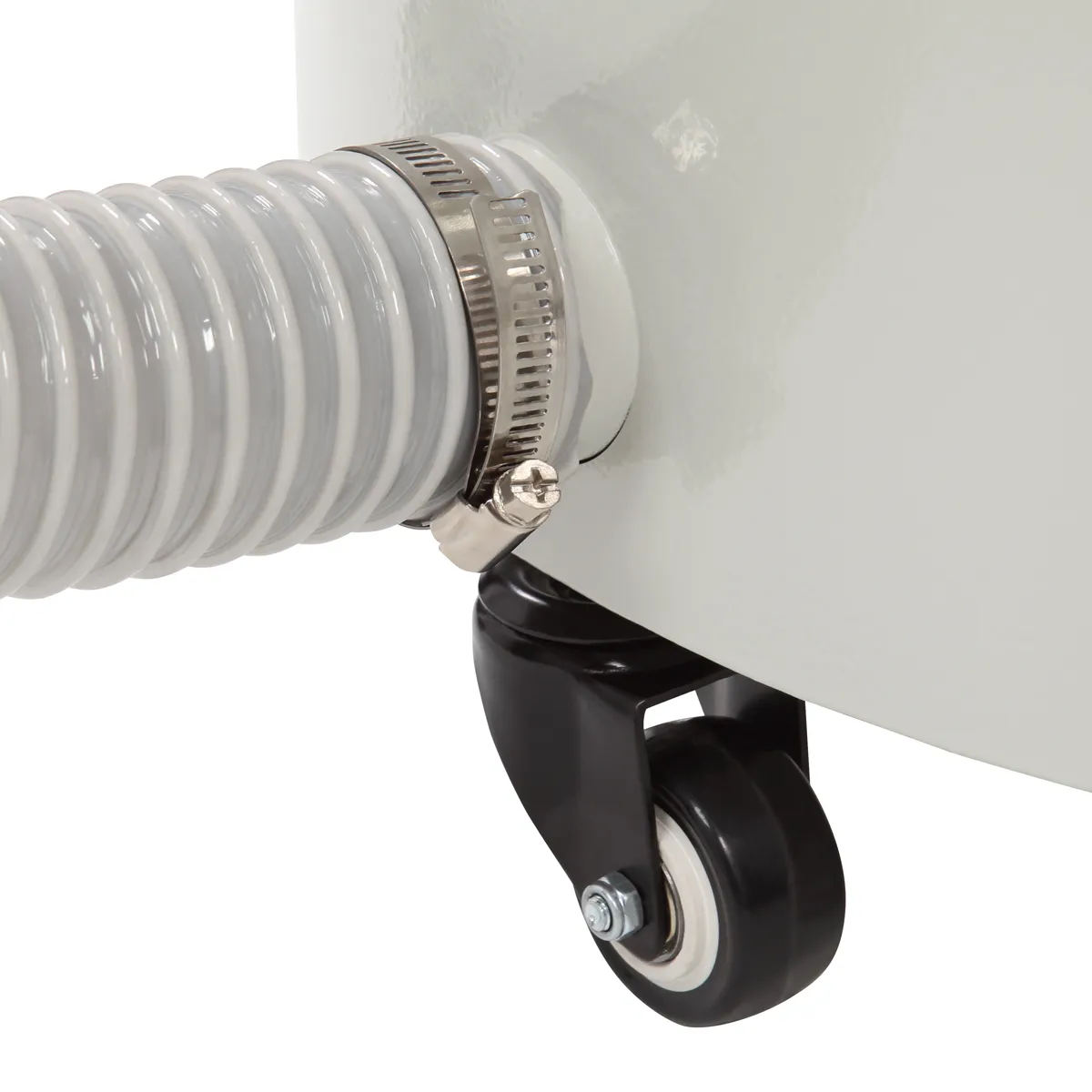

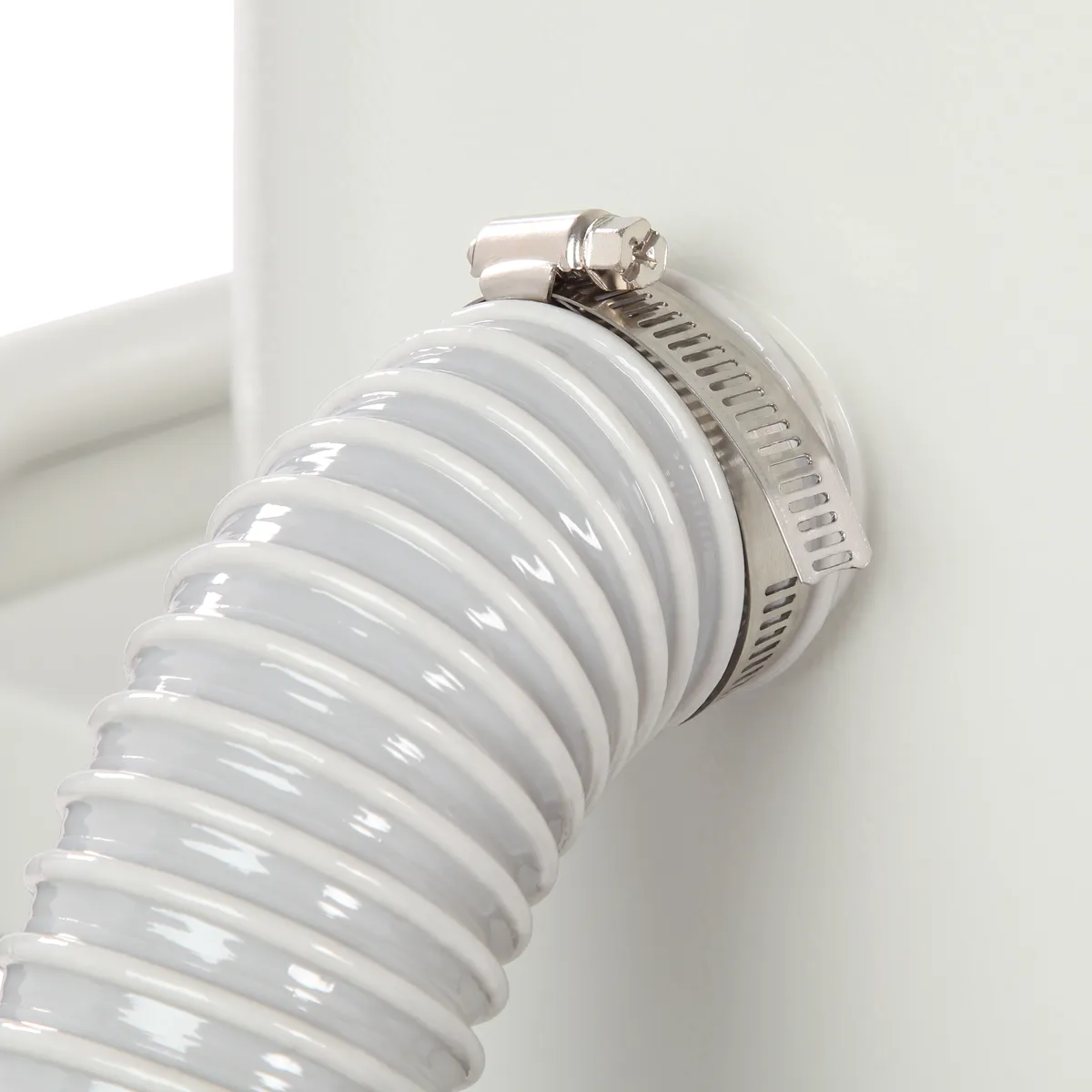

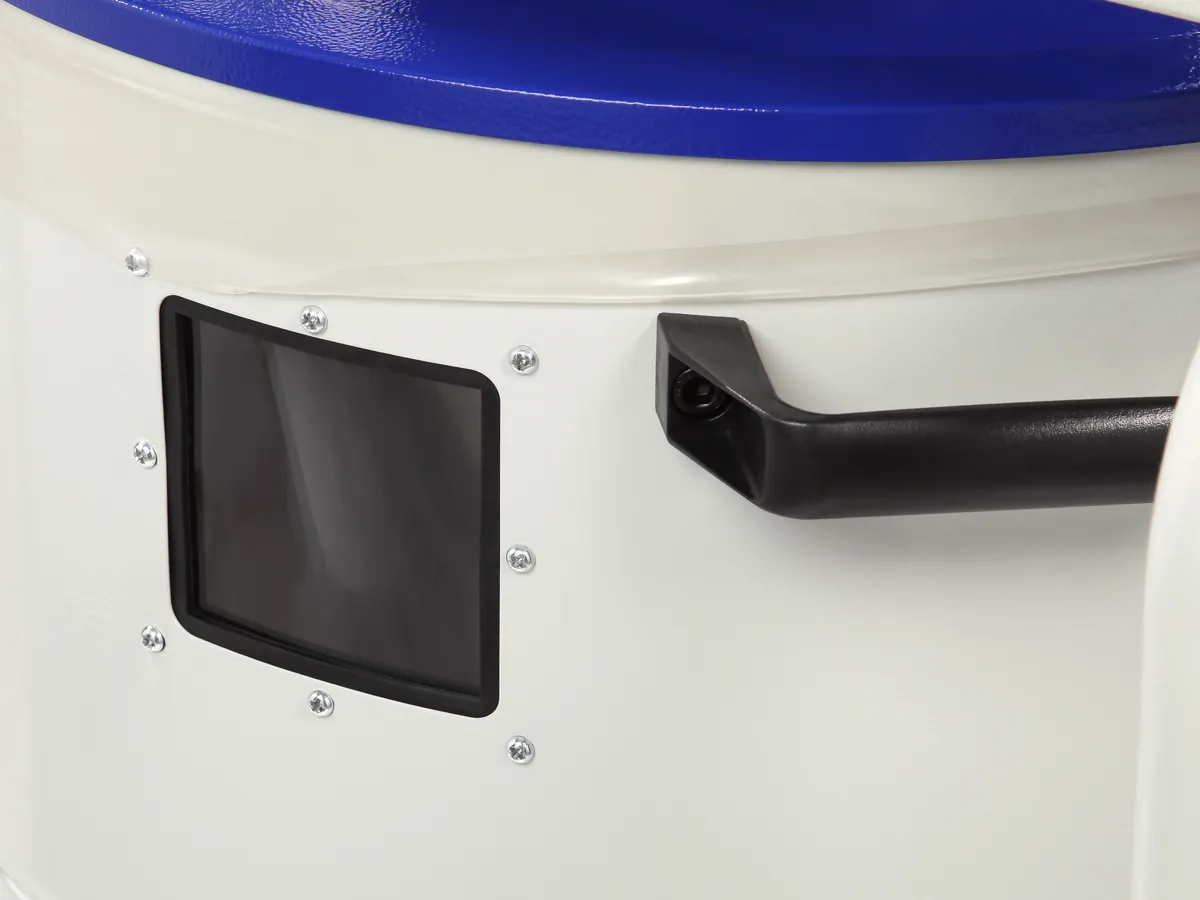

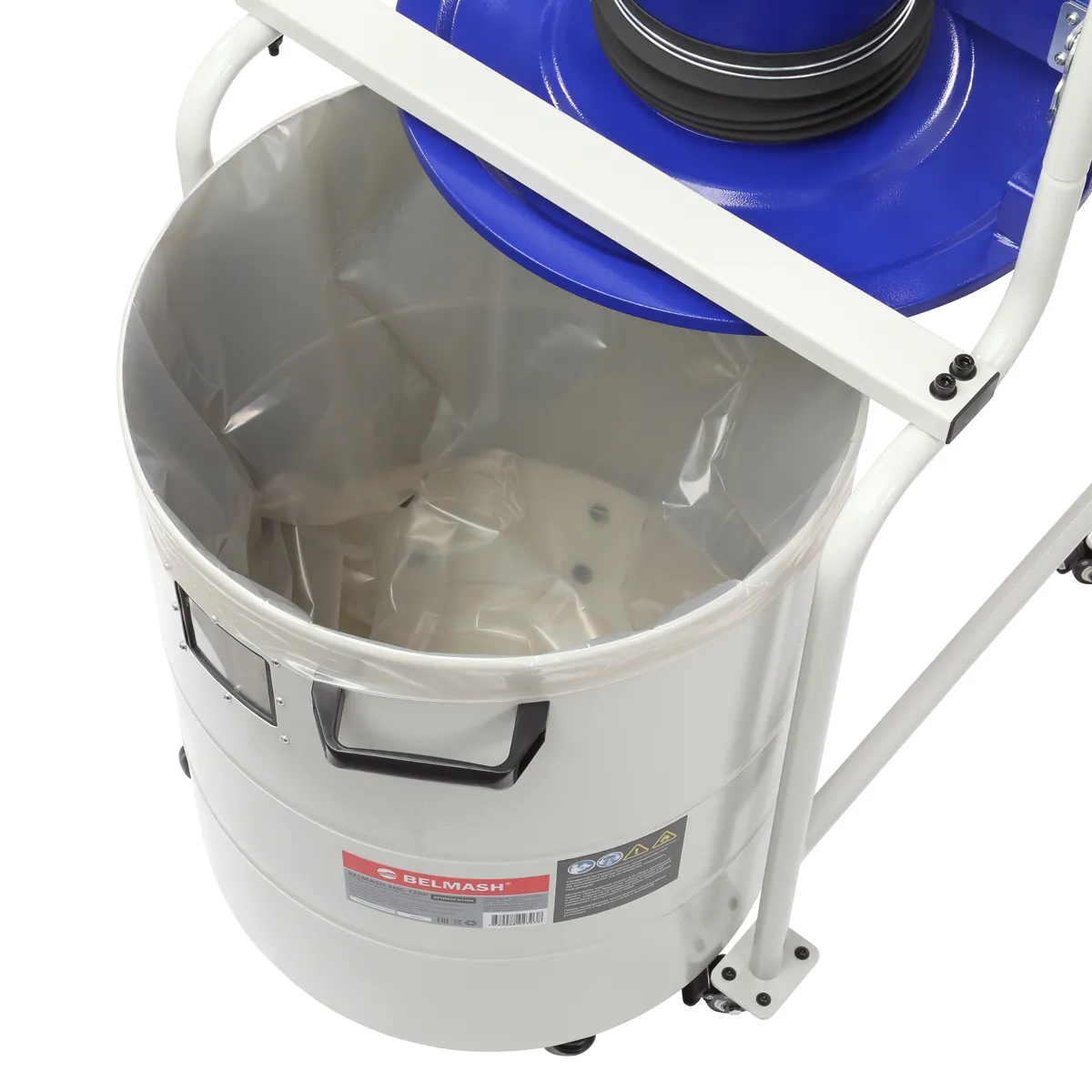

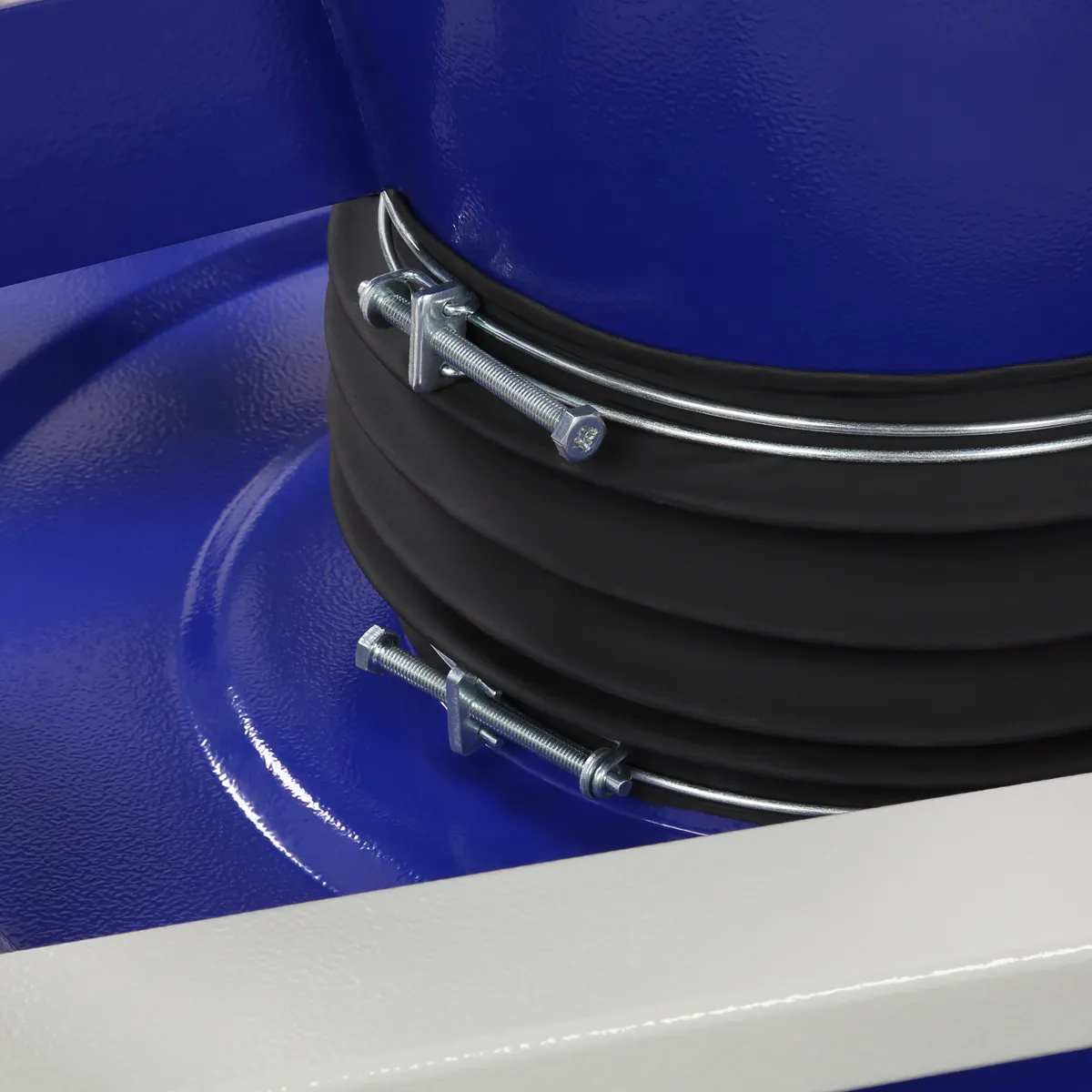

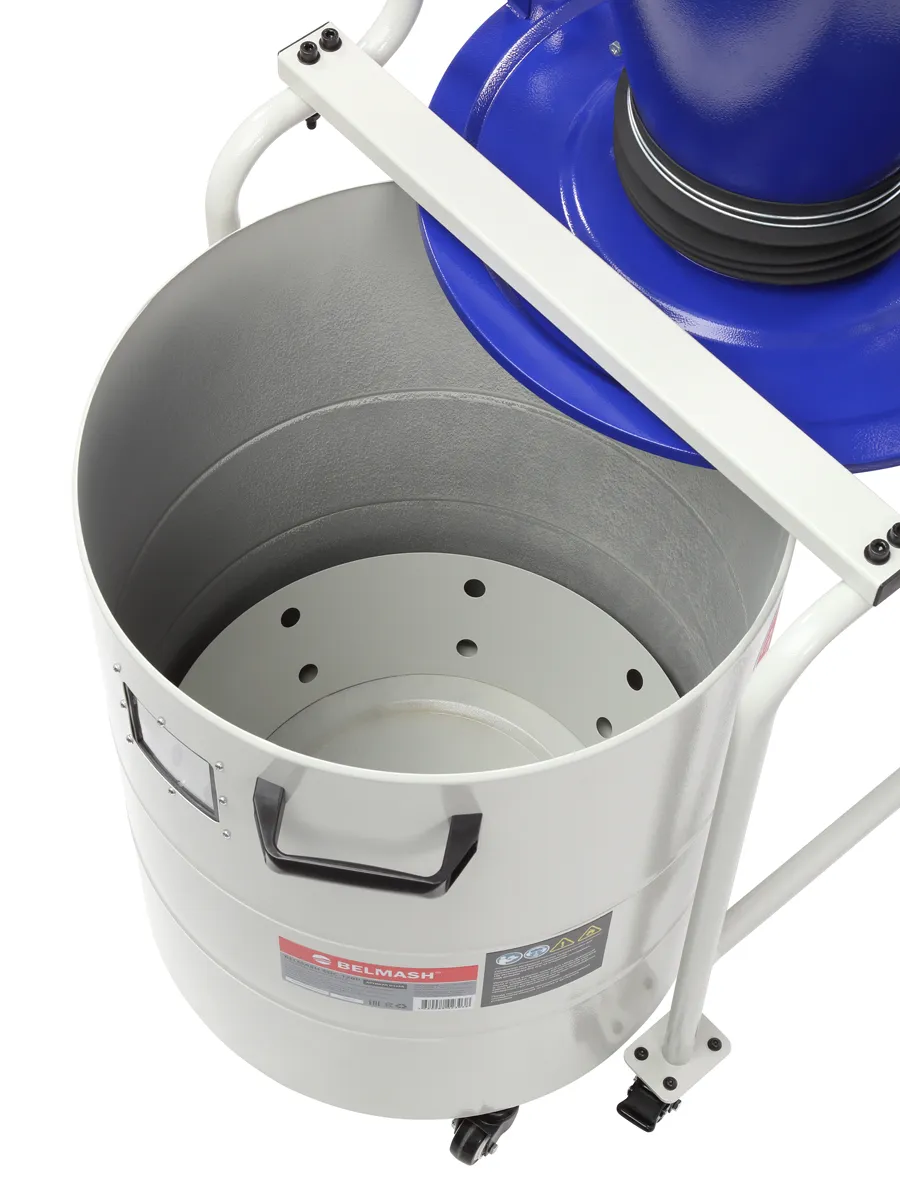

Бункер для сбора стружки представляет собой стальную ёмкость толщиной 2 мм, усиленную ребрами жесткости. Отличается своей вместительностью – 120 л. Внутрь устанавливается мешок-стружкосборник, диаметром 500 мм и высотой 850 мм. Для контроля заполняемости на бункере имеется смотровое окошко. От деформации (склопывания) его защищает вакуумный шланг.

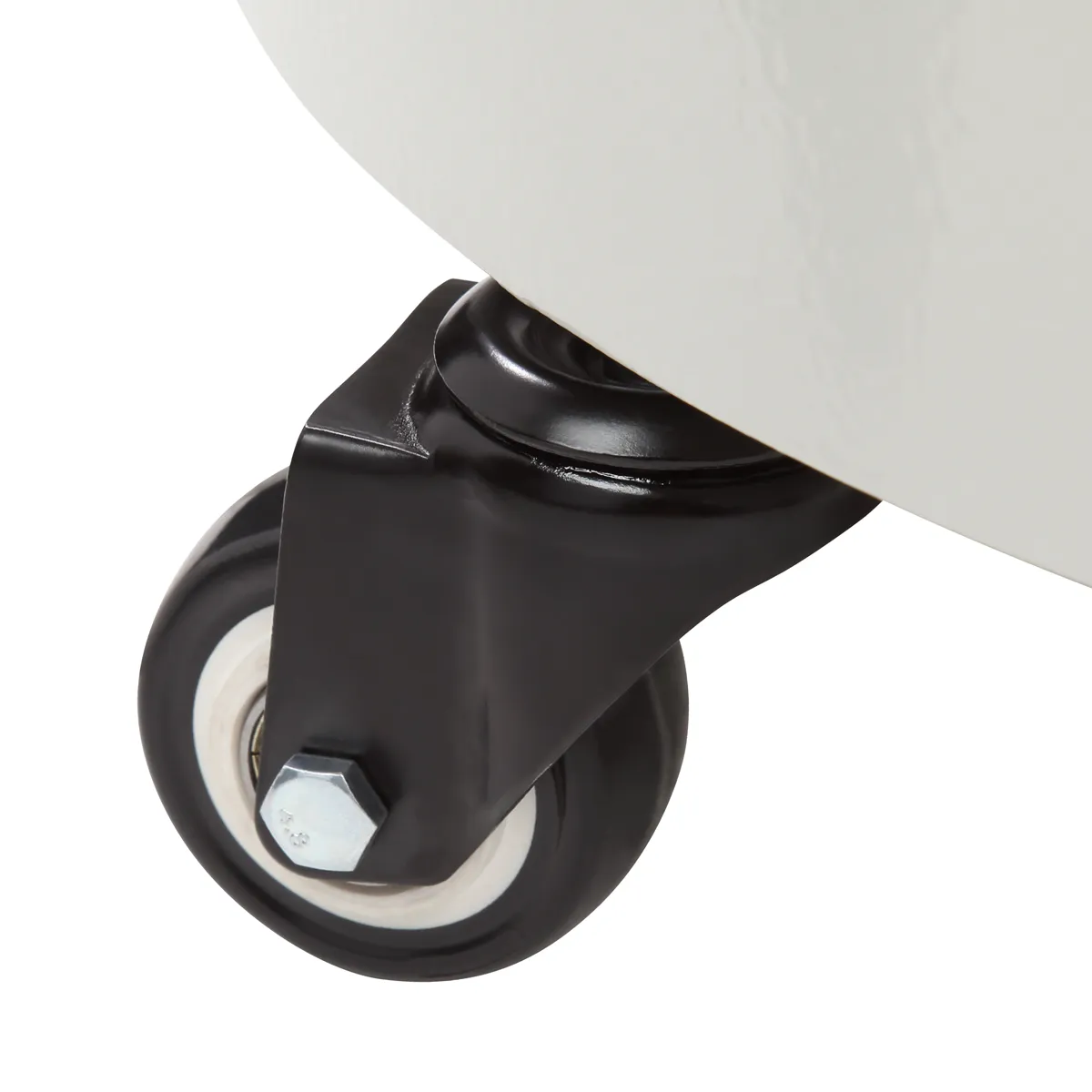

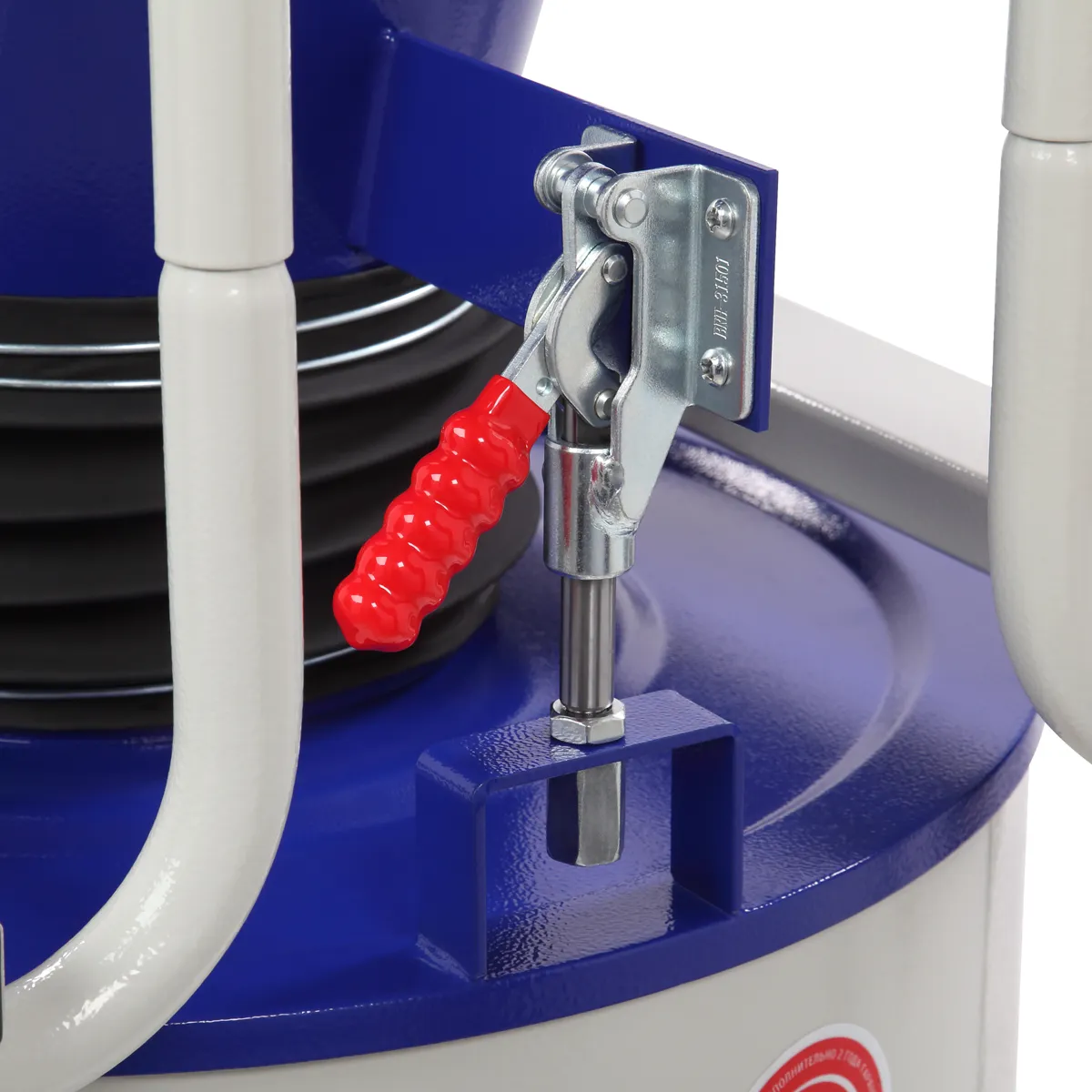

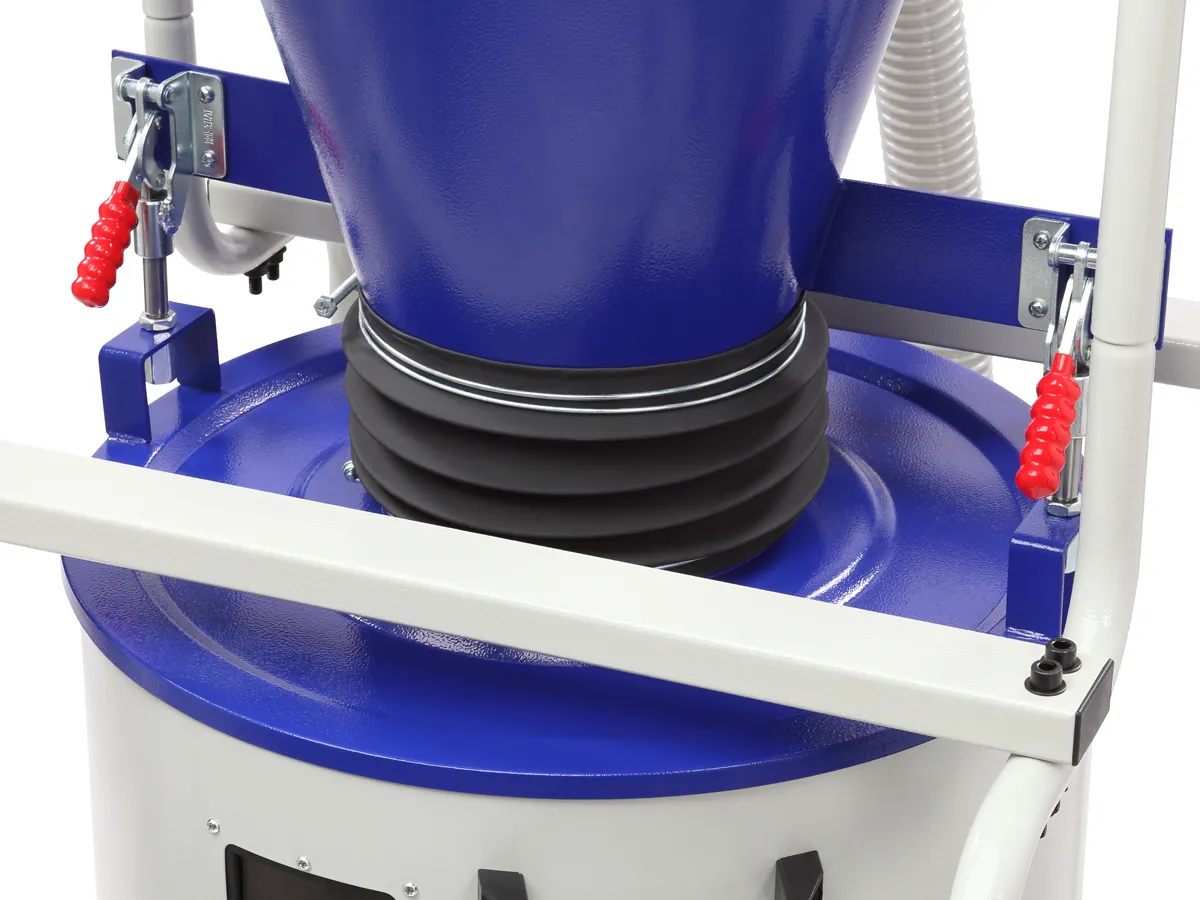

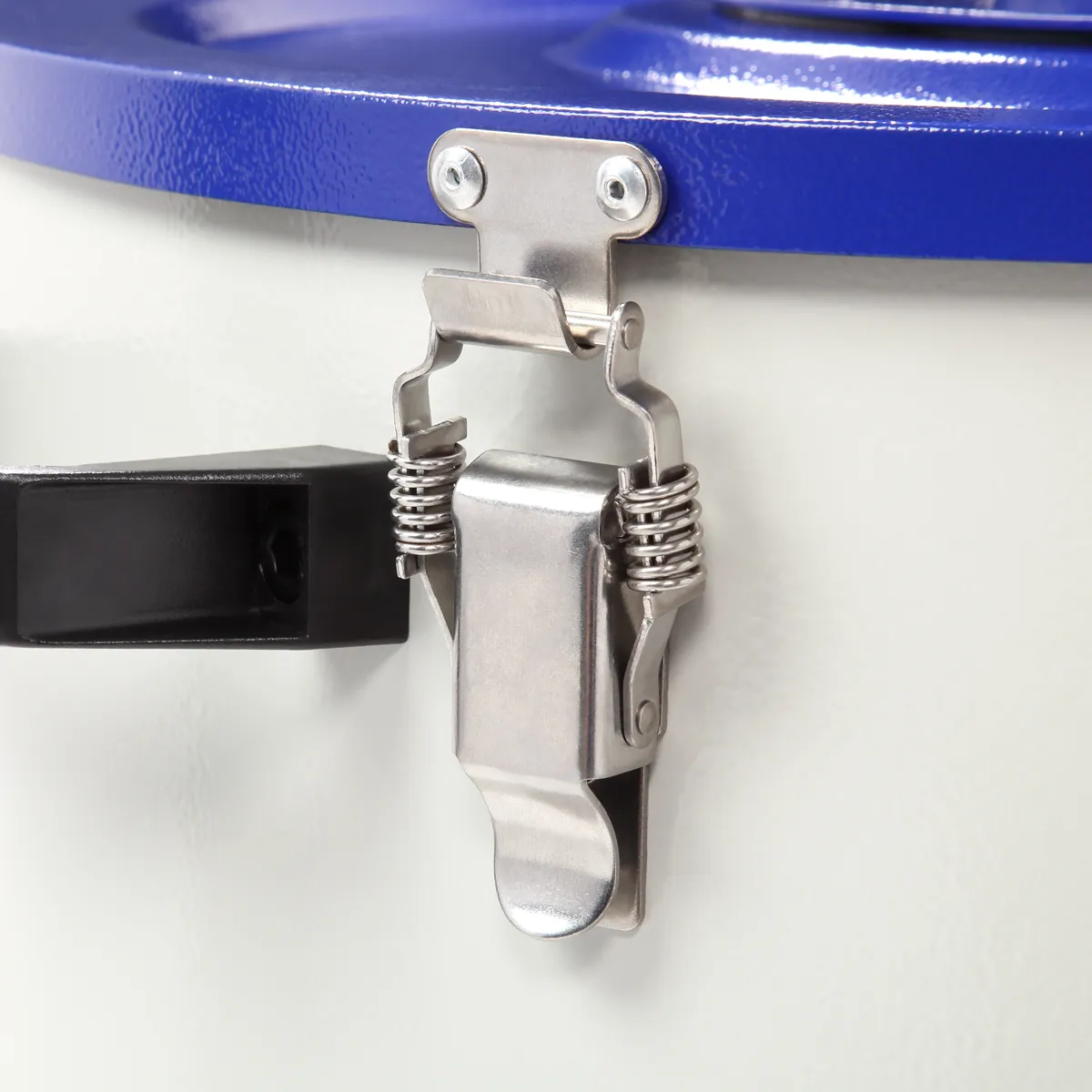

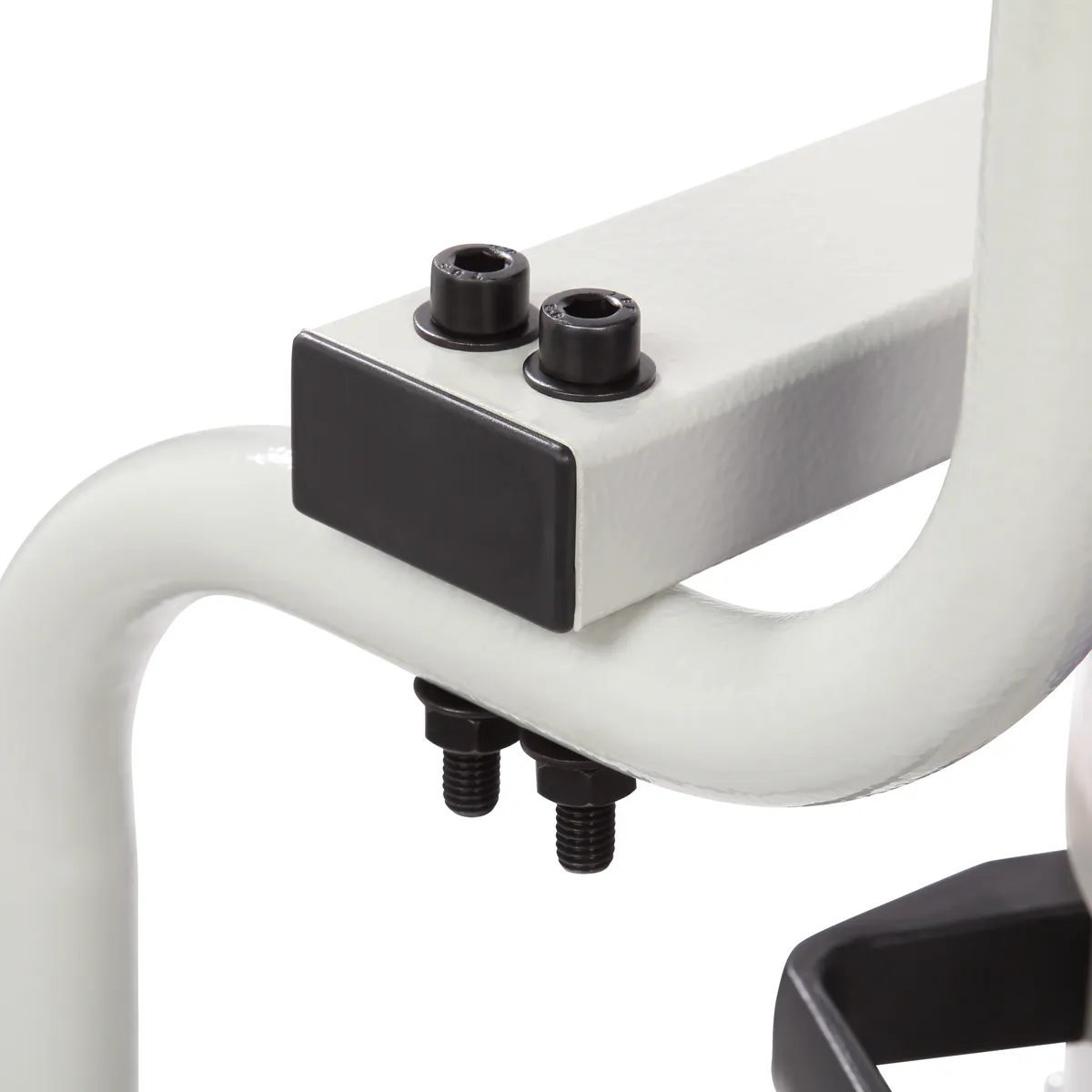

Сепаратор установлен на опорную раму, которая значительно упрощает процесс очищения мешка-стружкосборника. Для этого ослабляются защелки конуса, на колесиках выдвигается бункер, очищается мешок-стружкосборник.

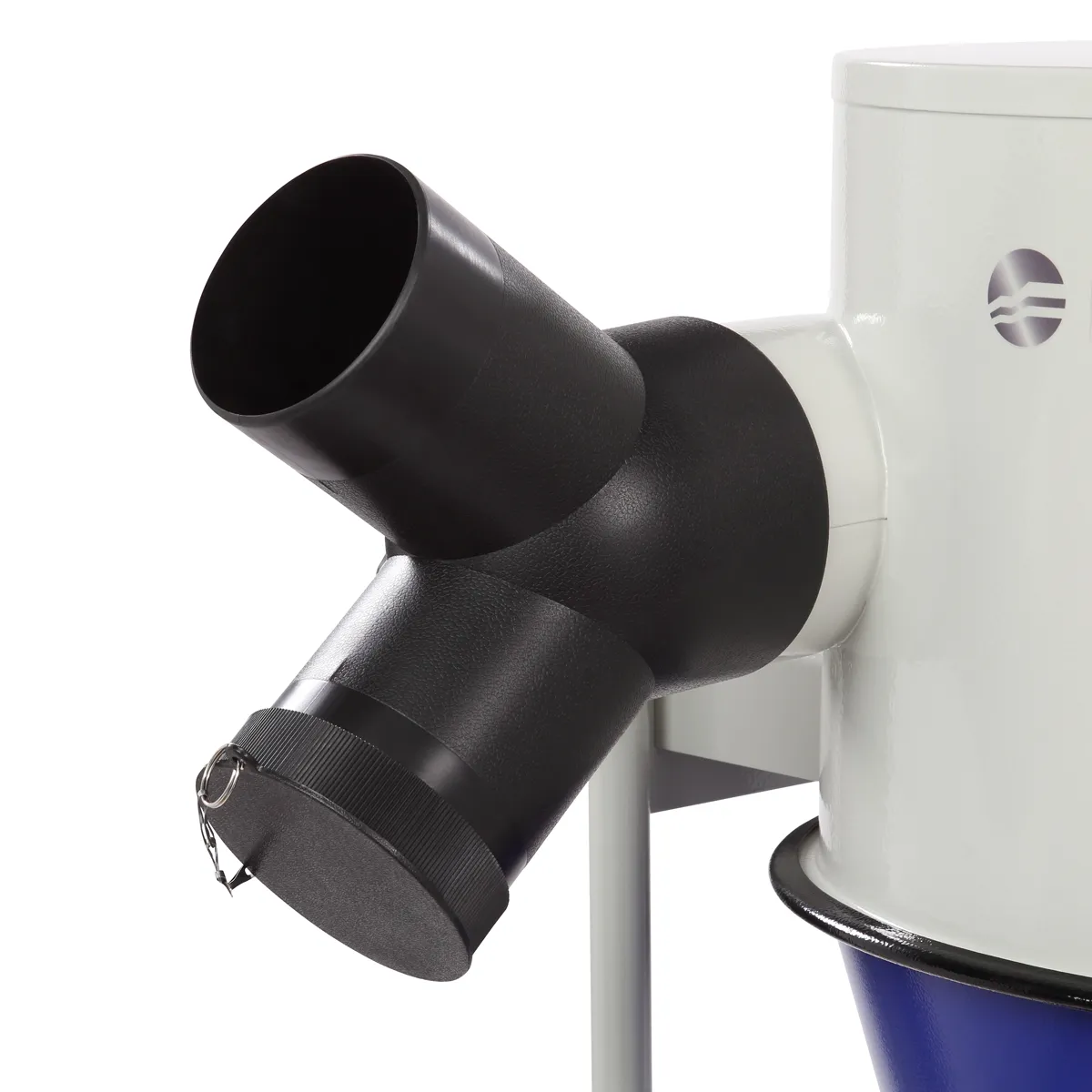

Благодаря впускному адаптеру с двумя патрубками можно подключить 1 или 2 станка. При необходимости лишний патрубок закрывается специальной крышкой.
Не смотря на вместительность сепаратор в ширину занимает не более 80 см и спокойно разместится даже в ограниченном пространстве.
Сепаратор вытяжной циклон - это незаменимый аксессуар для вытяжной установки, который значительно продлит срок ее службы и увеличит срок максимальной производительности.
Он необходимый элемент при работе на круглопильных, фуговальных, фрезерных, рейсмусовых и шлифовальных станках.
| Размер стружкосборника (Д × В) | 500 × 850 мм |
| Количество входных патрубков | 2 шт. |

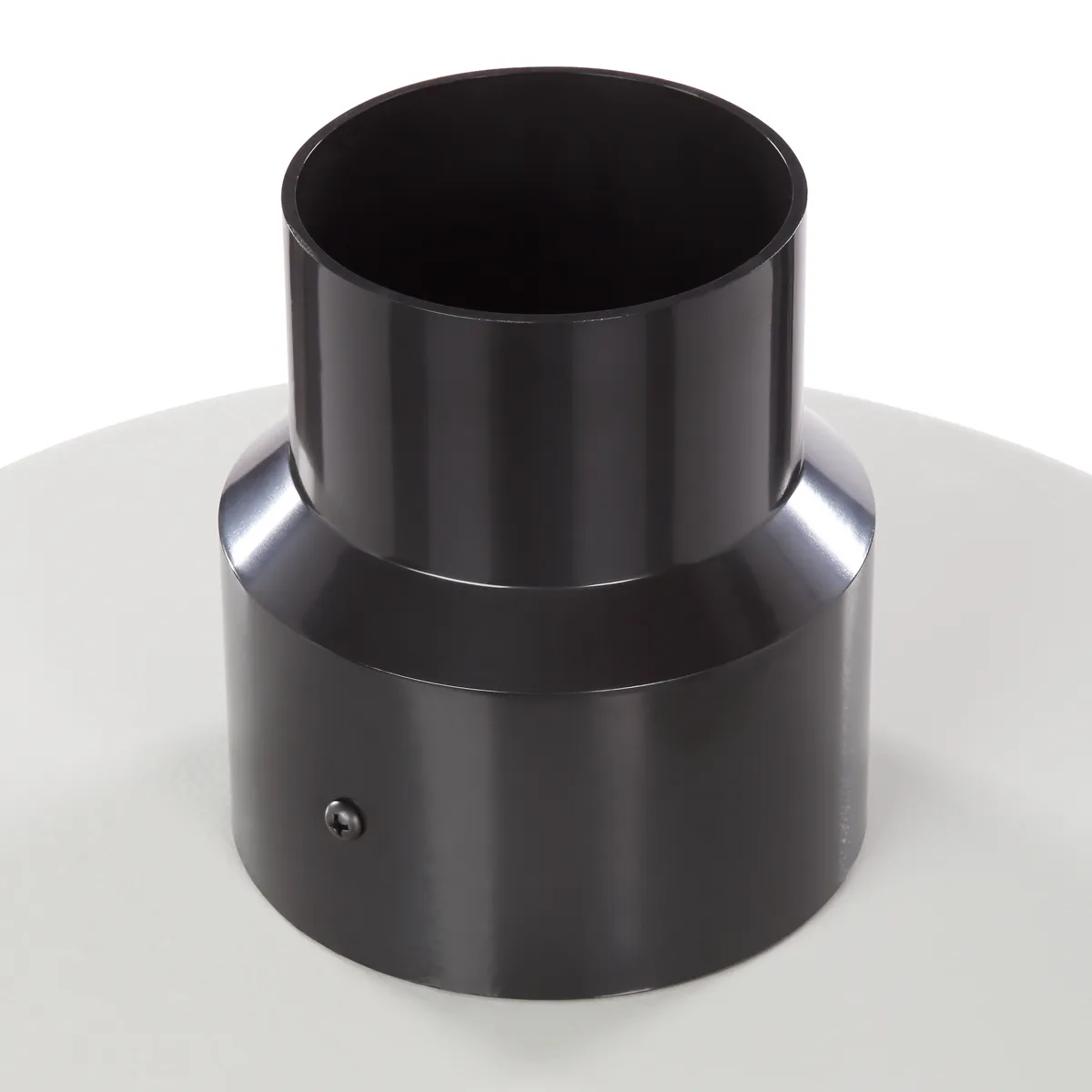

| Диаметр патрубка для подключения адаптера выпускного | 125 мм |
| Диаметр патрубка для подключения адаптера впускного | 125 мм |
| Размер бункера для сбора отходов (Д×В) | 500 × 600 мм |
| Объем бункера для сбора отходов | 120 л |
| Диаметр патрубка пыле/стружкоудаления | 100 мм |
| Размер упаковки место 1 (Д × Ш × В) | 1112 × 562 × 752 мм |
| Размер упаковки место 2 (Д × Ш × В) | 900 × 655 × 120 мм |
| Габаритный размер (Д × Ш × В) | 786 × 610 × 1570 мм |
| Масса нетто | 37,4 кг |
| Масса брутто | 42,4 кг |
| Бункер для сбора отходов | 1 |
| Кольцо бункера для сбора отходов | 1 |
| Крышка бункера для сбора отходов | 1 |
| Мешок-стружкосборник | 1 |
| Конус циклона | 1 |
| Колесо сепаратора | 3 |
| Шланг вакуумный | 1 |
| Хомут шланга вакуумного | 2 |
| Ручка для перемещения | 1 |
| Крышка патрубка адаптера впускного | 1 |
| Корпус сепаратора впускной | 1 |

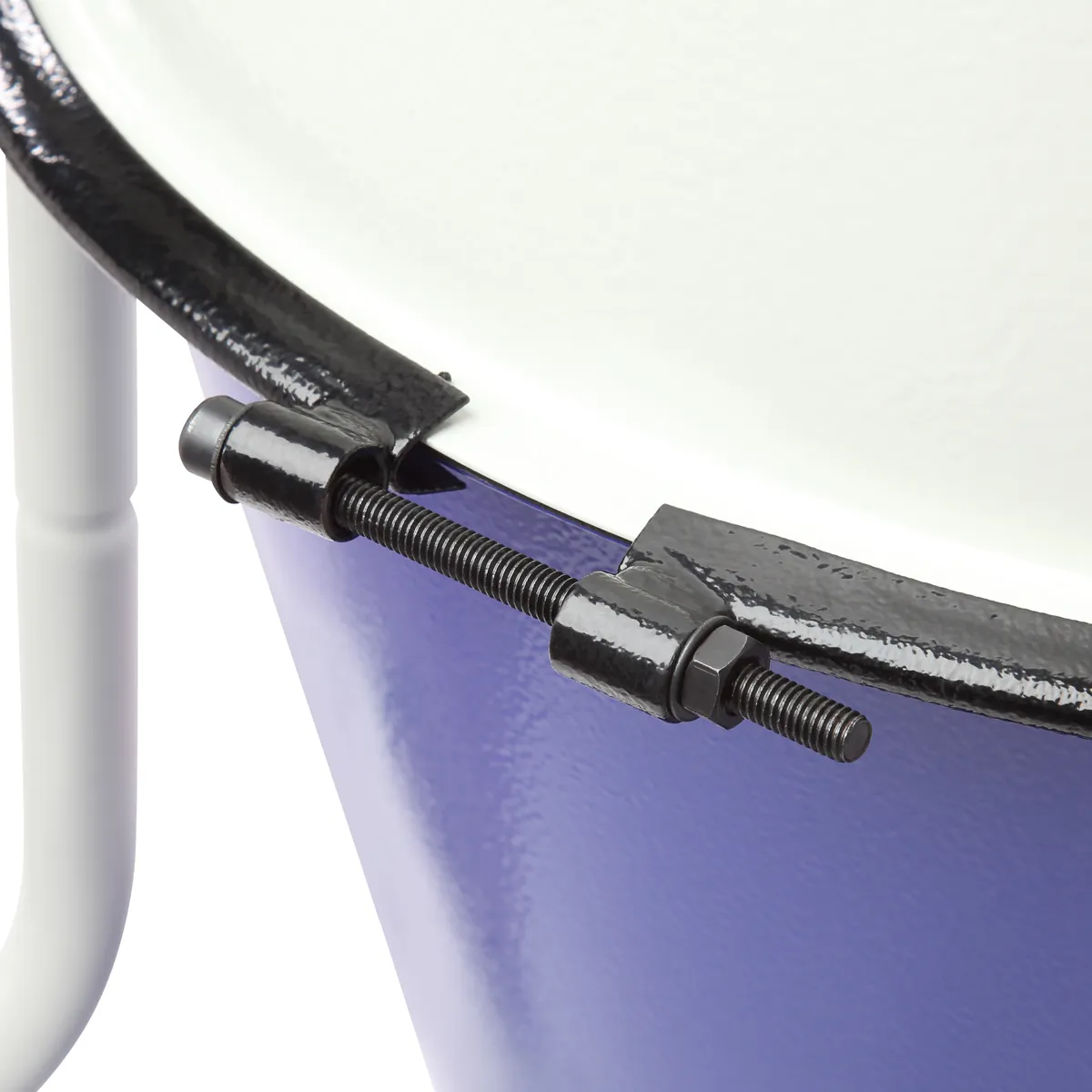

| Хомут | 1 |
| Адаптер выпускной (для подключения к вытяжной установке) | 1 |
| Адаптер впускной двухсекционный (для подключения к станку) | 1 |

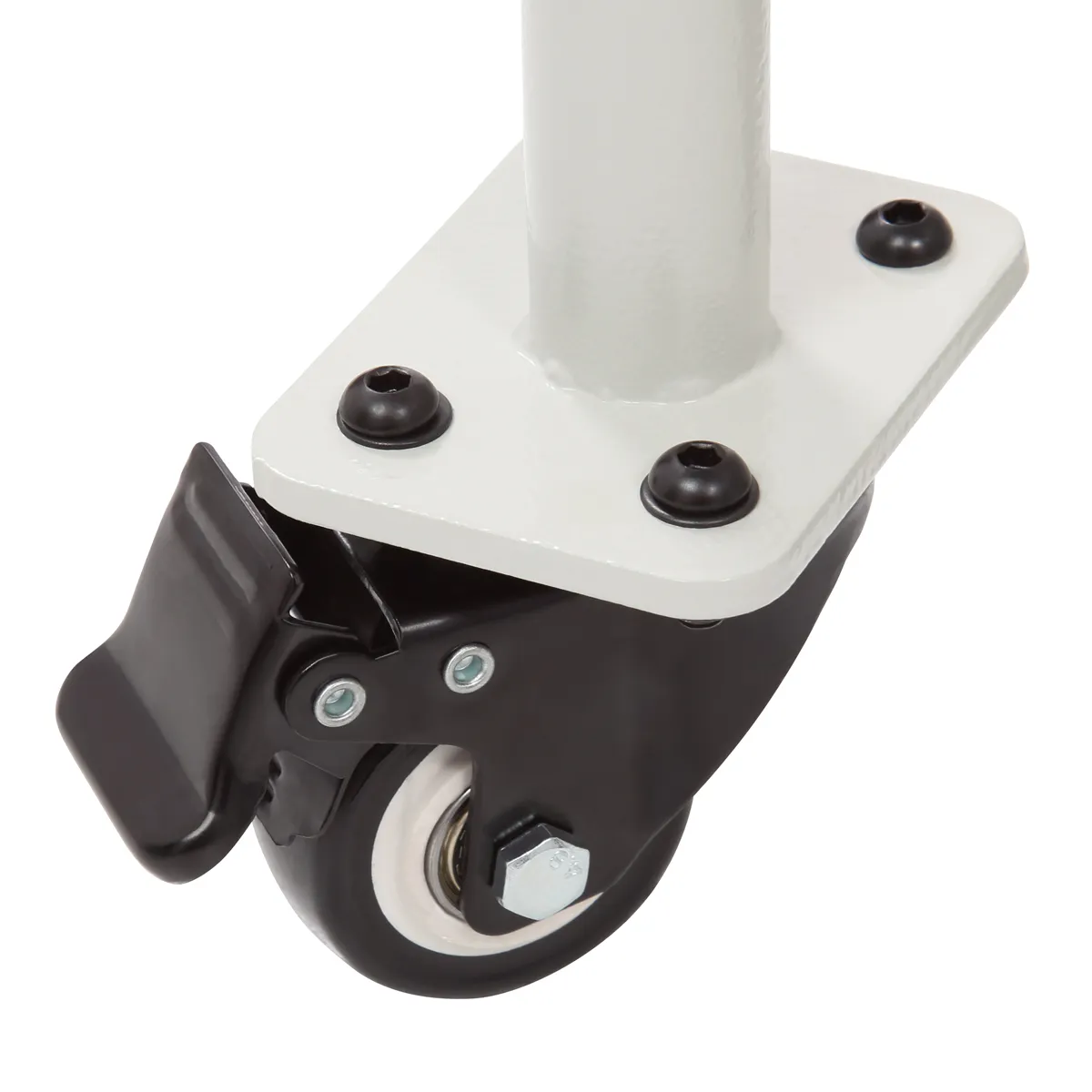

| Колесо опорной рамы с тормозом | 4 |
| Рама опорная | 2 |
| Боковина опорной рамы | 2 |
| Поперечина опорной рамы | 2 |
| Заглушка поперечины опорной рамы | 4 |
| Защелка конуса циклона | 2 |
| Шланг соединительный | 1 |
| Хомут шланга соединительного | 2 |
| Комплект ключей | 1 |
| Комплект крепежа | 1 |
| Руководство по эксплуатации | 1 |
| Упаковка | 2 |
