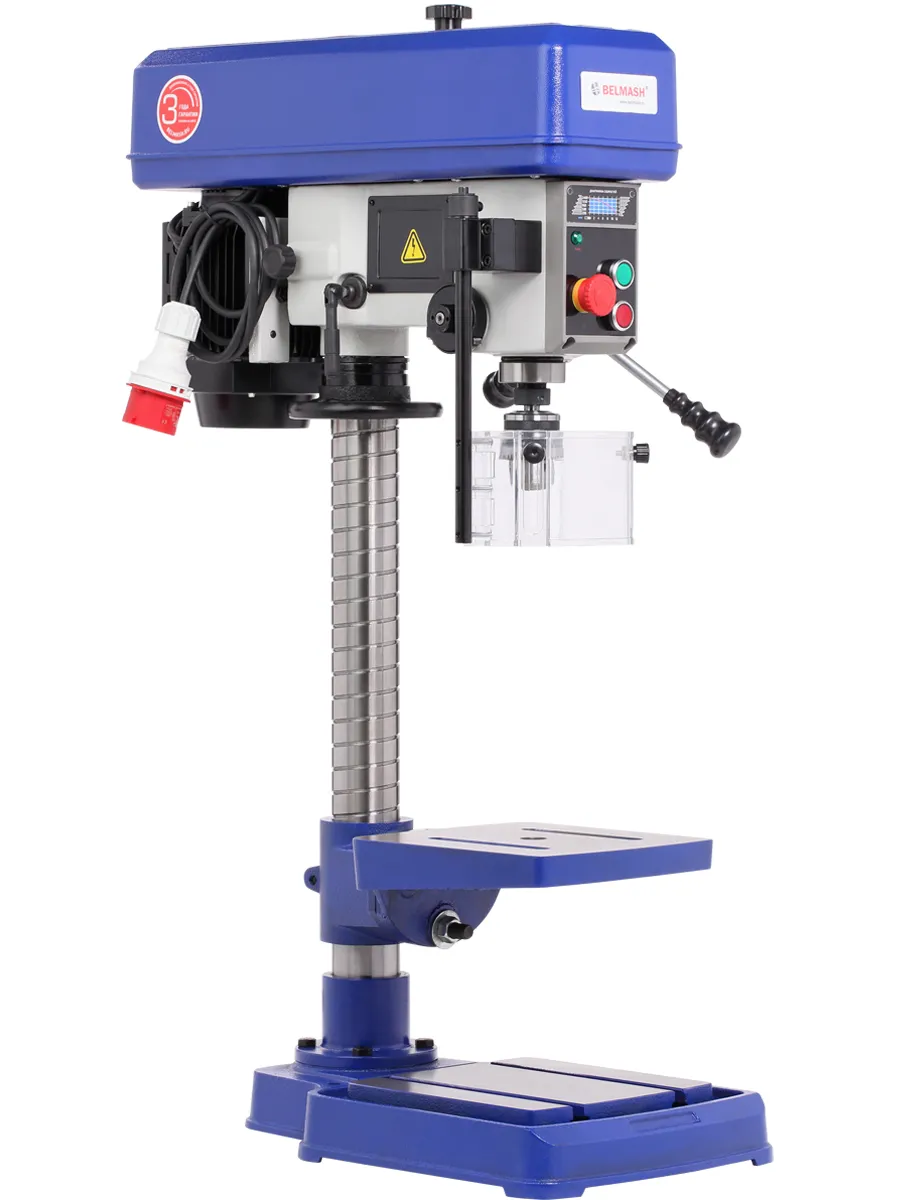

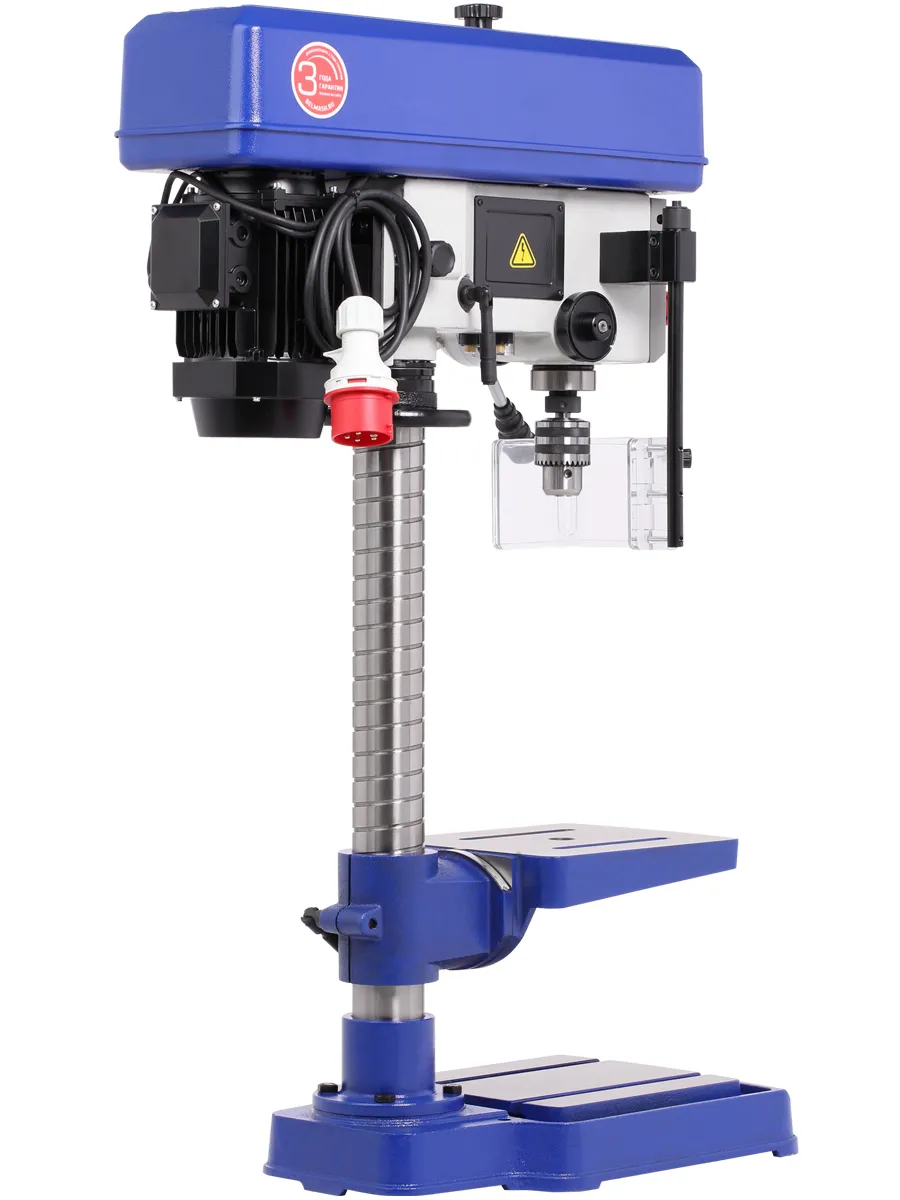

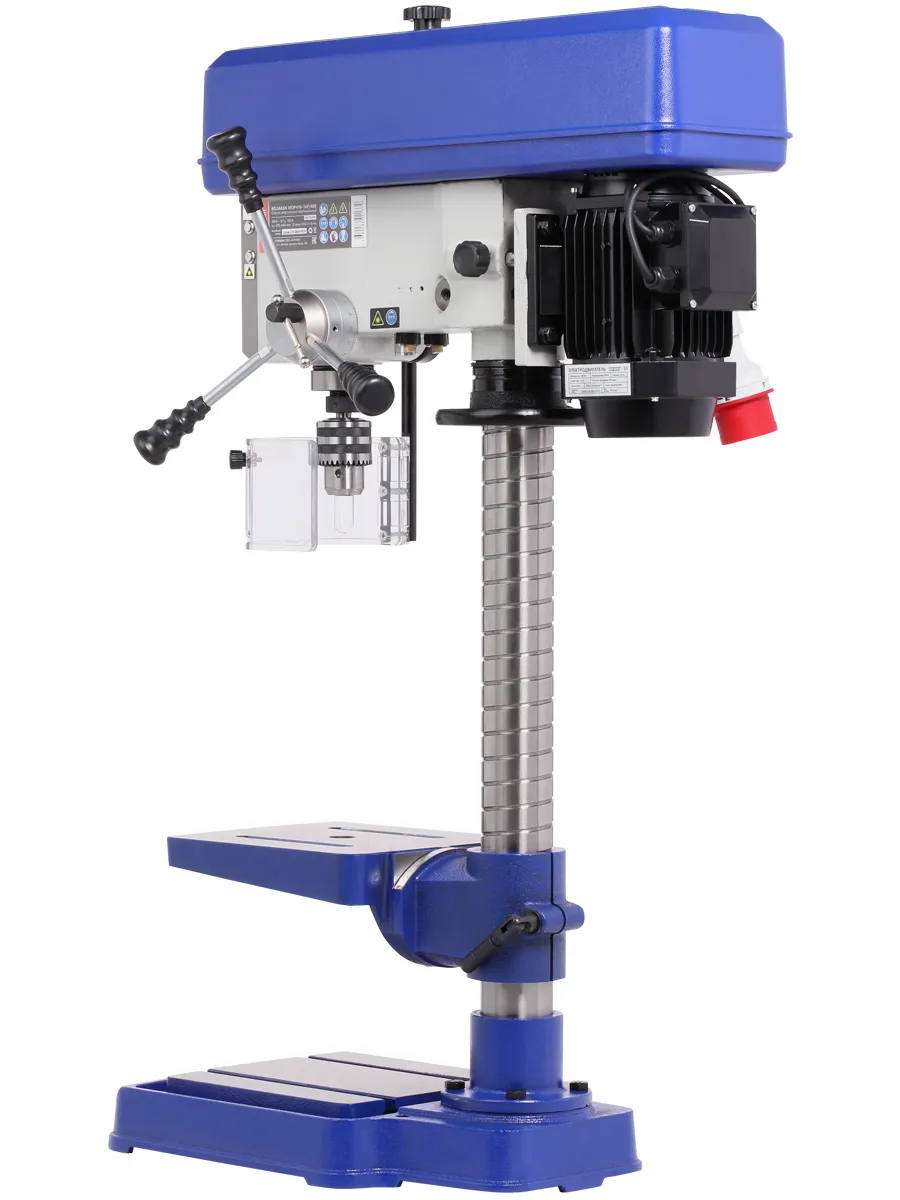

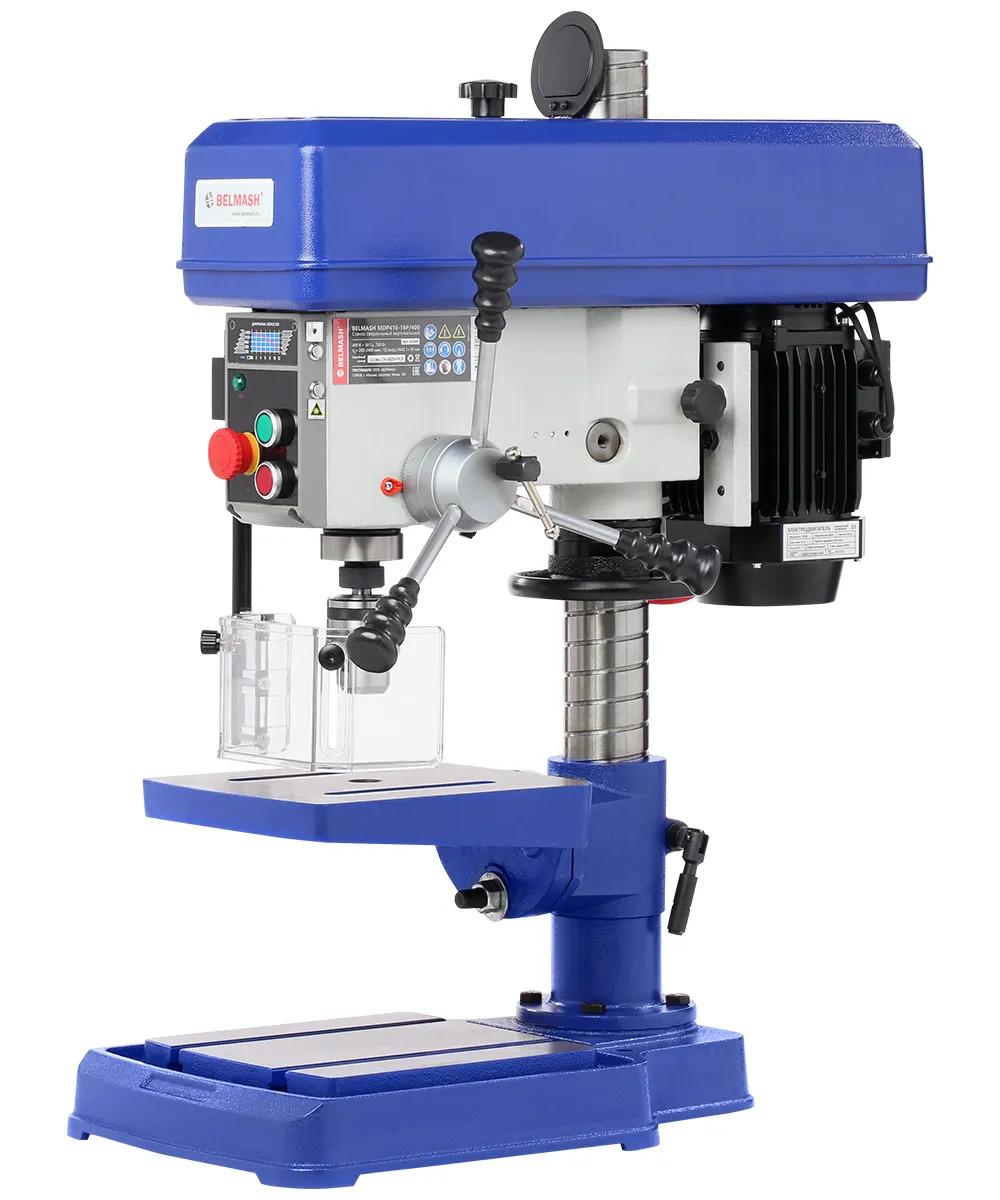

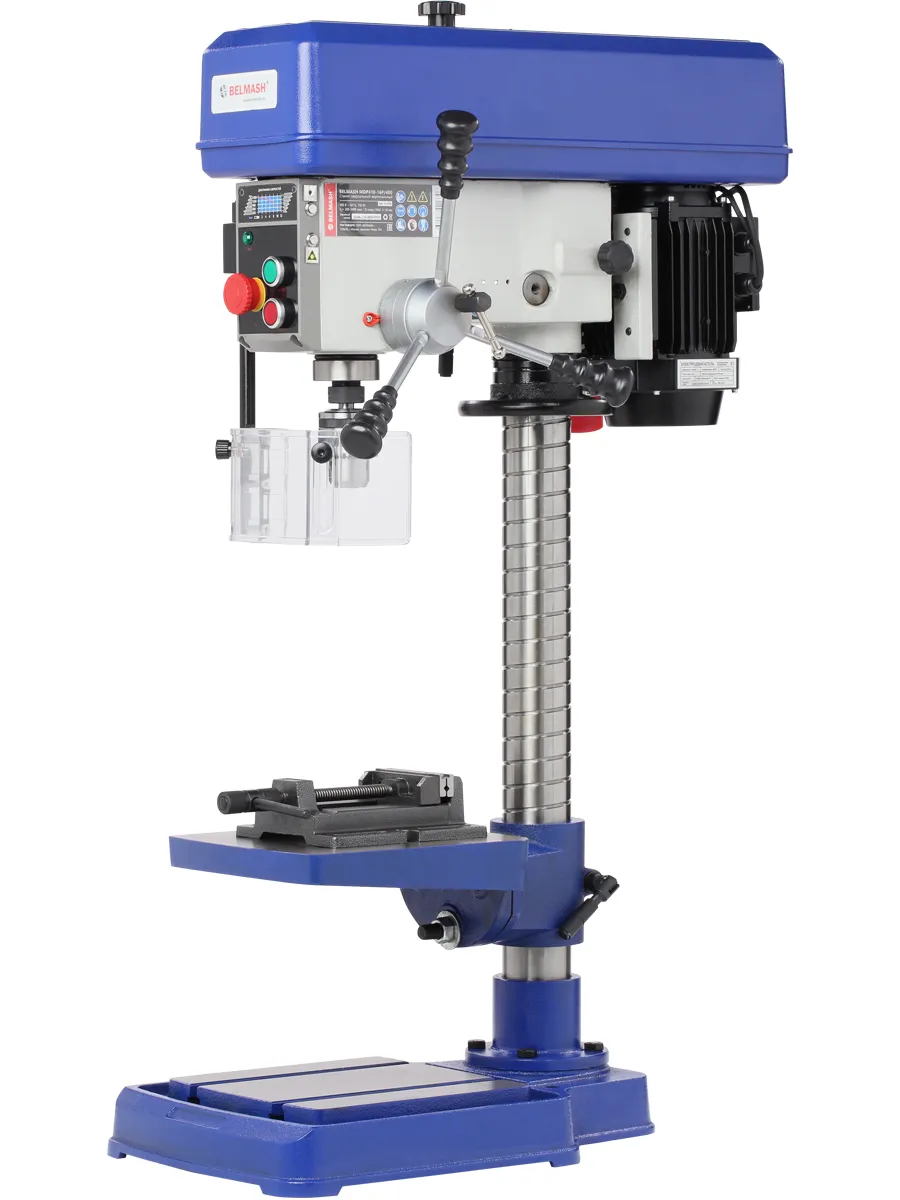

Станок BELMASH MDP410-16P/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.

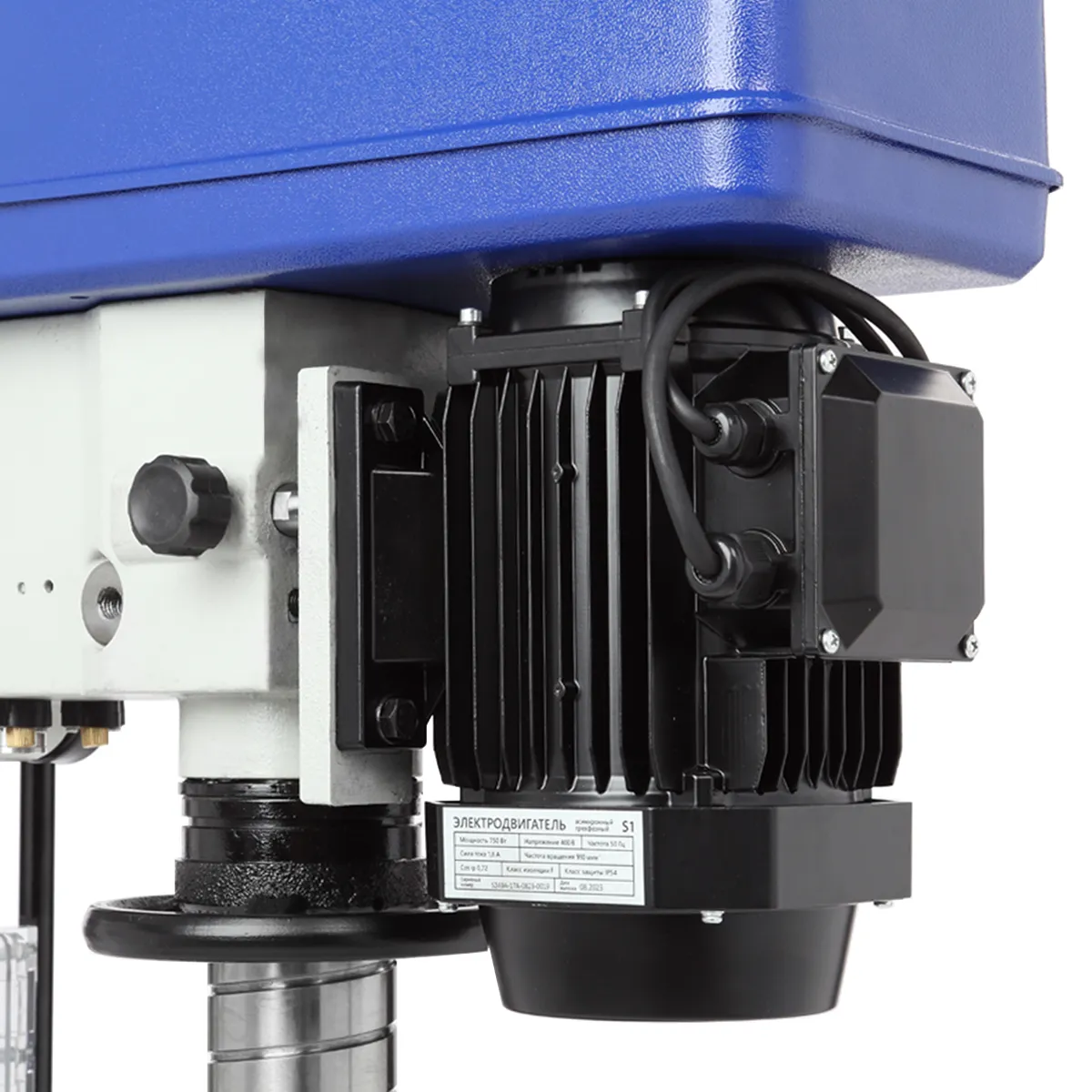

Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки TH-015T). Электродвигатель асинхронный, мощность 750 Вт, режим работы S1. Модель имеет настольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

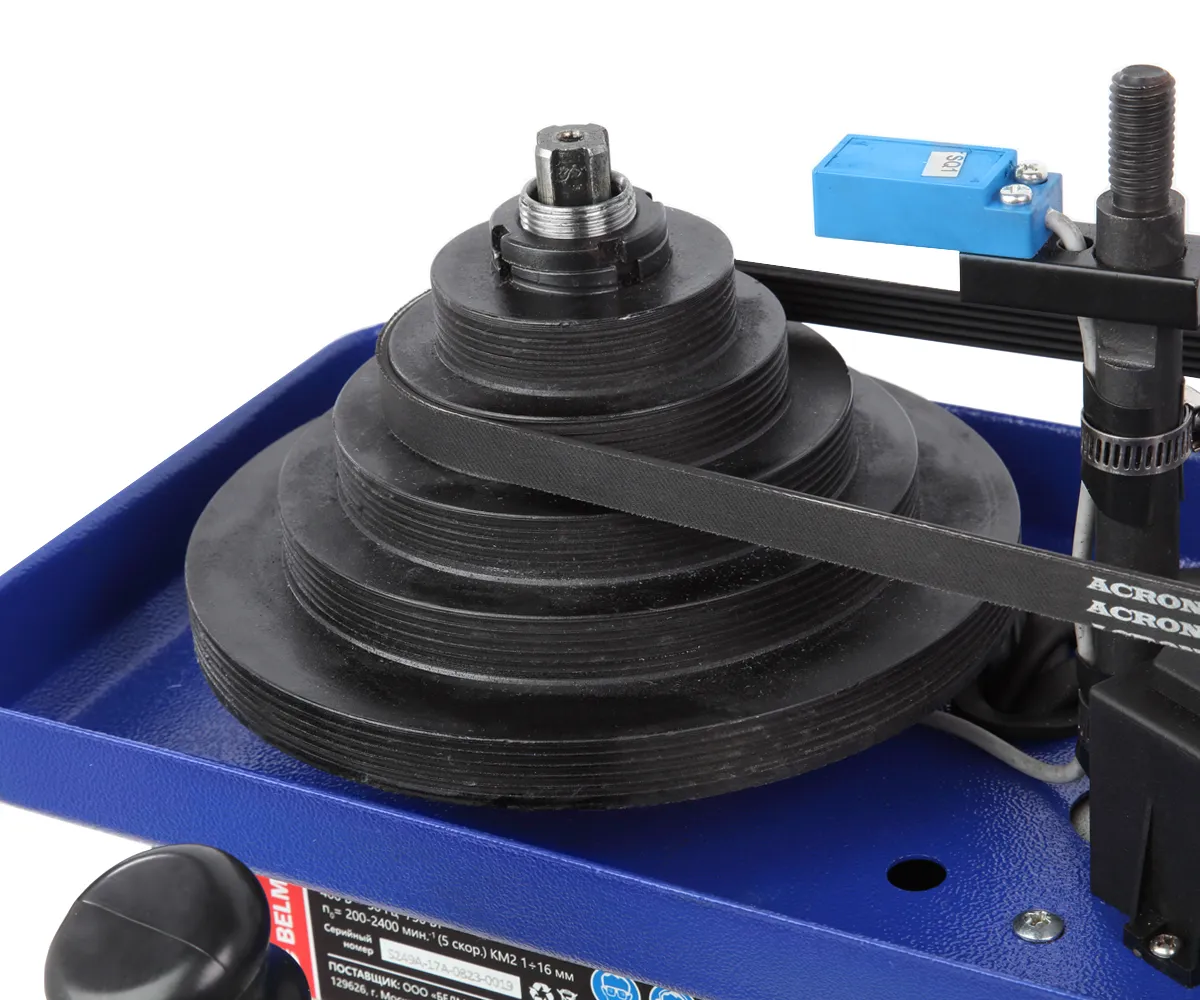

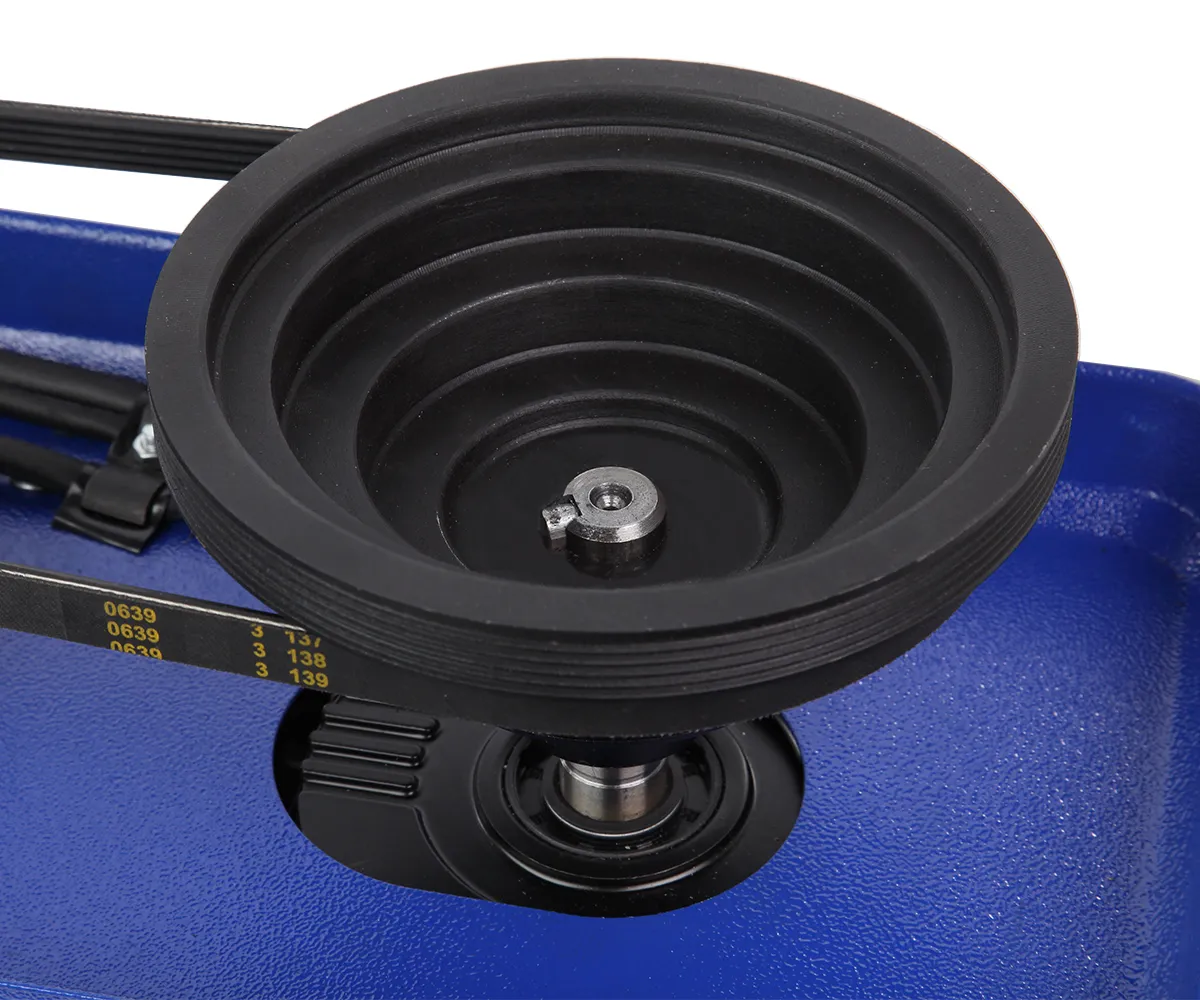

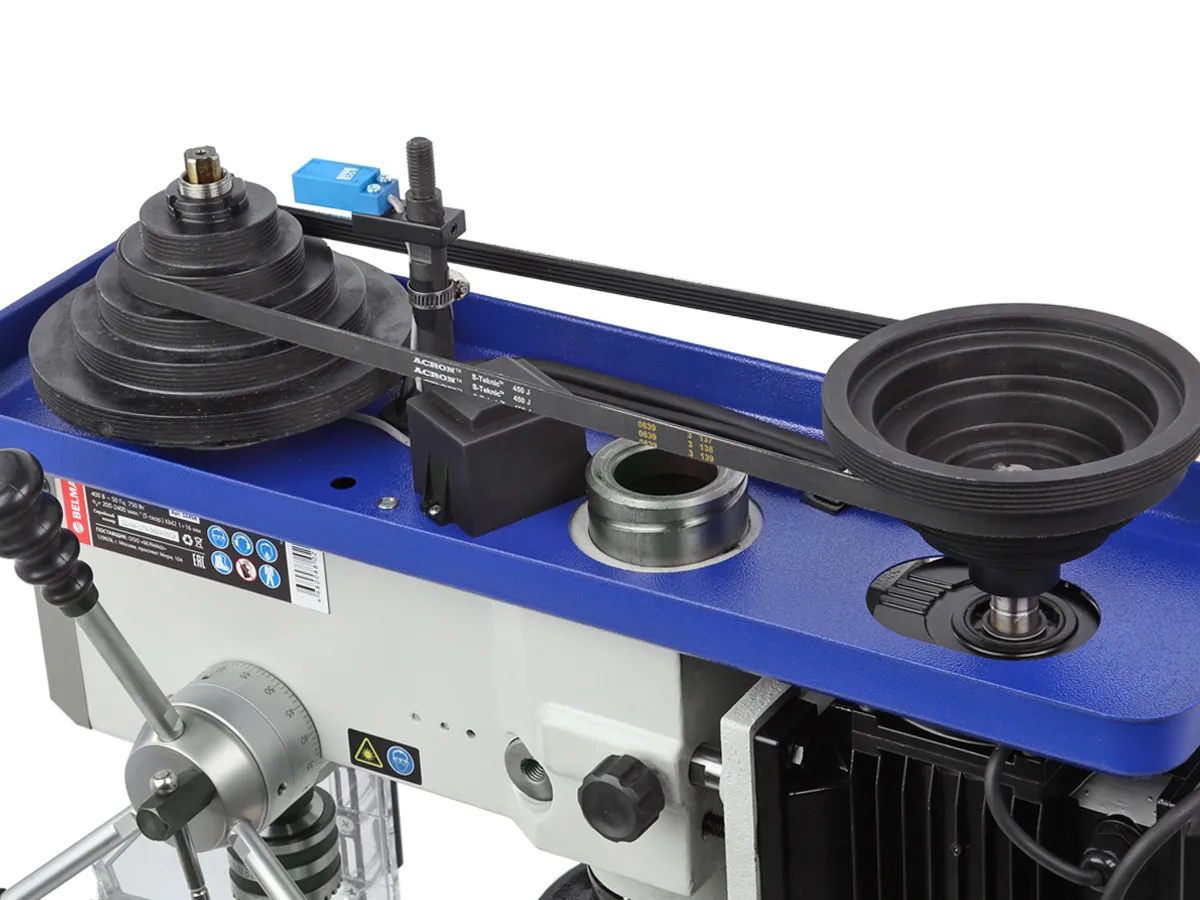

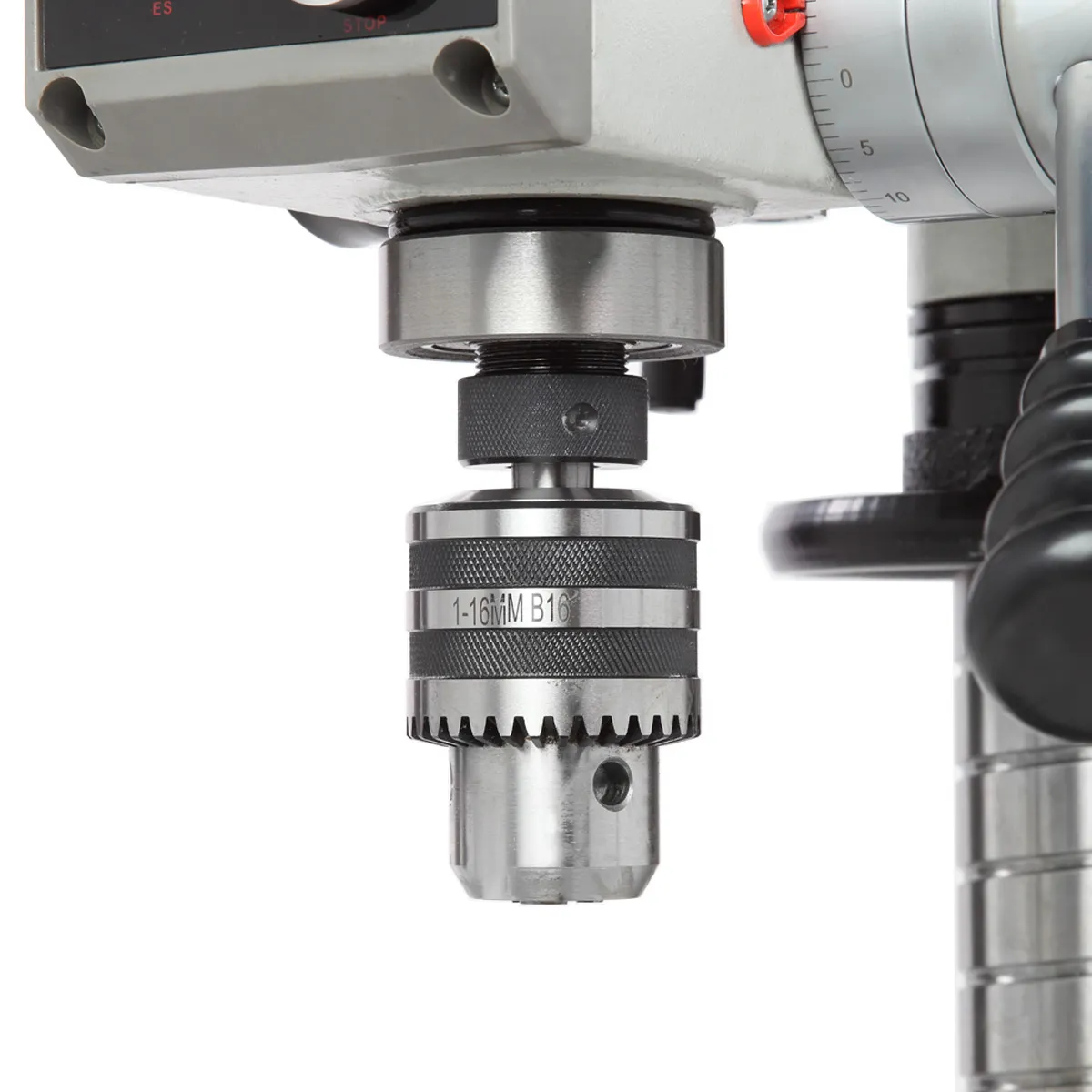

Станок способен сверлить отверстия с максимальным диаметром до 20 мм (в металле) и до 50 мм (в древесине). Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи. Скоростей у данной модели пять: 200, 580, 960, 1550 и 2400 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

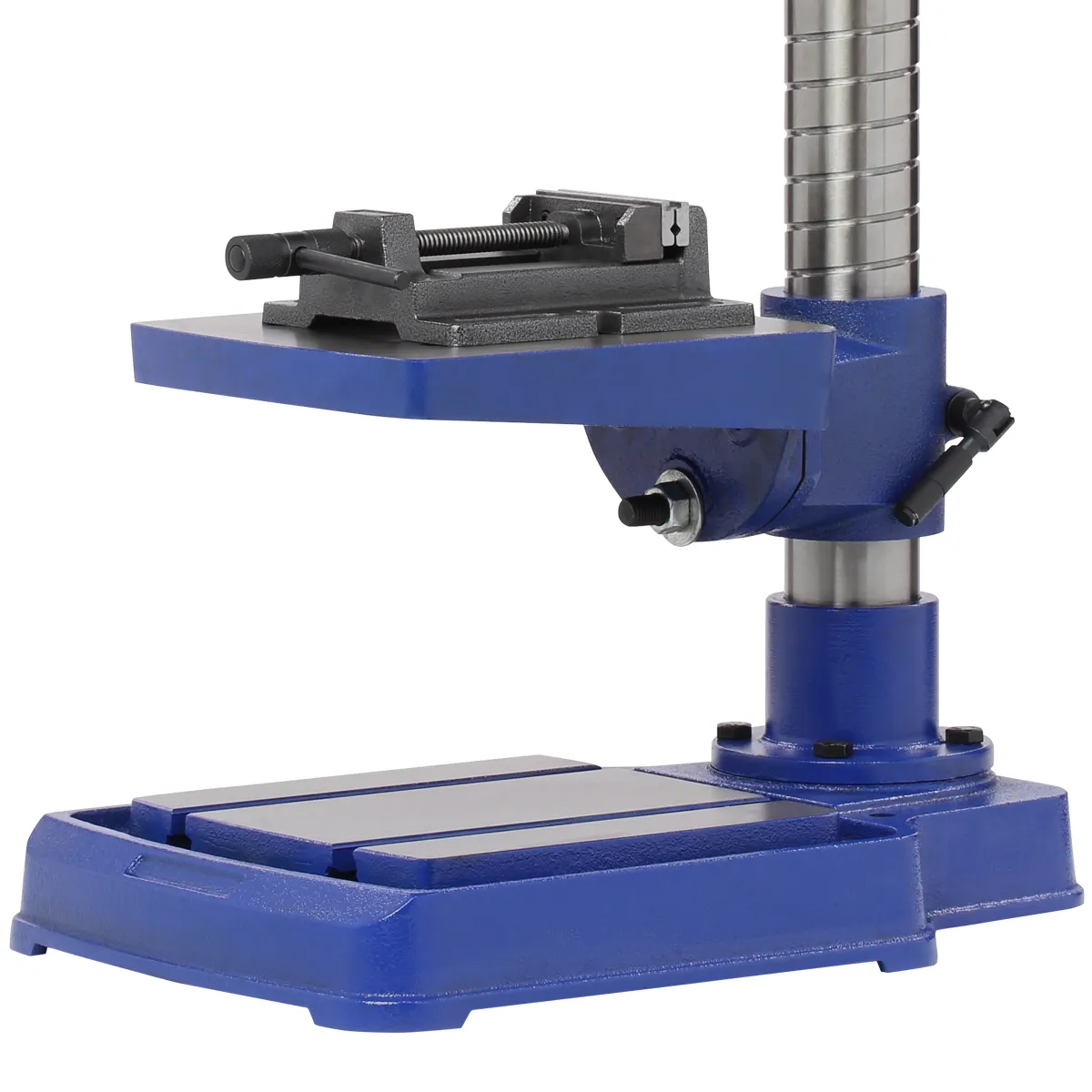

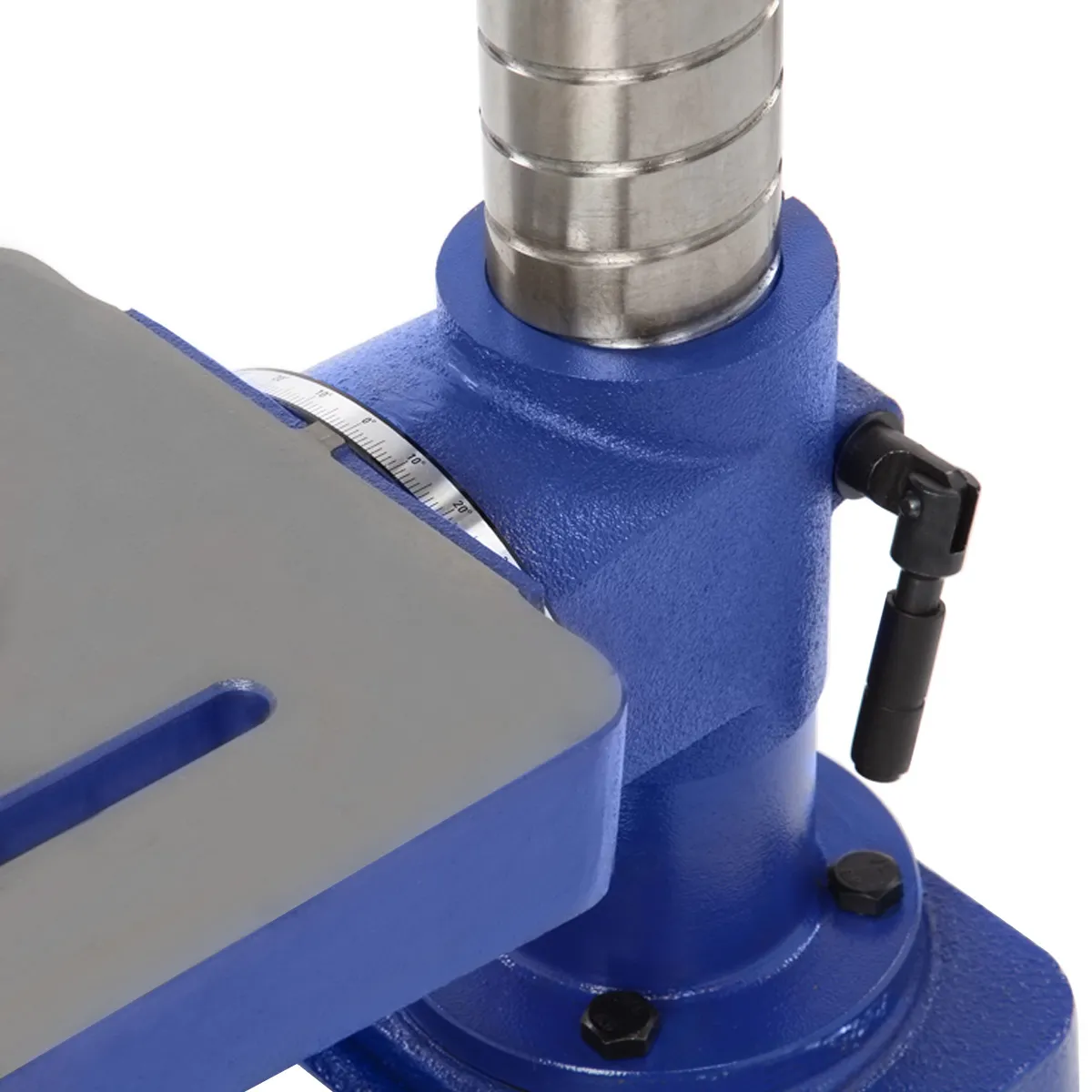

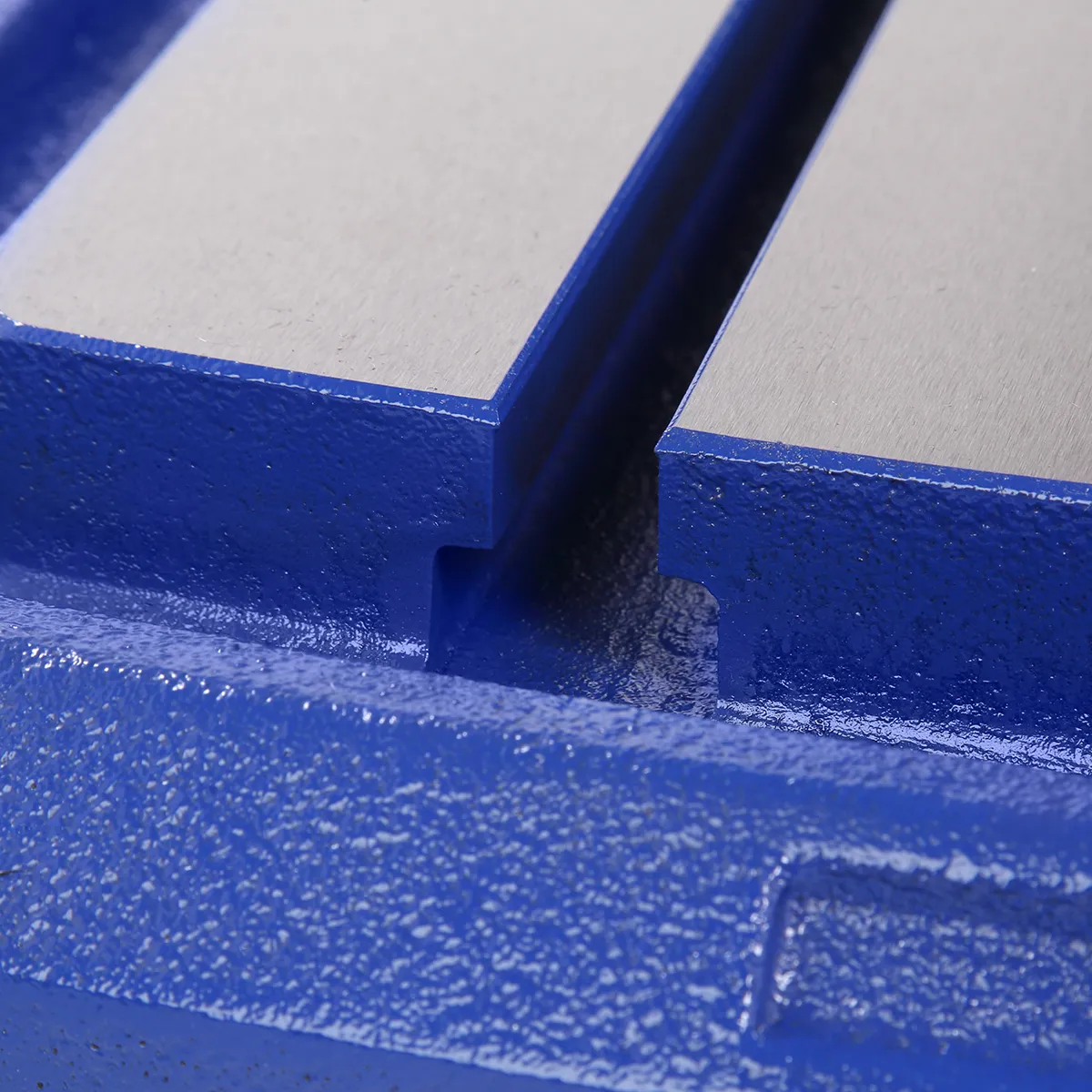

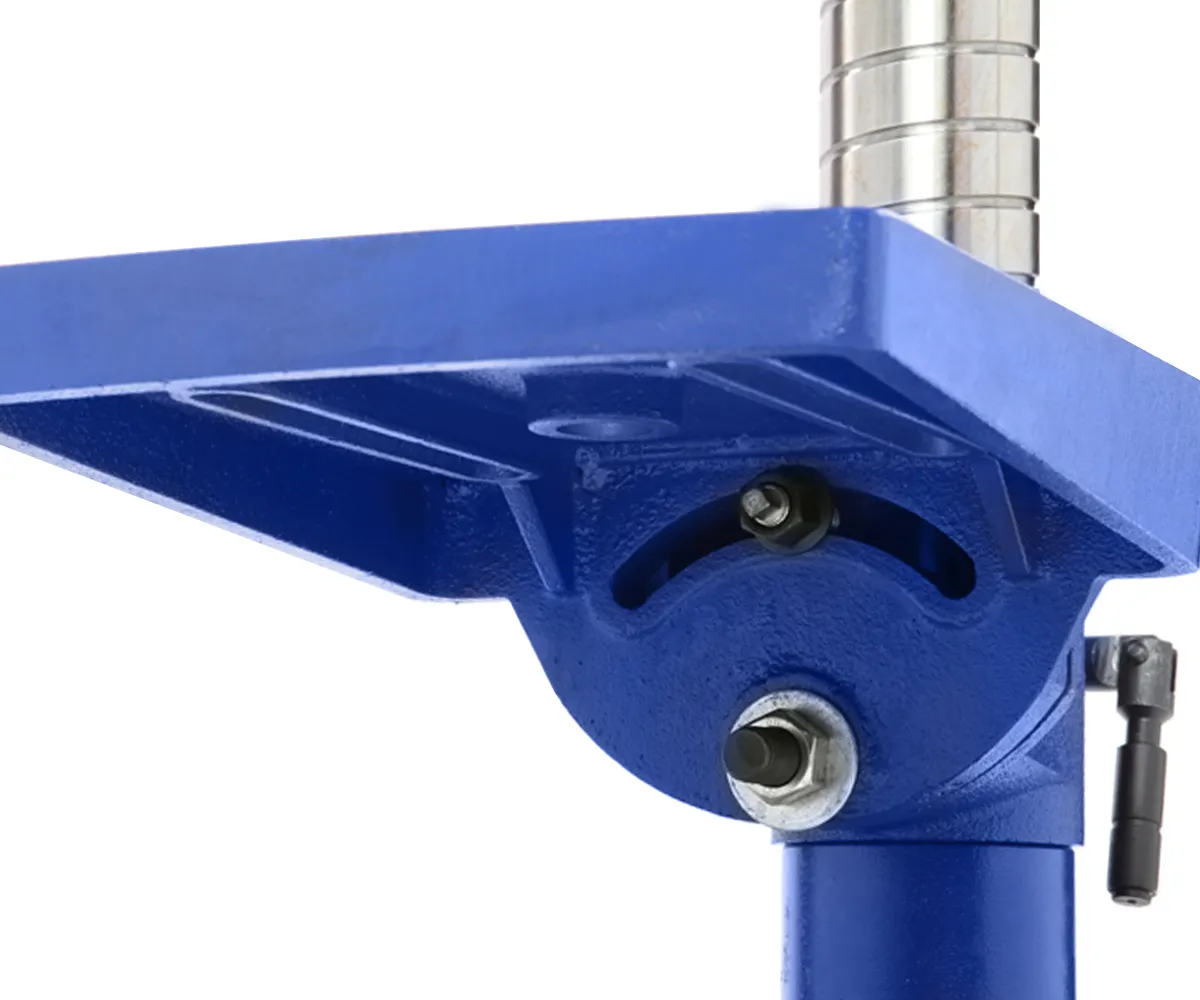

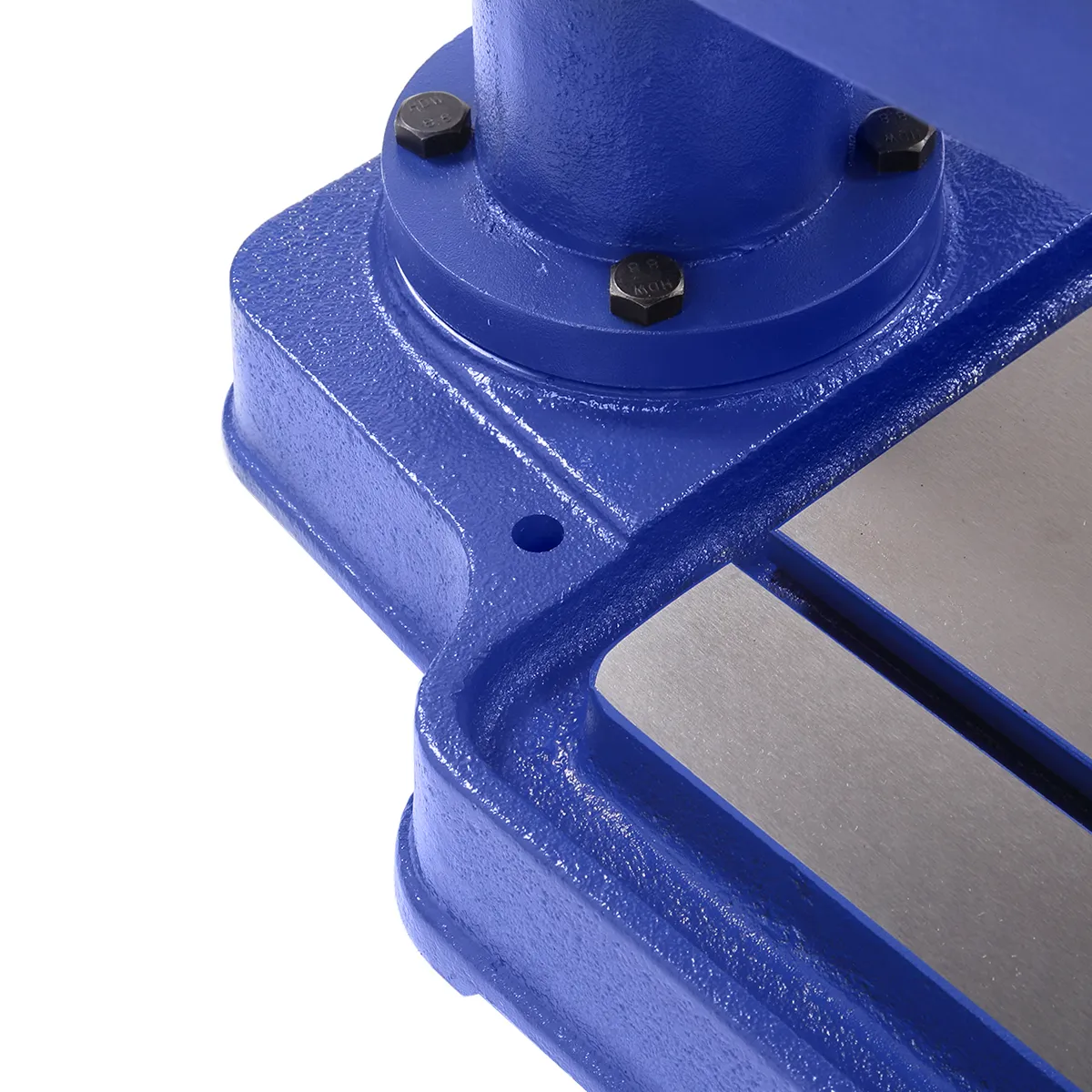

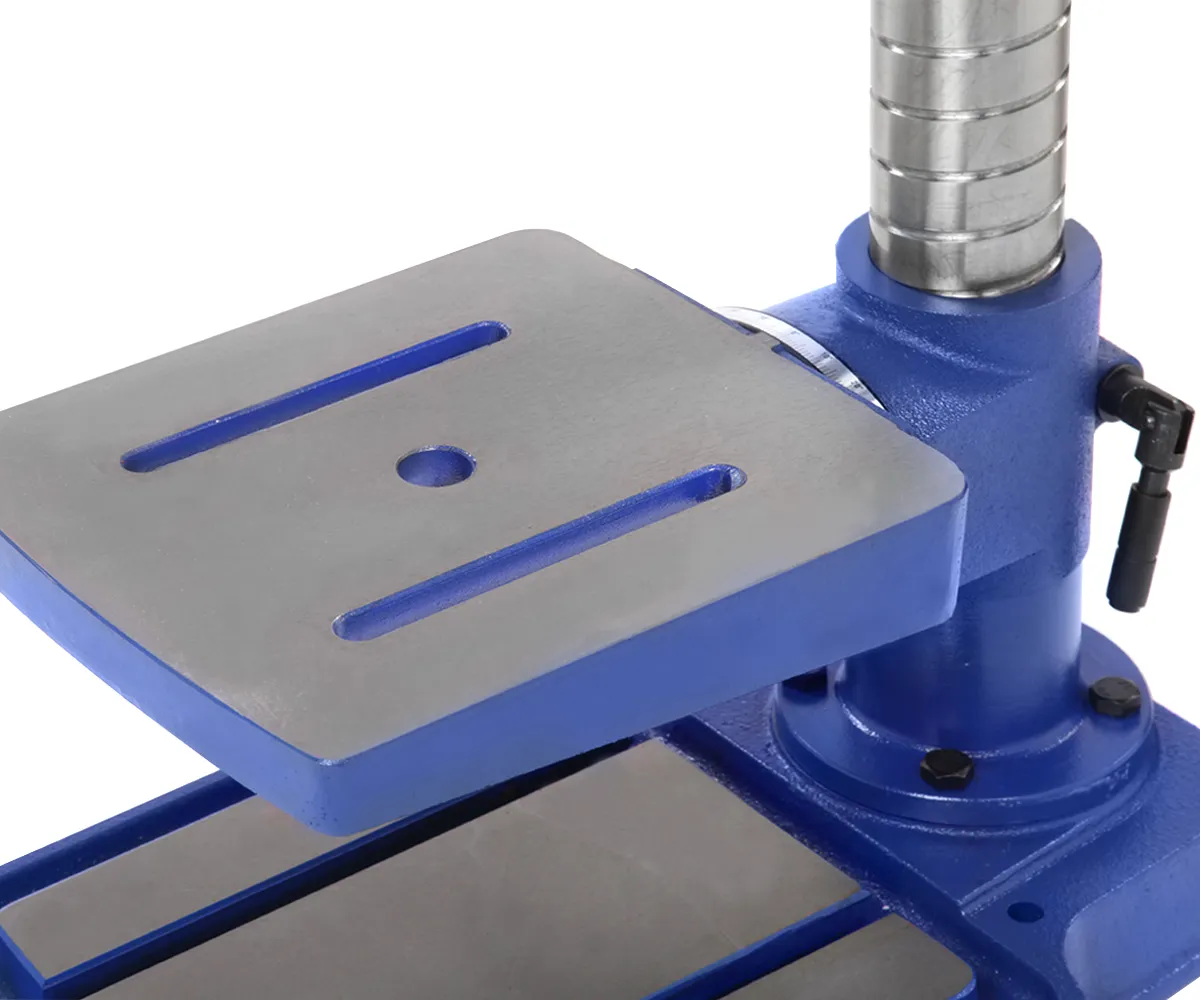

Рабочий стол имеет размер 277×246 мм, возможность наклона от - 45 до +45 градусов, регулировку по высоте и два паза под установку тисков (входят в комплект поставки) или других зажимов. Стол способен выдерживать нагрузку до 30 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 345×520 мм, а Т-образные пазы позволят надежно закрепить заготовку.

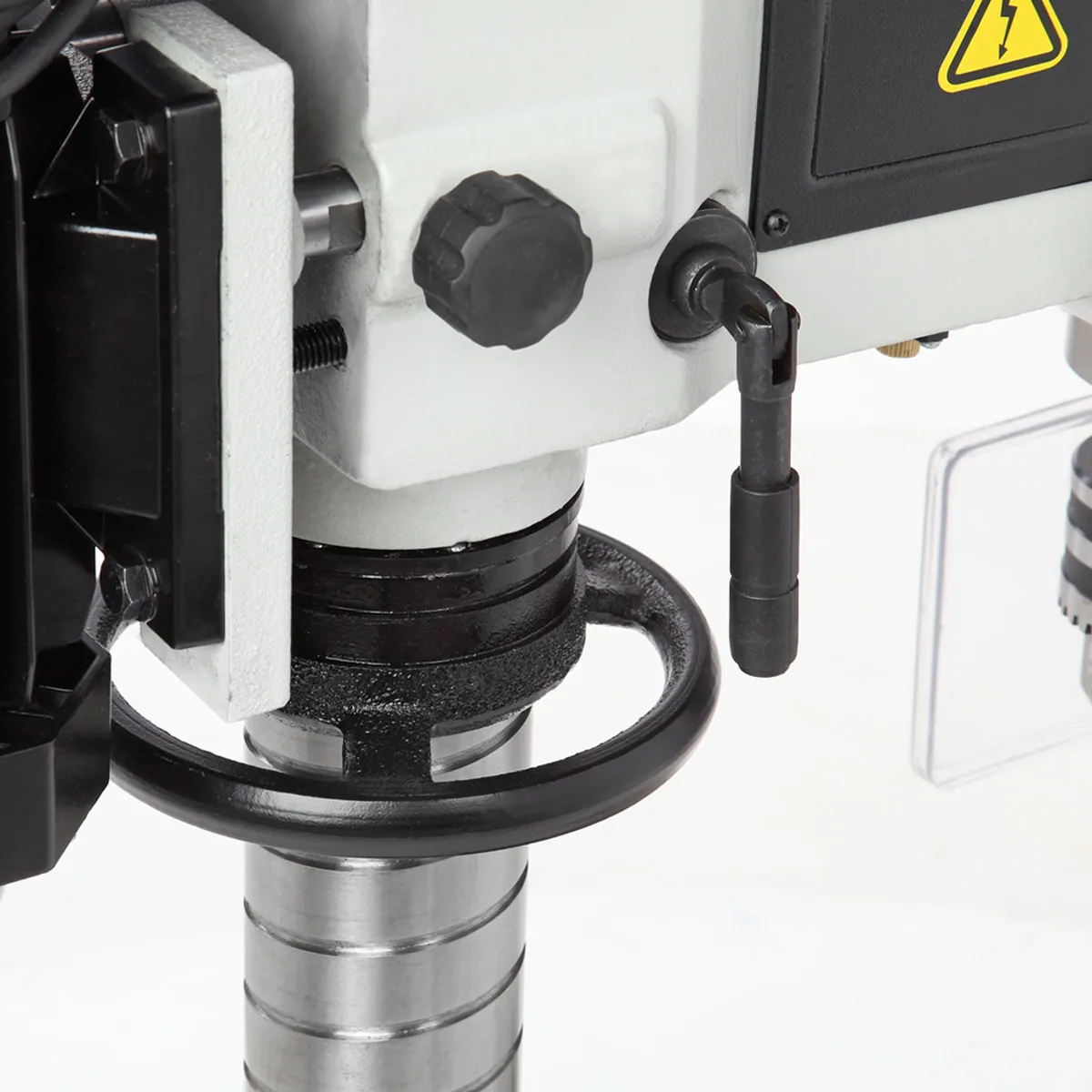

Максимальное расстояние между шпинделем и основанием составляет 530 мм, расстояние от колонны до оси шпинделя составляет 205 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 90 мм.

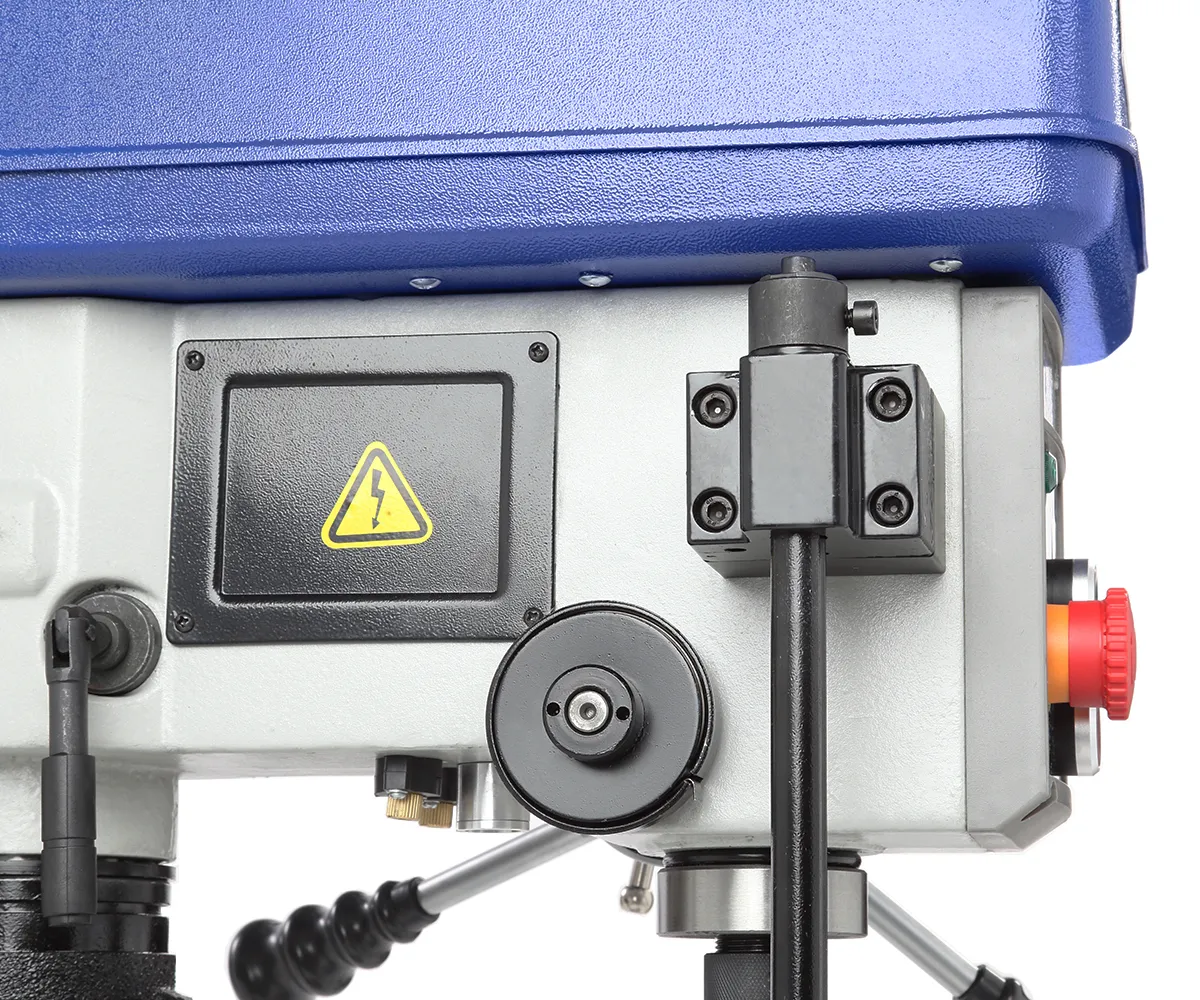

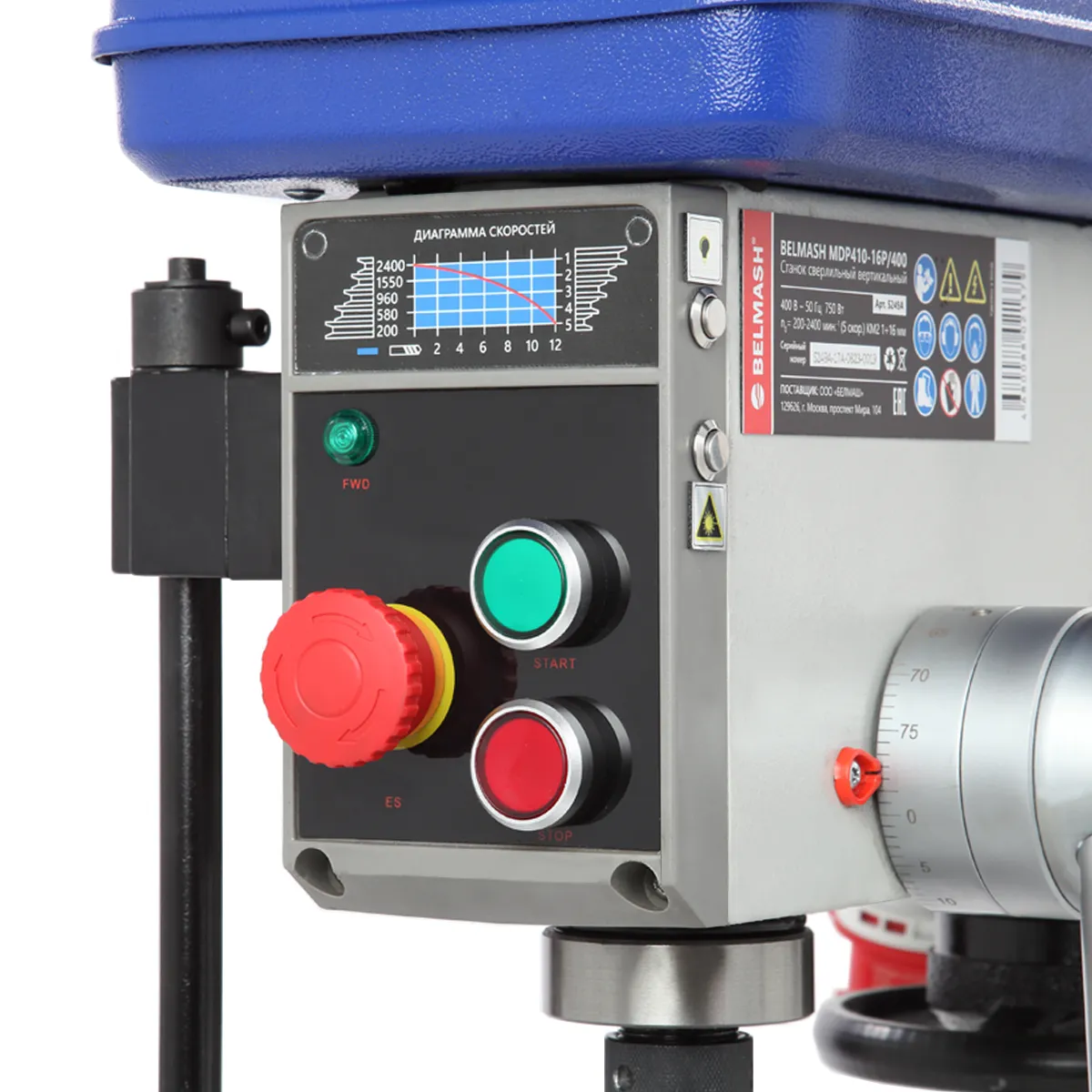

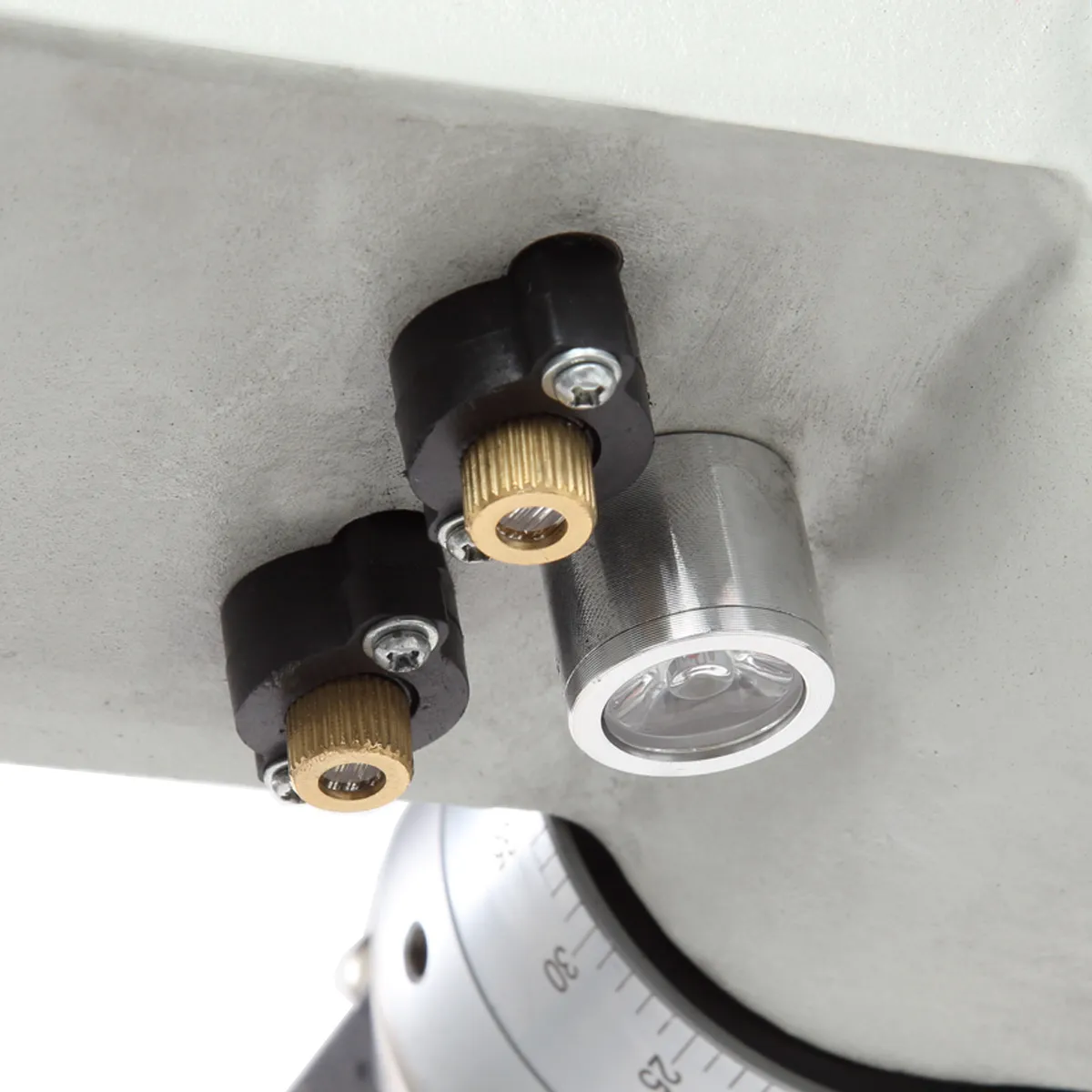

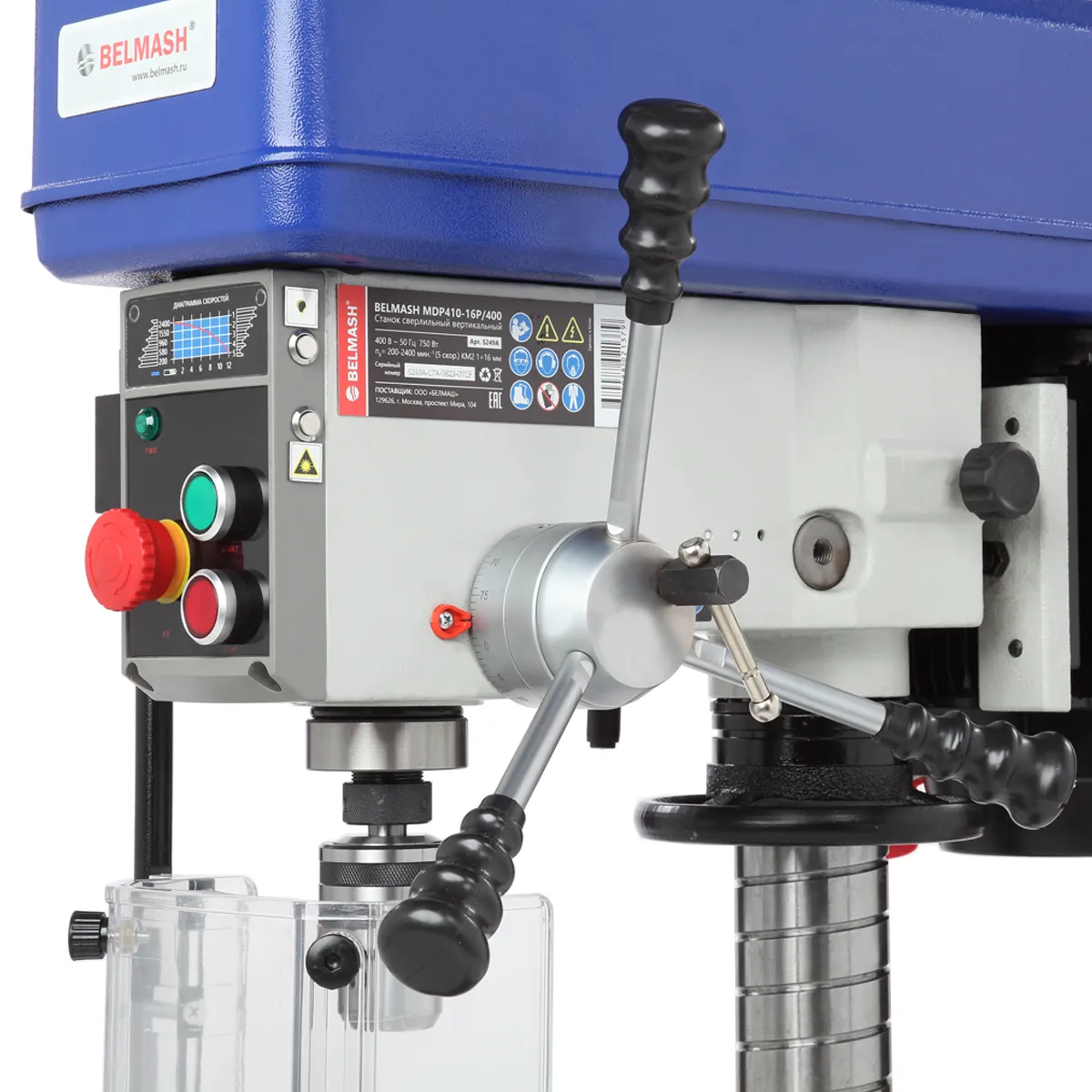

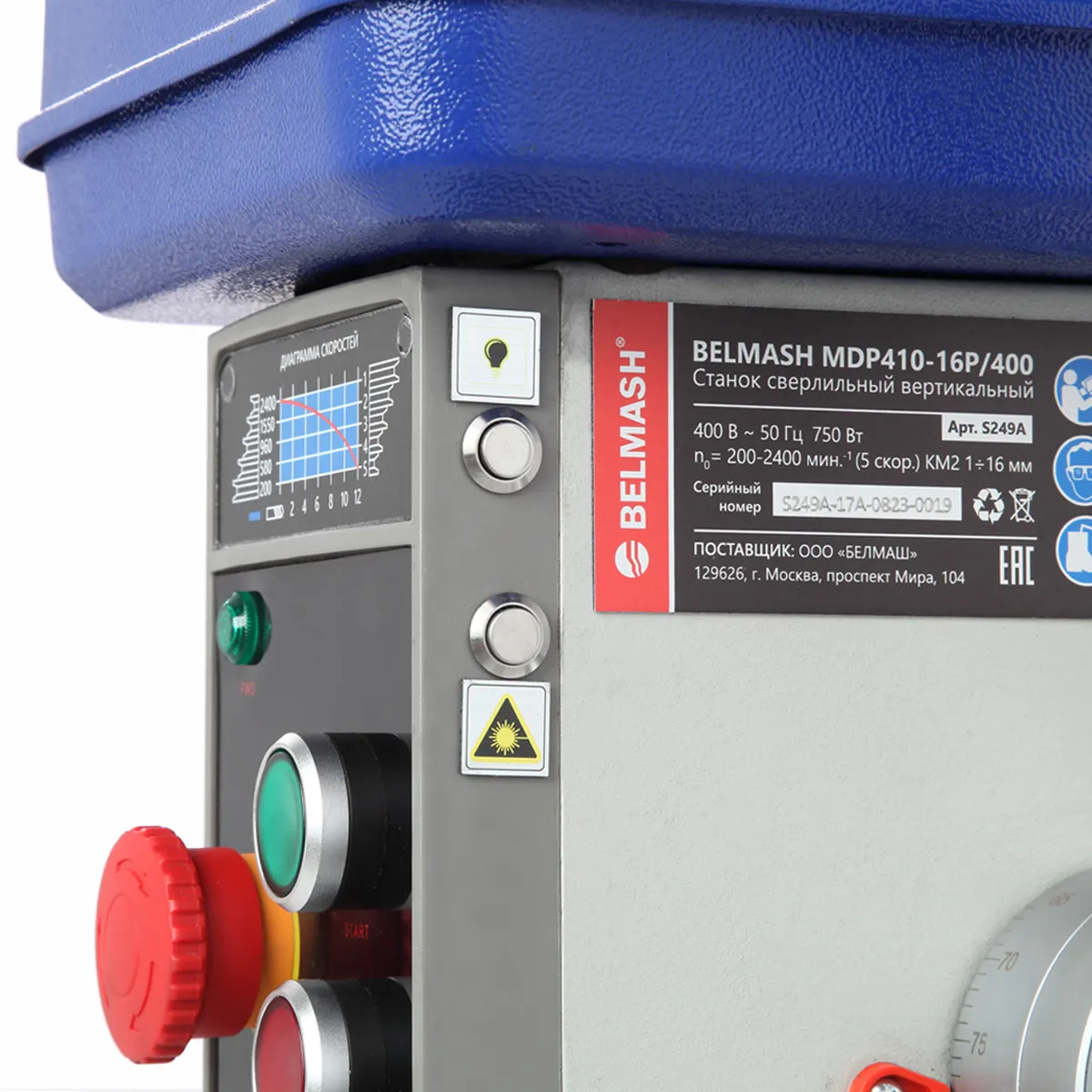

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

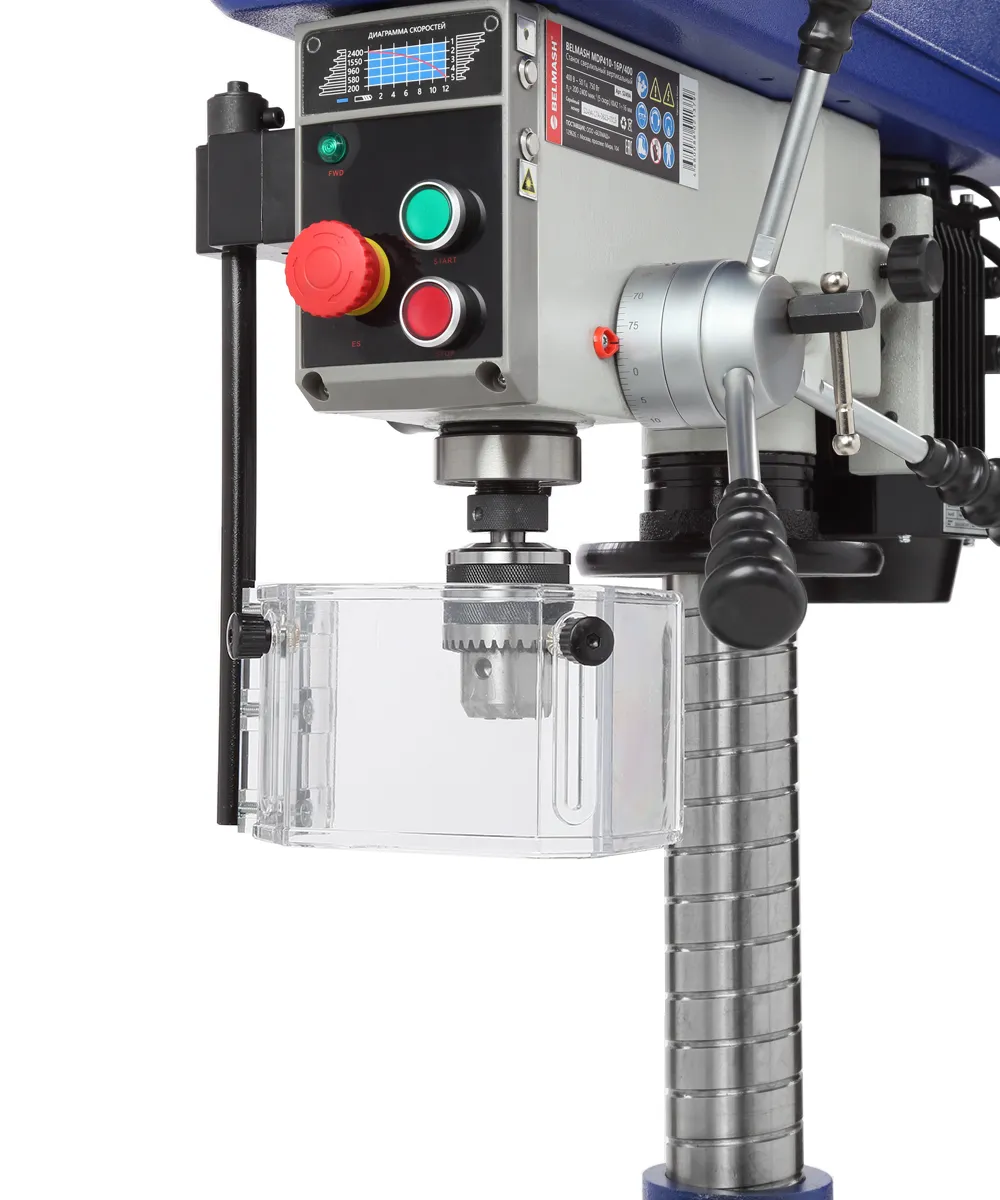

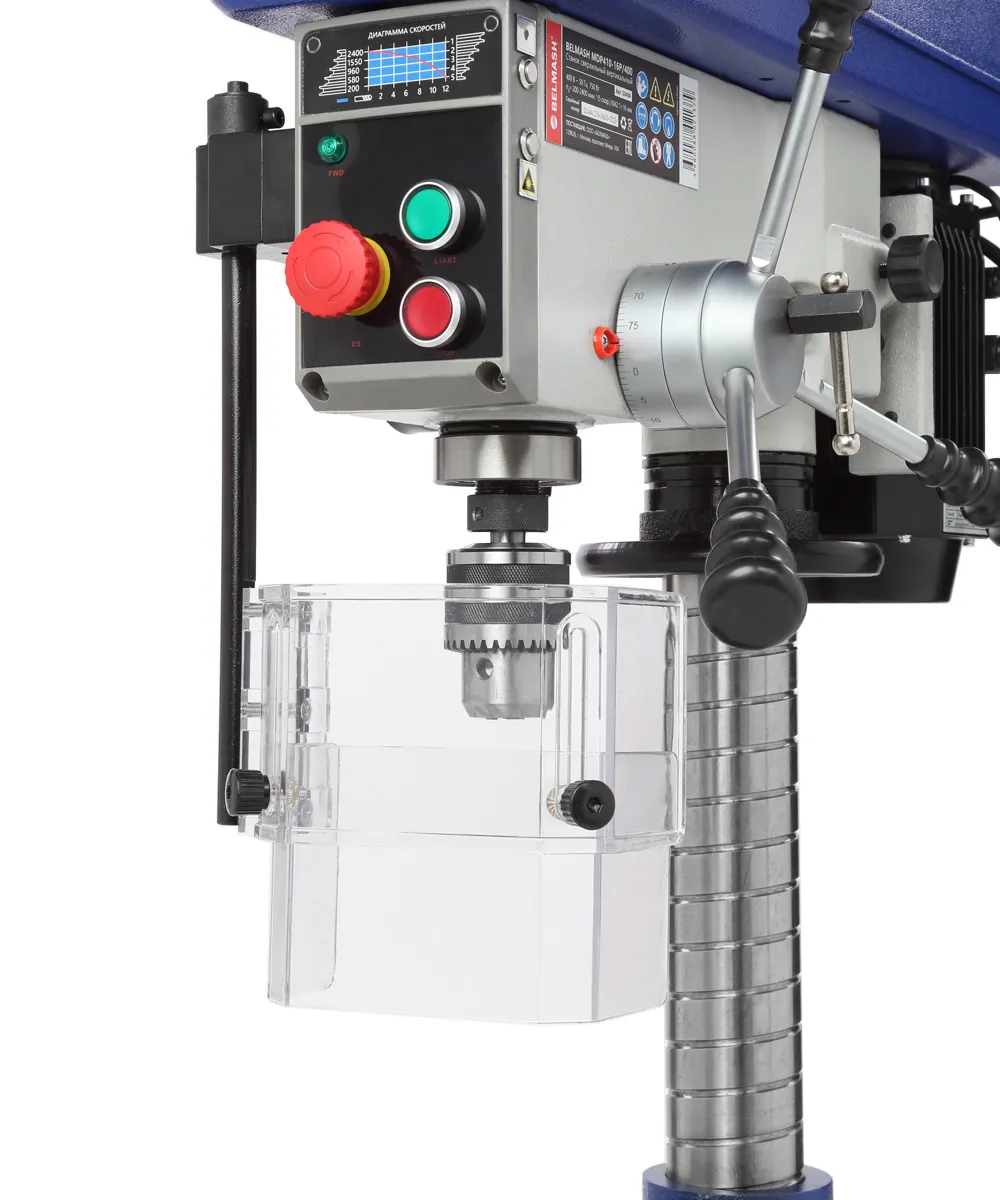

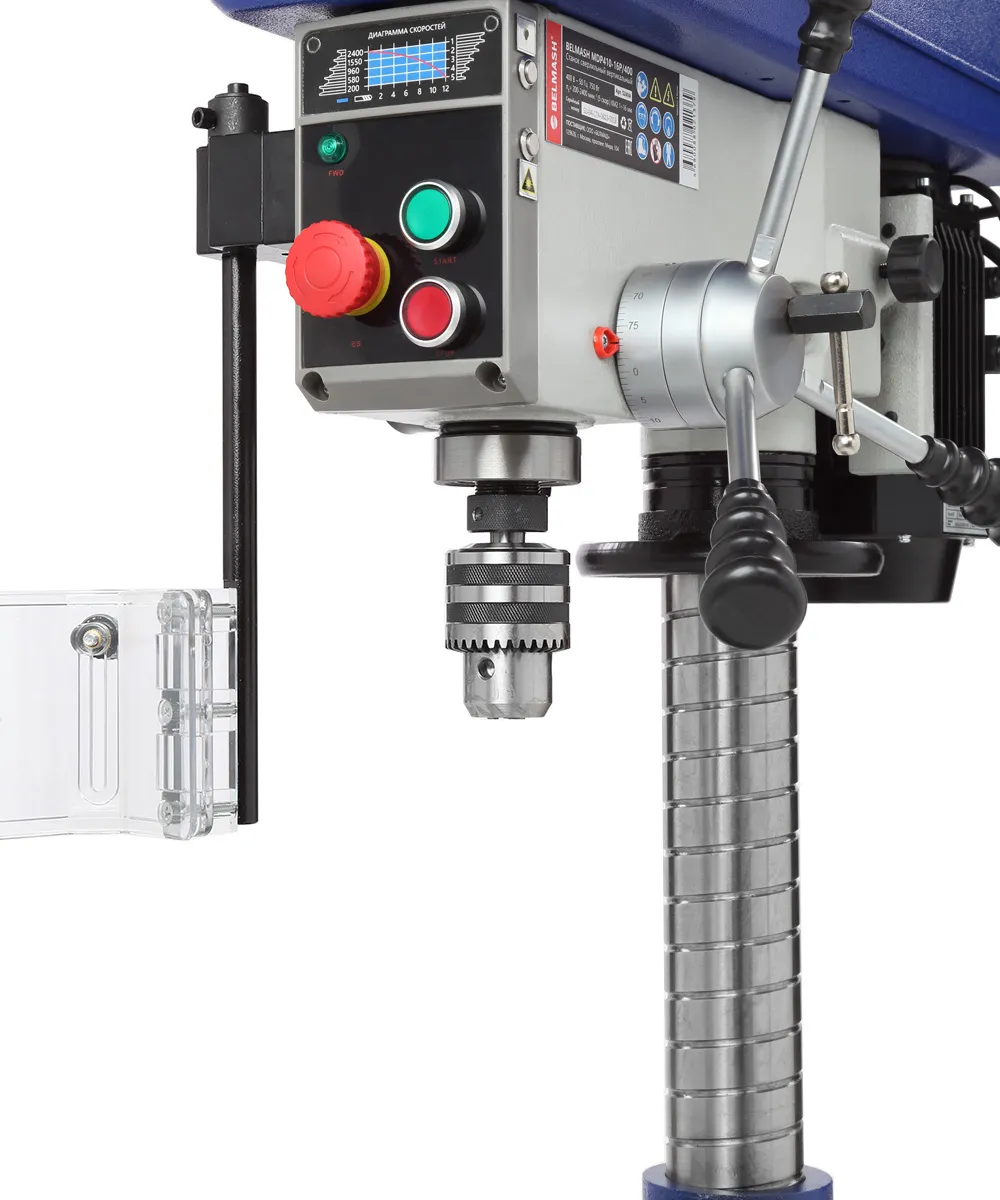

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
| Мощность | 750 Вт |
| Напряжение питающей сети | 400 В |
| Тип электродвигателя | Асинхронный |
| Частота вращения шпинделя | 200÷2400 об/мин. |
| Диаметр хвостовика зажимаемого инструмента | 1÷16 мм |

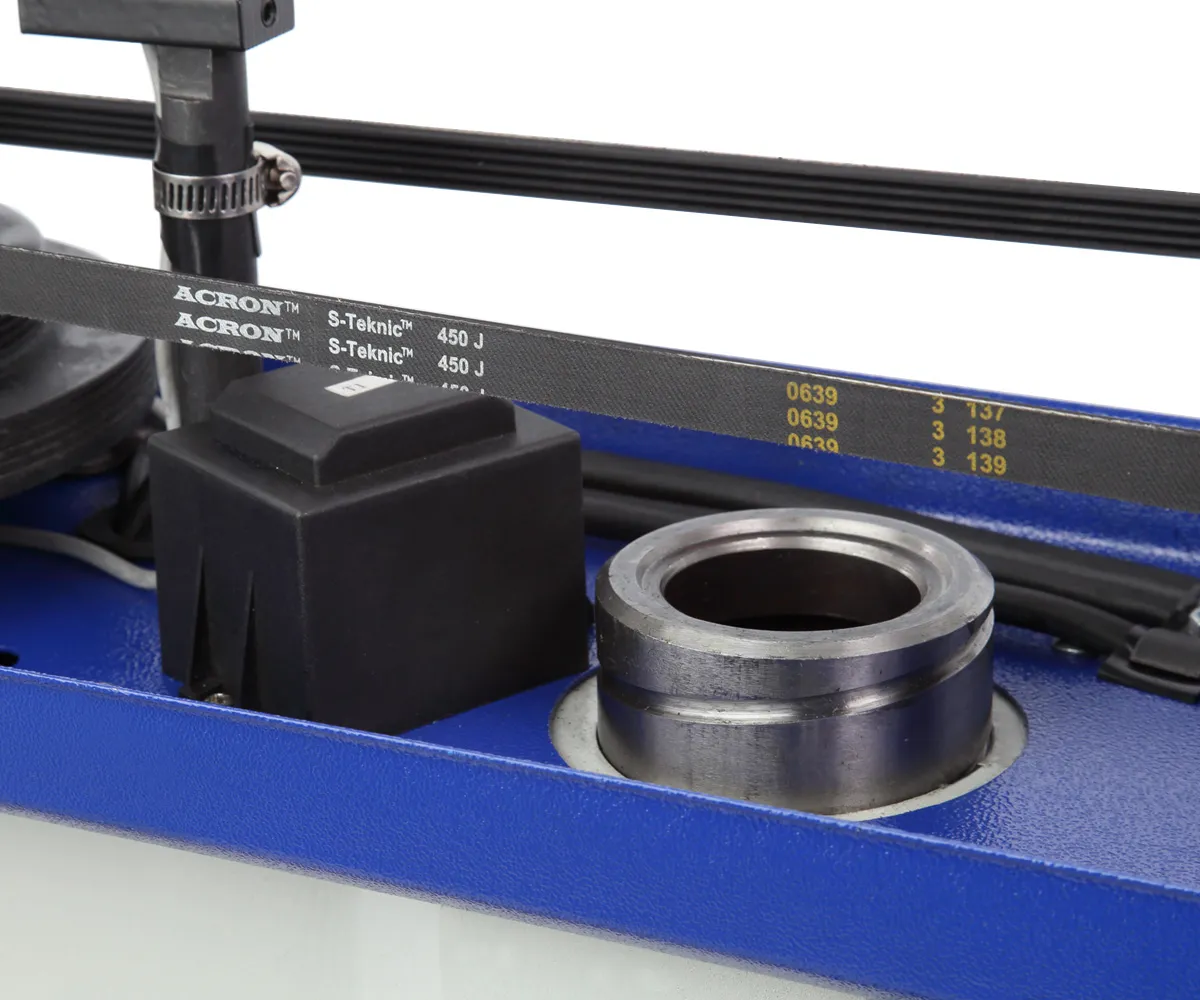

| Тип ремня | Поликлиновой 5PJ450 |
| Тип передачи | Ременная |
| Материал рабочего стола | Чугун |
| Размер рабочего стола (Д × Ш) | 277 × 246 мм |
| Размер основания | 345 × 520 мм |
| Угол наклона стола | -45…+45 |
| Количество скоростей шпинделя | 5 |
| Конус шпинделя | КМ2 |
| Тип патрона | Ключевой |
| Ход пиноли шпинделя | 90 мм |
| Максимальное расстояние между шпинделем и столом | 320 мм |
| Максимальное расстояние между шпинделем и основанием | 530 мм |
| Материал основания станка | Чугун |
| Расстояние шпиндель-колонна | 205 мм |
| Лазер - указатель | Есть |
| Подсветка | Есть |
| Посадка патрона | В16 |
| Диаметр колонны | 70 мм |
| Материал изготовления колонны | Сталь |
| Тип вилки | TH-015T |
| Максимальная нагрузка на рабочий стол | 30 кг |
| Максимальный диаметр сверления в дереве | 50 мм |
| Длина электрошнура | 1.8 м |
| Максимальный диаметр сверления мягкие металлы | 20 мм |
| Максимальный диаметр сверления твердые металлы | 18 мм |
| Габаритный размер (Д × Ш × В) | 695 × 510 × 1010 мм |
| Размер упаковки (Д × Ш × В) | 1060 × 610 × 380 мм |
| Масса нетто | 88 кг |
| Масса брутто | 92 кг |
| Сверлильная головка в сборе | 1 |
| Основание с колонной, фланцем, рабочим столом и кронштейном стола в сборе | 1 |
| Патрон сверлильный ключевой | 1 |
| Ключ патрона | 1 |
| Экран защитный с направляющей в сборе | 1 |
| Рукоятка подачи | 3 |
| Ручка подъема/опускания рабочего стола* | 1 |
| Ручка фиксации положения сверлильной головки | 1 |
| Комплект ключей | 1 |
| Выколотка | 1 |
| Тиски (100 мм) | 1 |
| Руководство по эксплуатации | 1 |
| Упаковка | 1 |
| ⃰ Данная позиция может быть установлена на станок |
