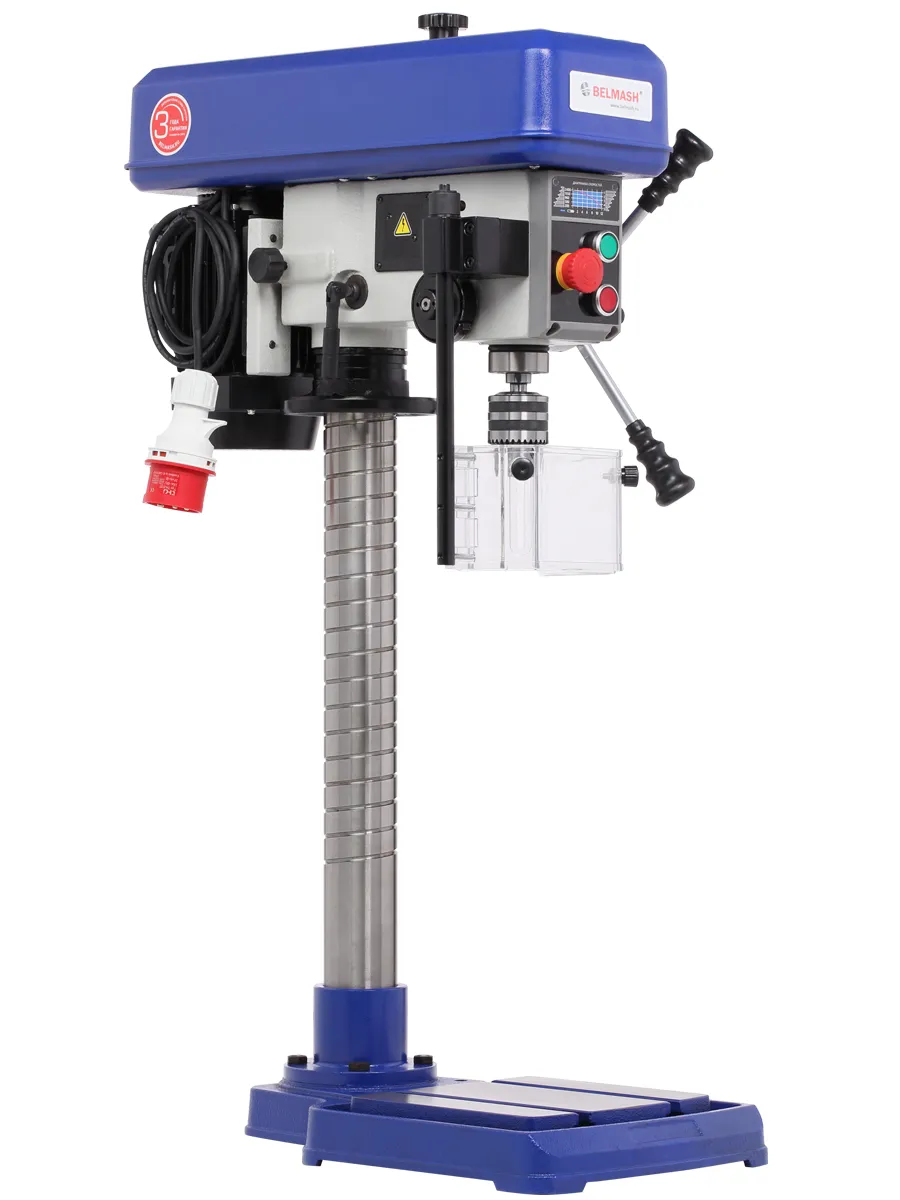

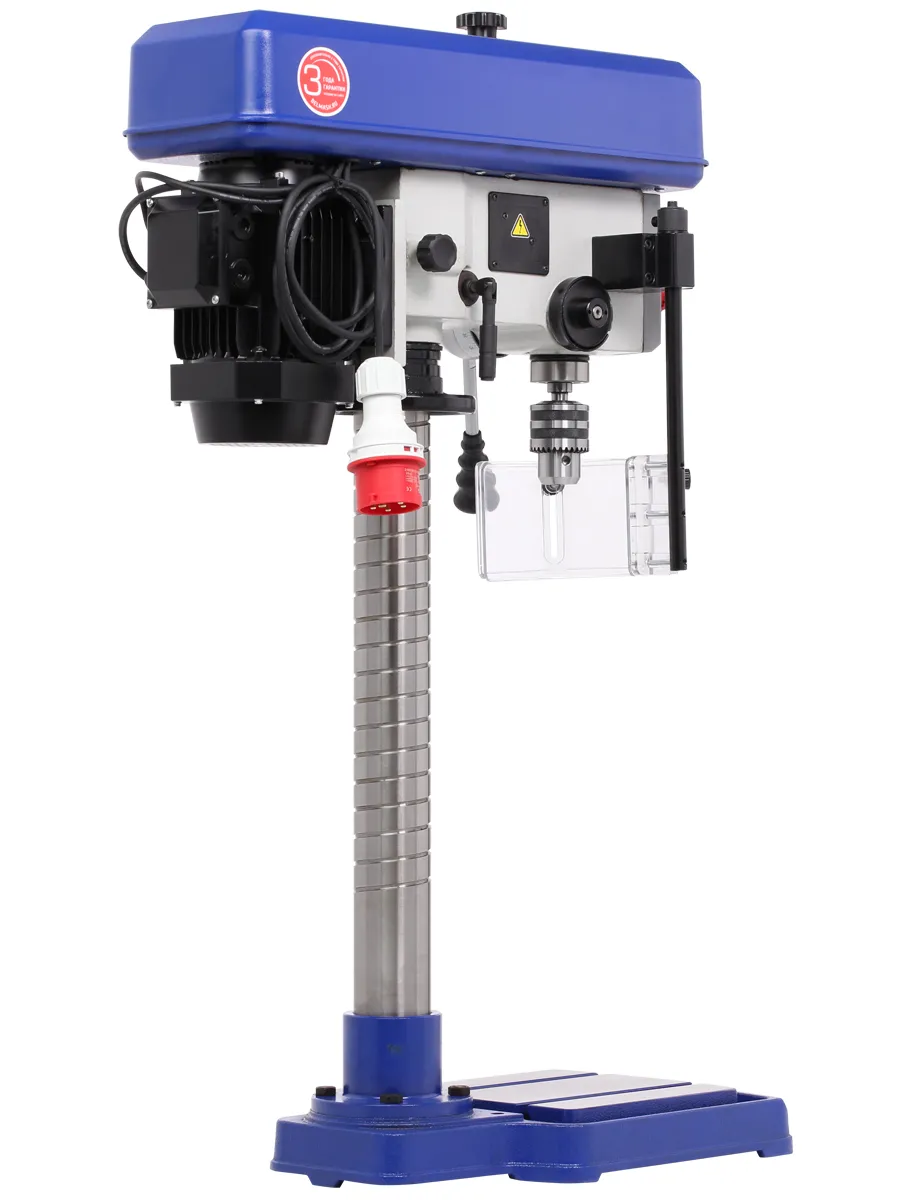

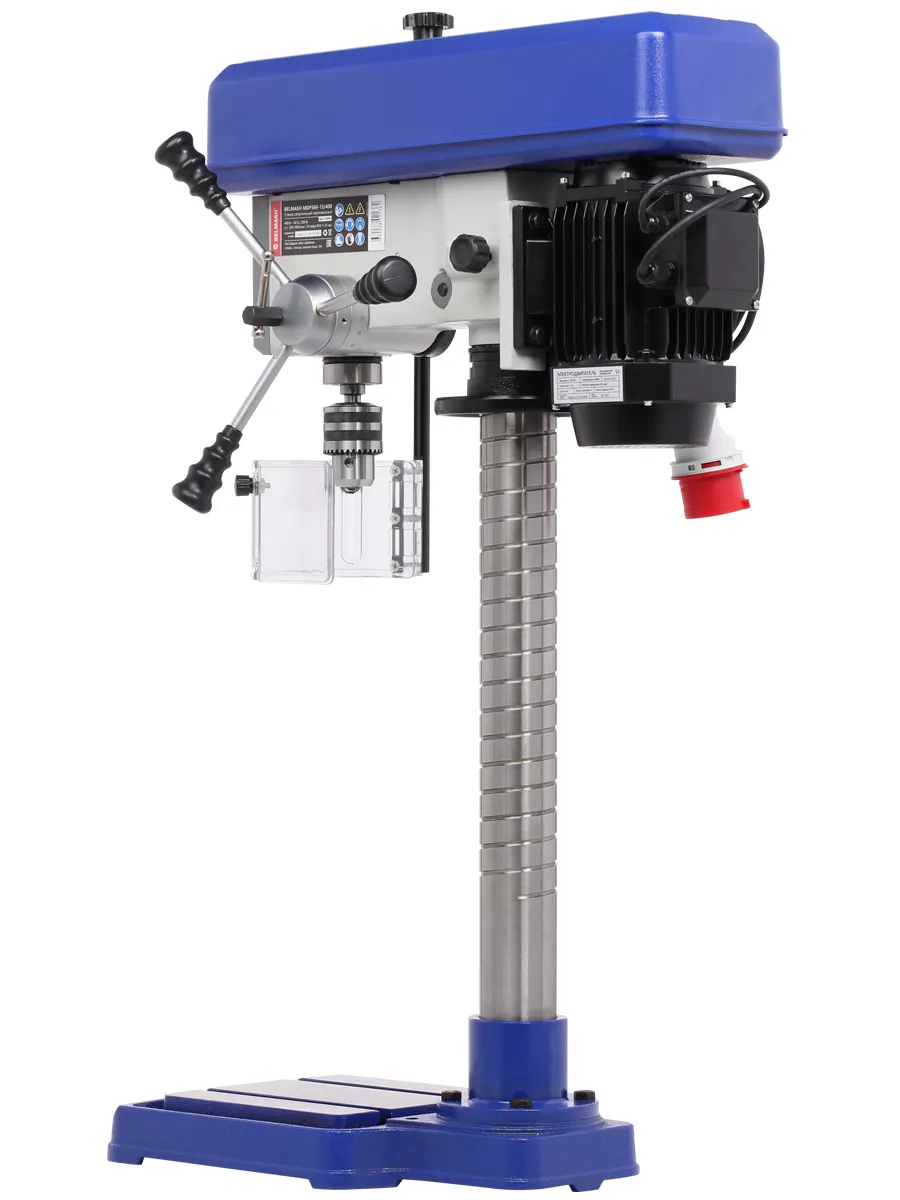

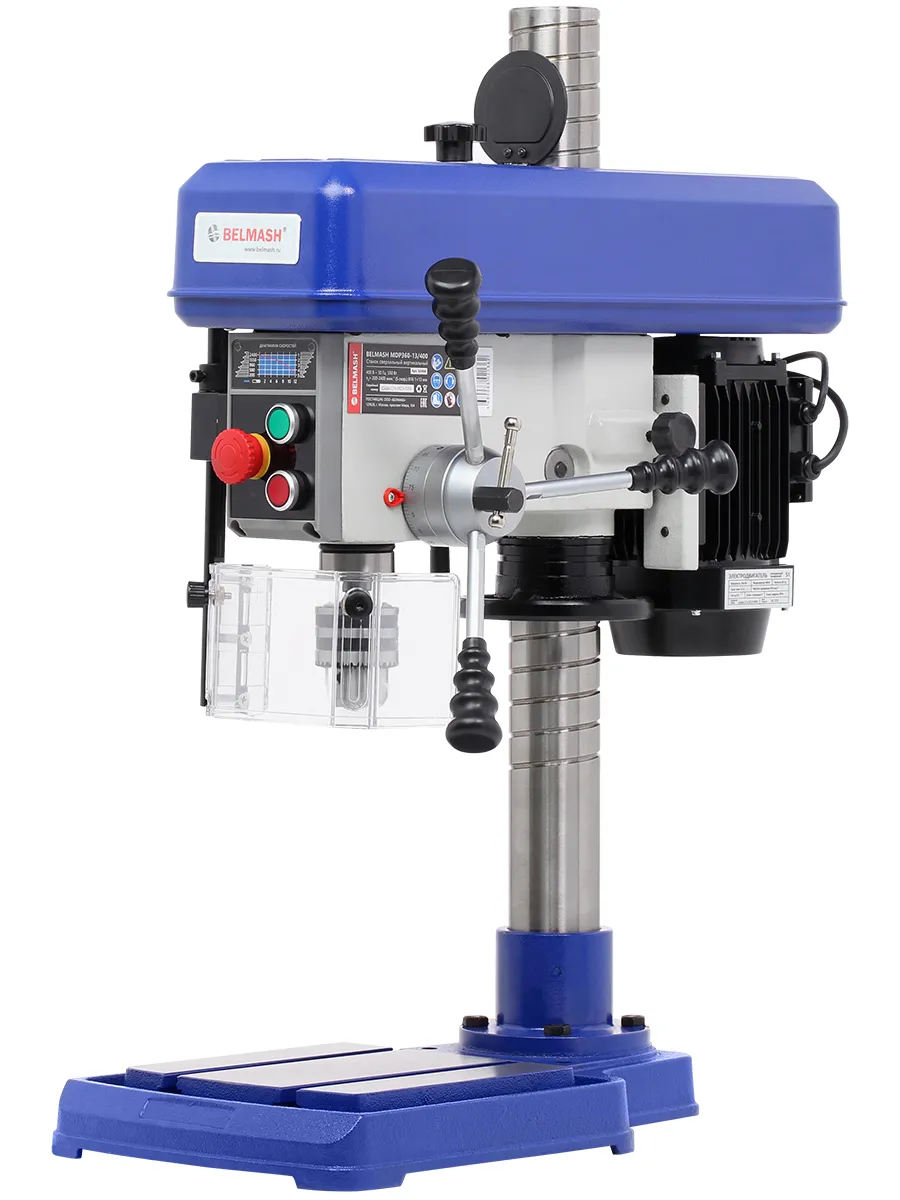

Станок BELMASH MDP360-13/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.

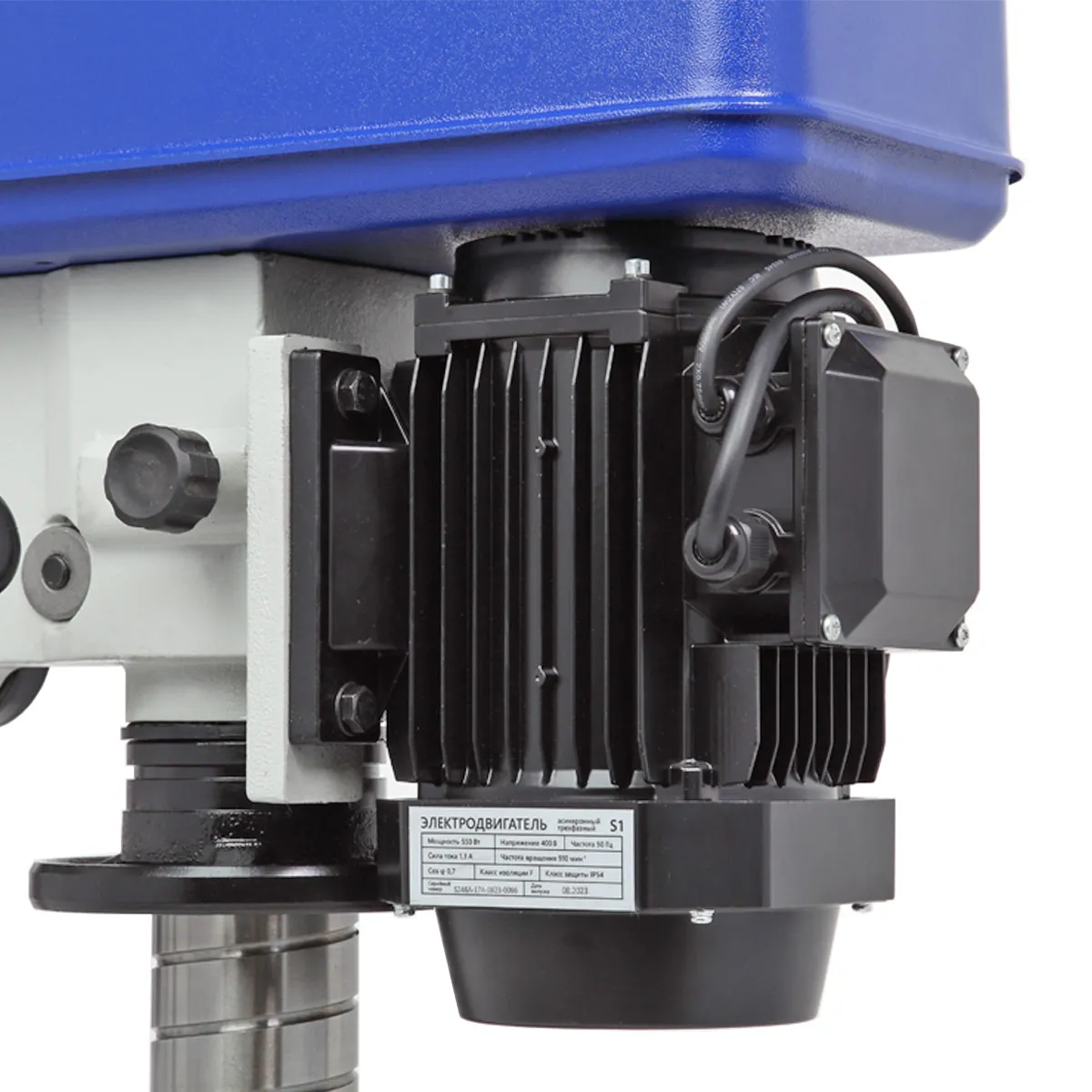

Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки - TH-015T). Электродвигатель асинхронный мощностью 550 Вт, режим работы S1. Модель компактная, имеет настольную установку. Основание и корпус сверлильной головки изготовлены из чугуна.

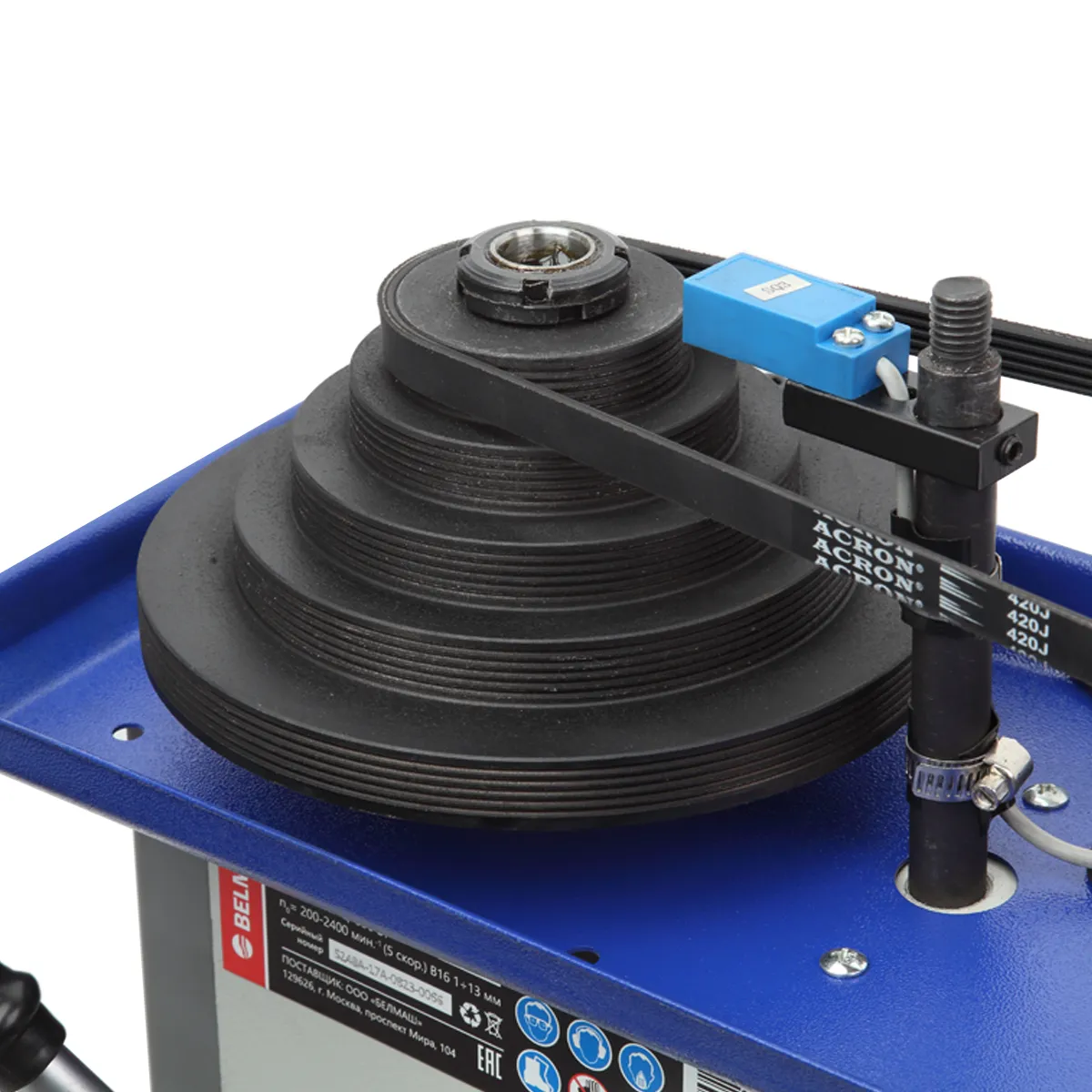

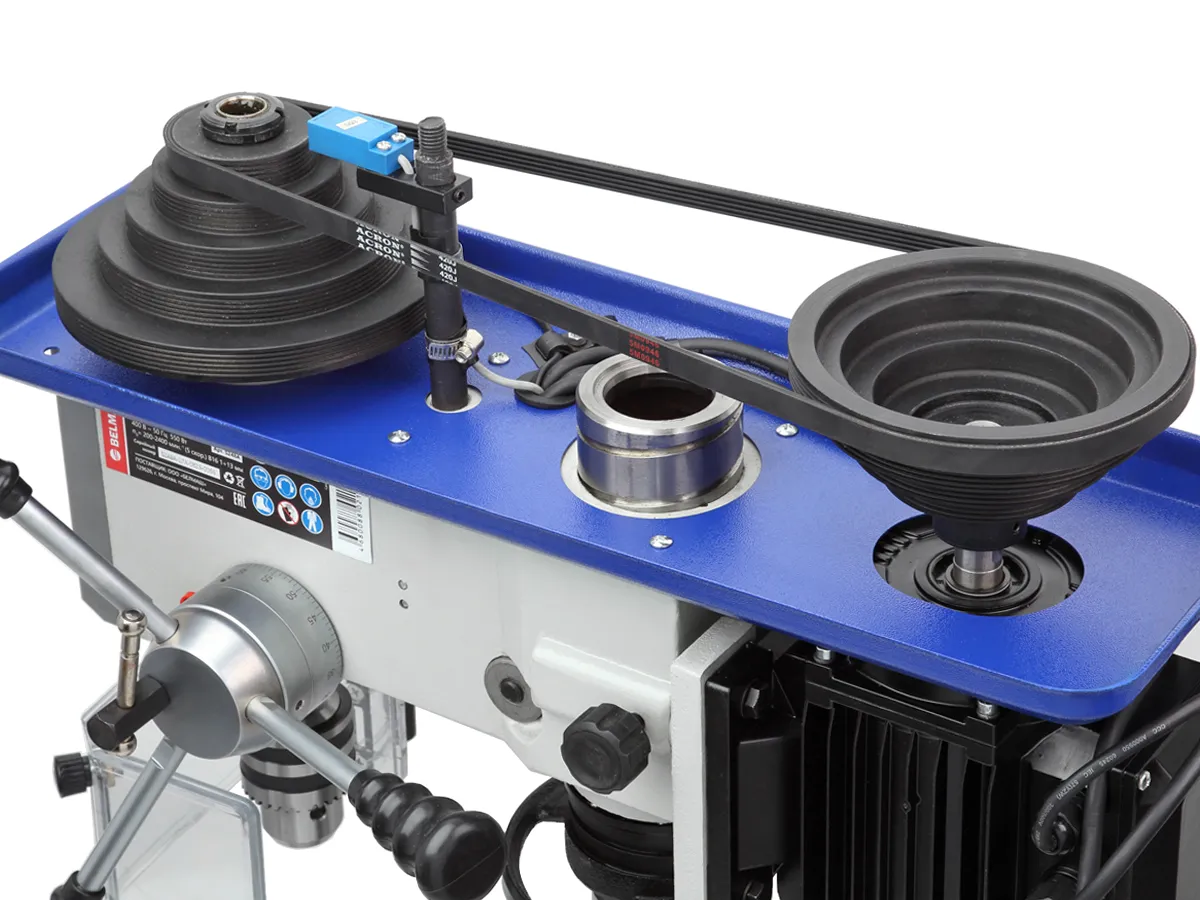

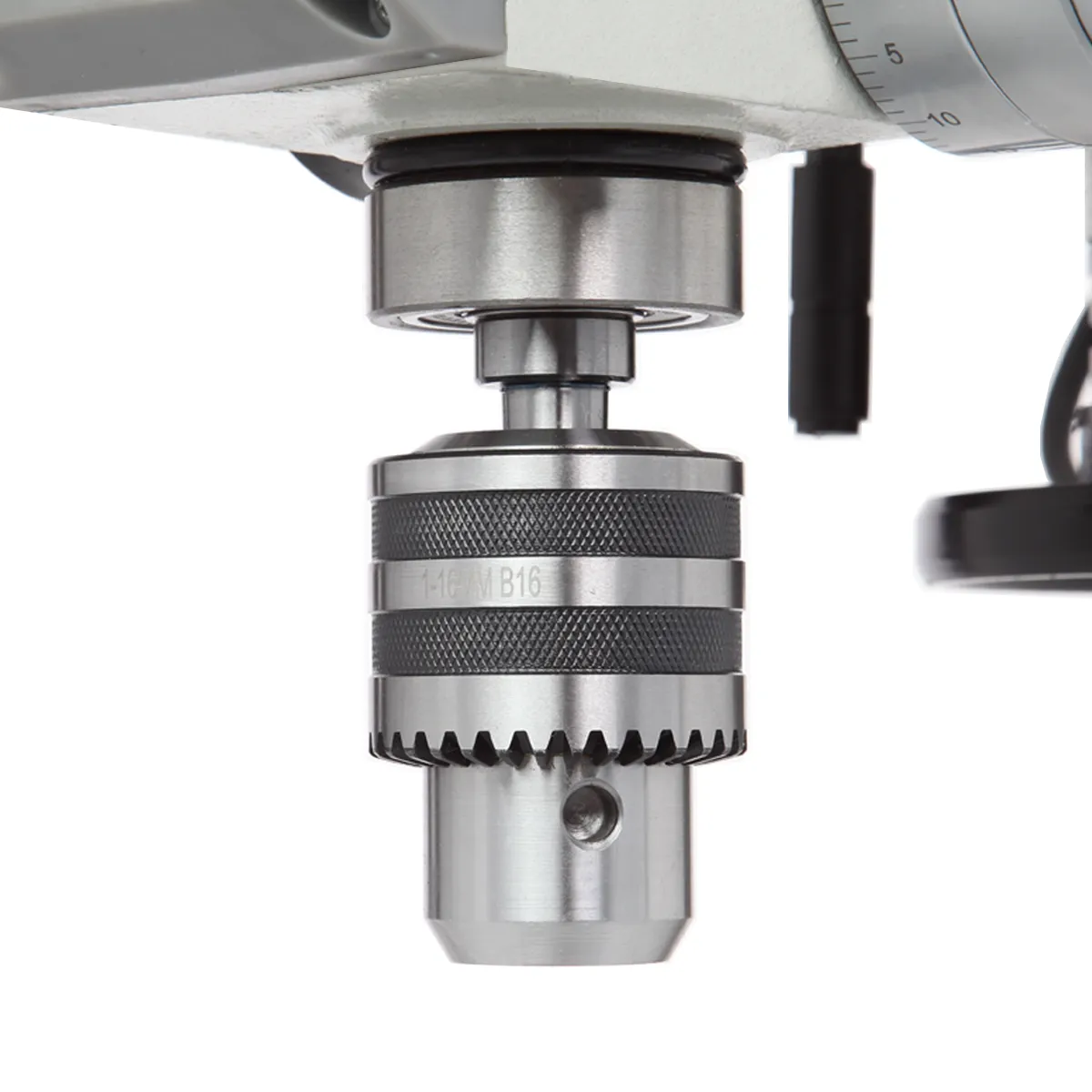

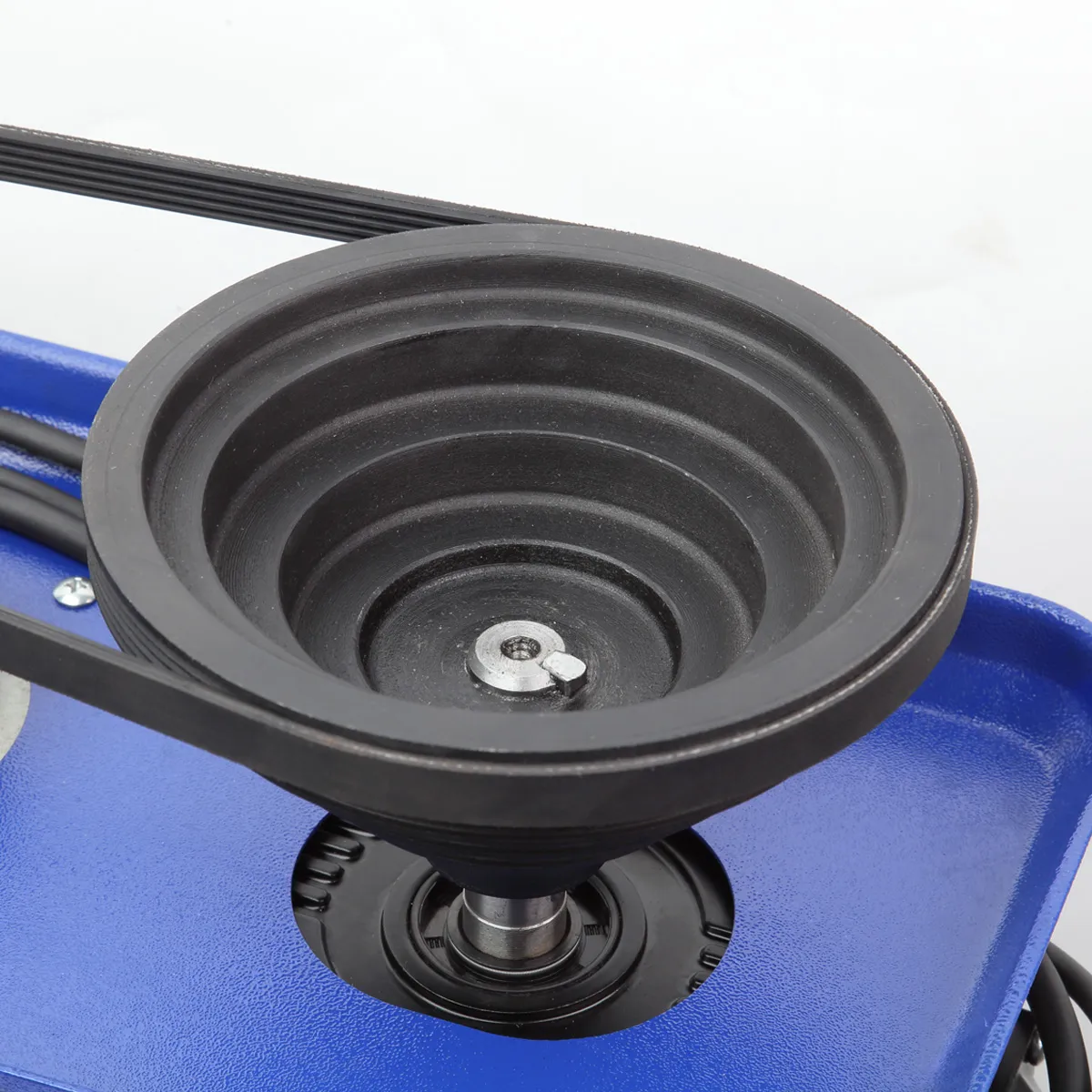

Станок способен сверлить отверстия с максимальным диаметром до 13 мм (в металле) и до 50 мм (в древесине). Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 13 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи. Скоростей у данной модели пять: 200, 580, 960, 1550 и 2400 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

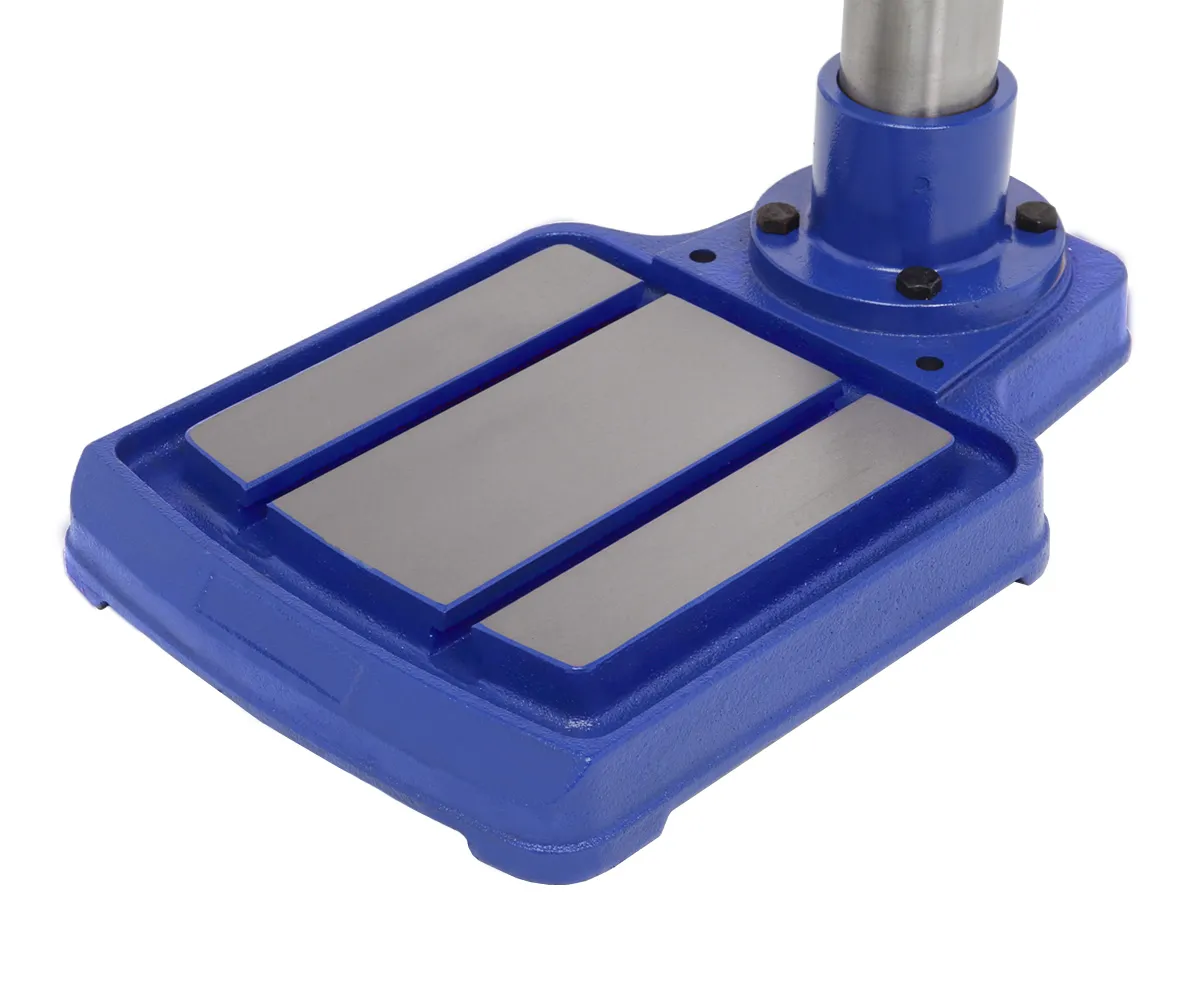

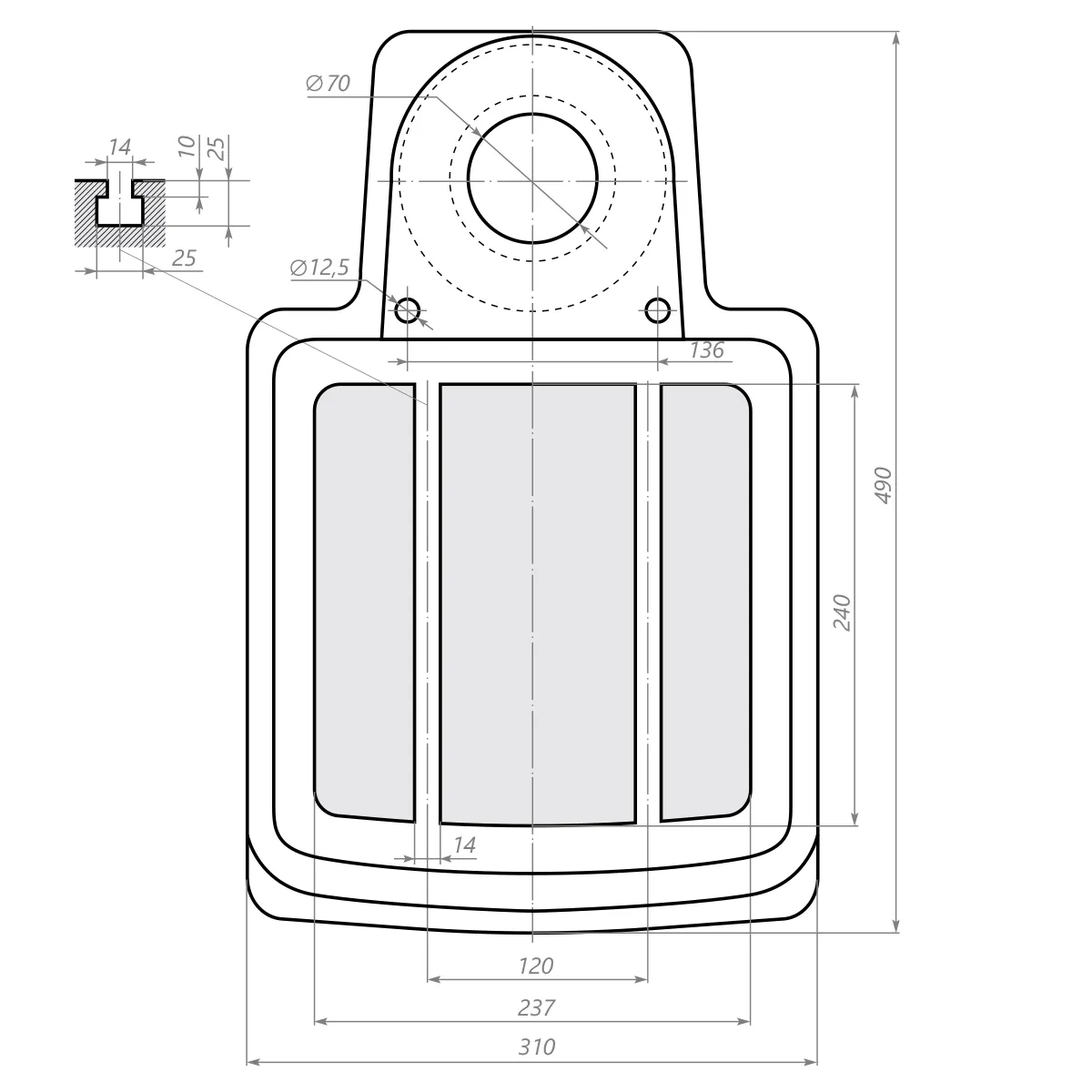

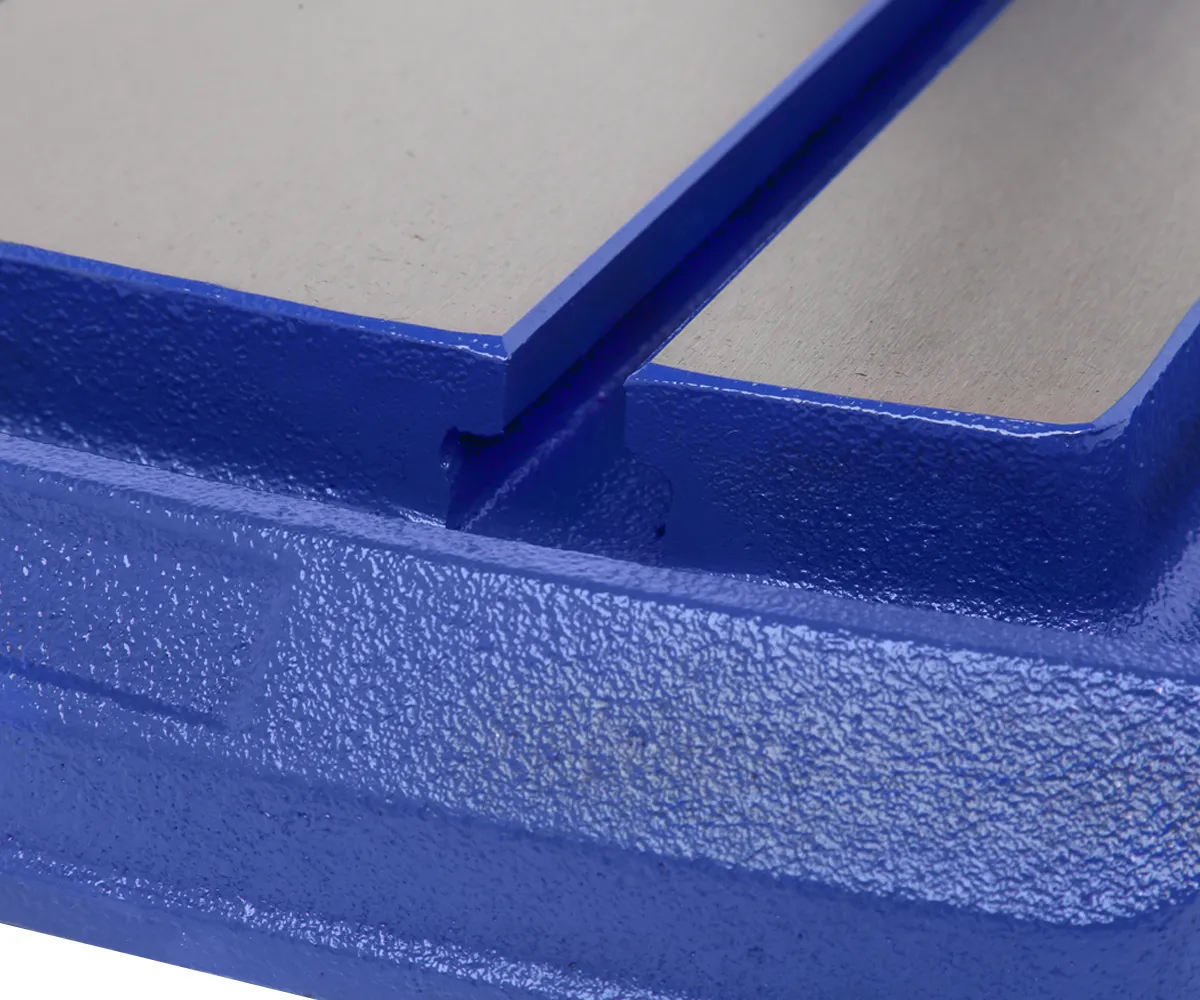

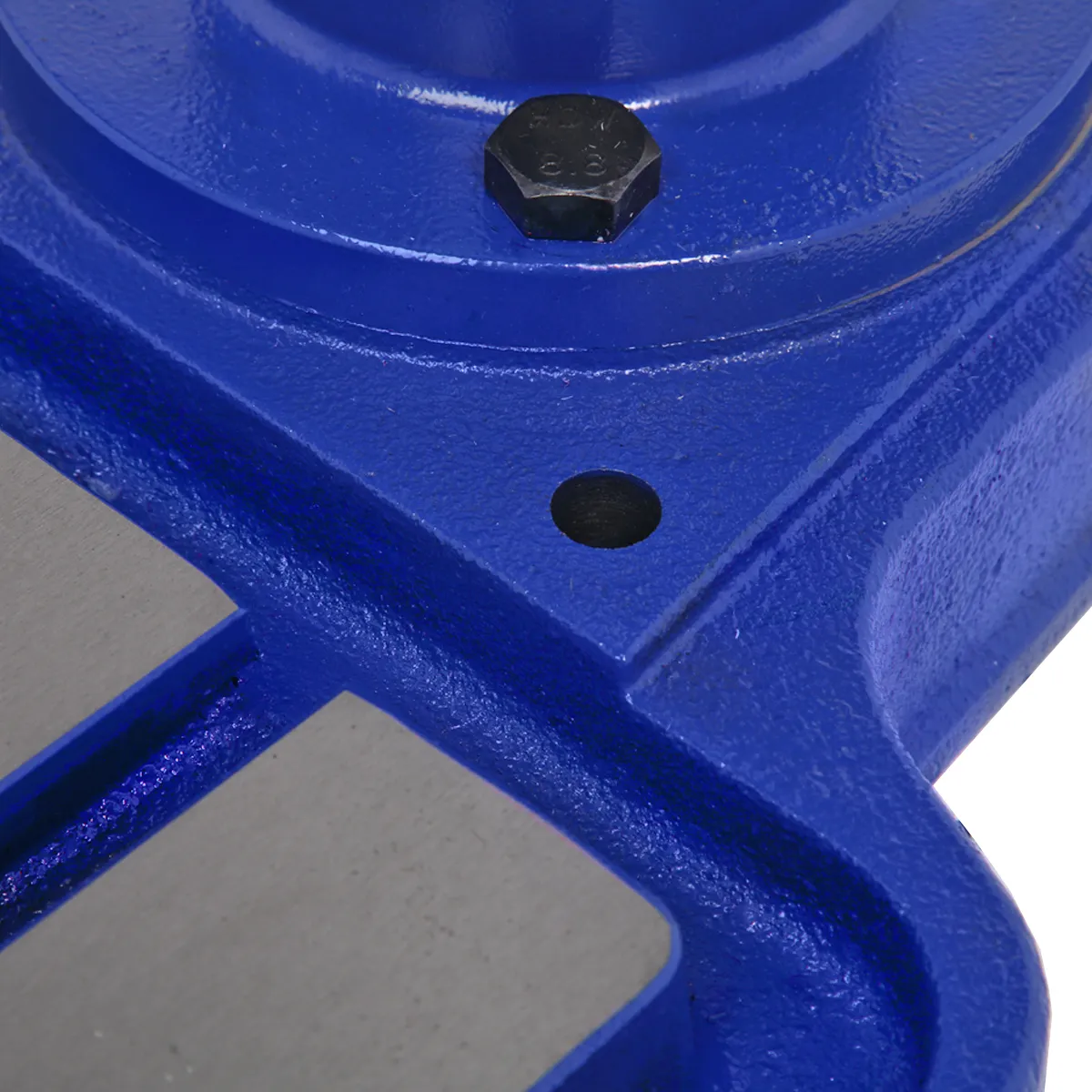

Основание станка чугунное. Оно в данной модели является и рабочим столом, габаритные размеры - 310×490 мм, рабочая поверхность - 237×240 мм. На нем предусмотрены два Т-образных паза для установки тисков или других зажимных приспособлений (в комплект поставки не входят).

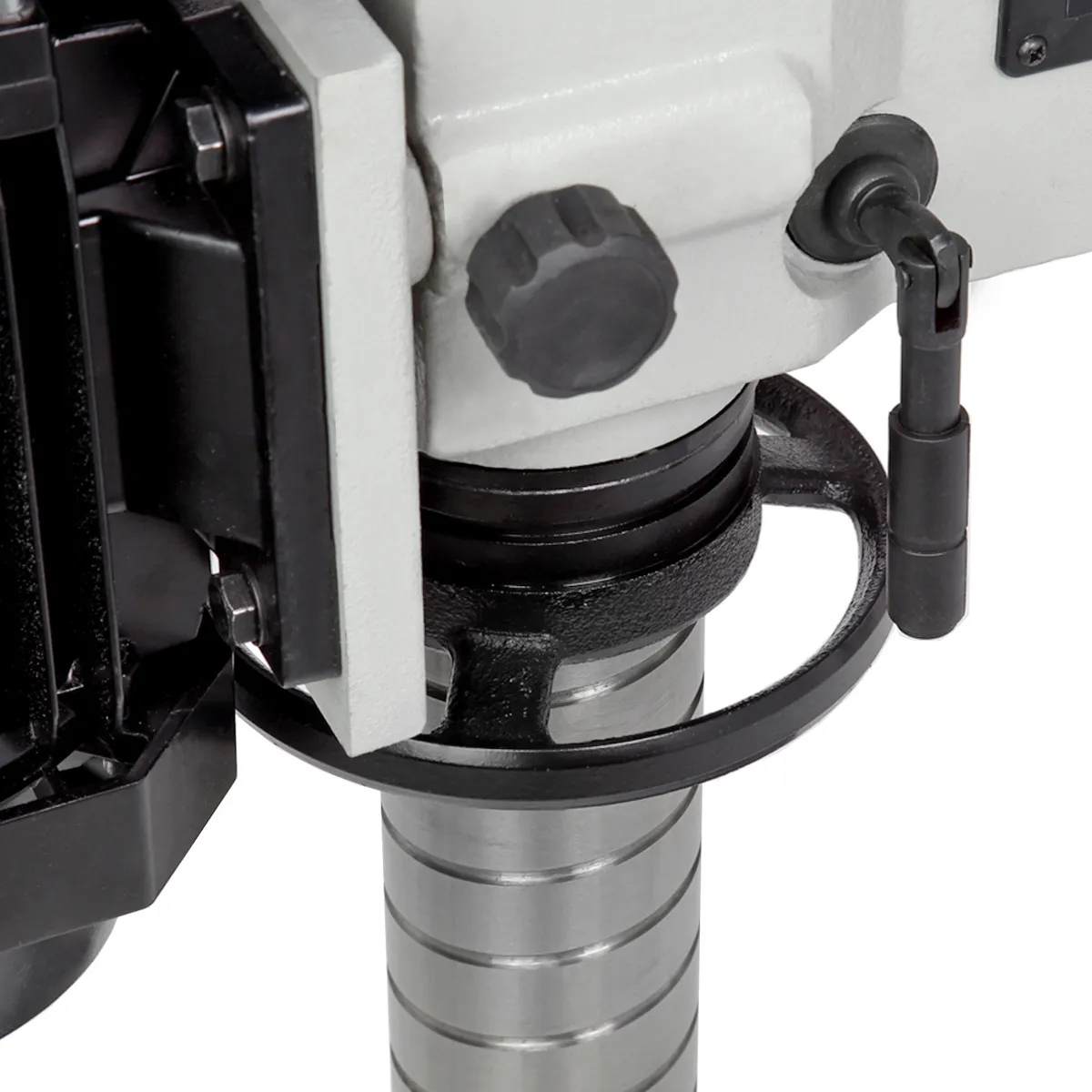

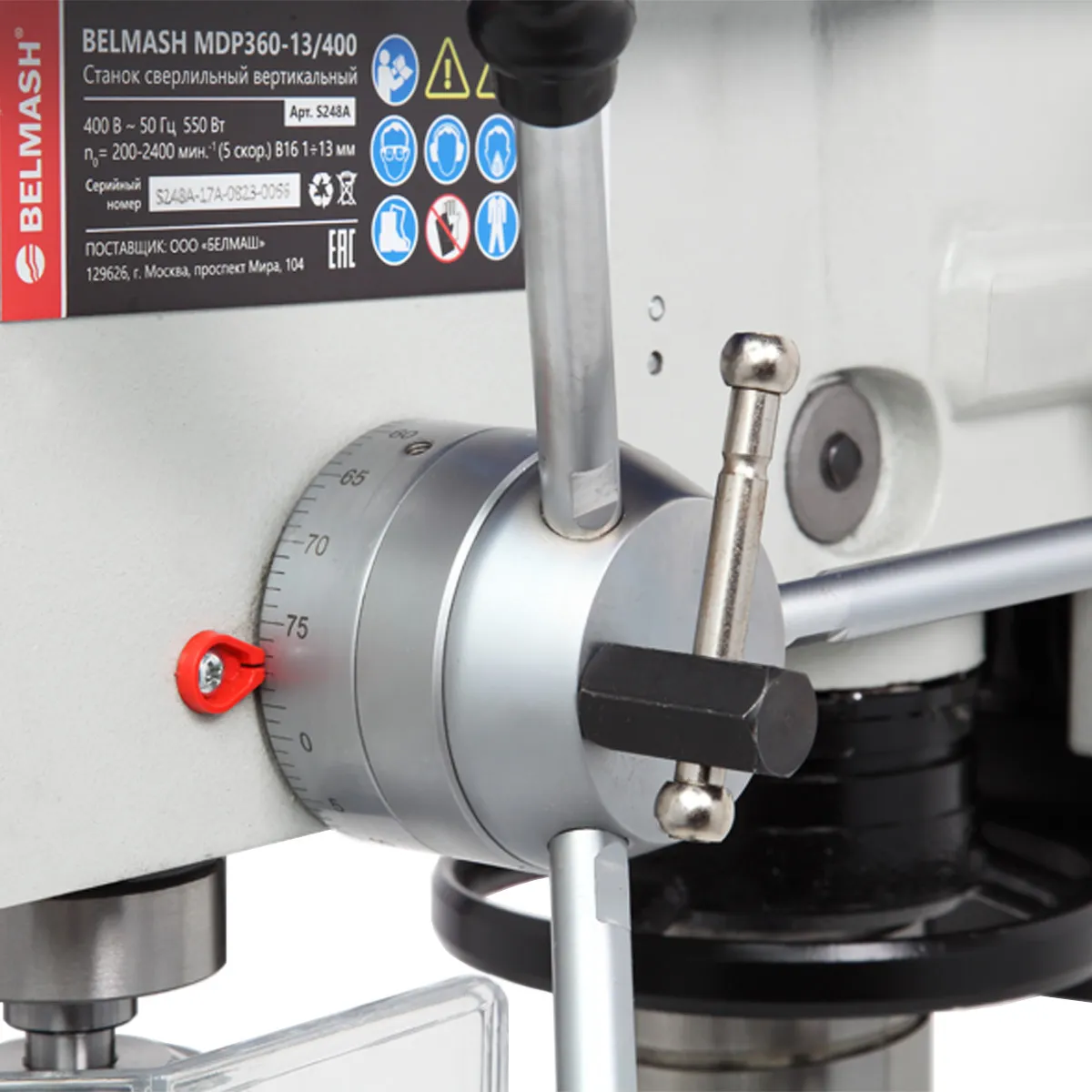

Максимальное расстояние между шпинделем и основанием составляет 540 мм, расстояние от колонны до оси шпинделя составляет 180 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм. Регулировка расстояния шпиндель/основание производится за счет подъема и опускания сверлильной головки с помощью маховика. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 82 мм.

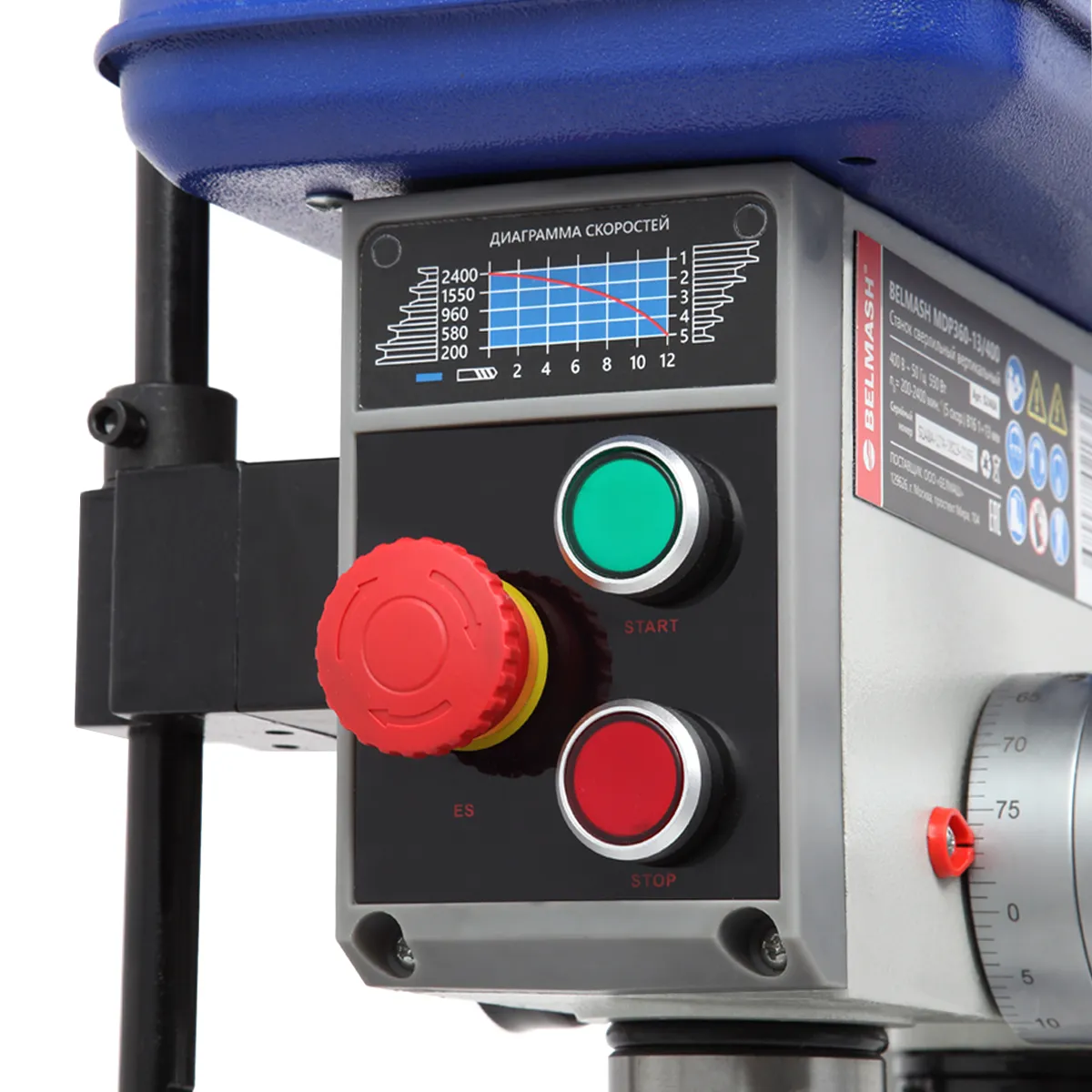

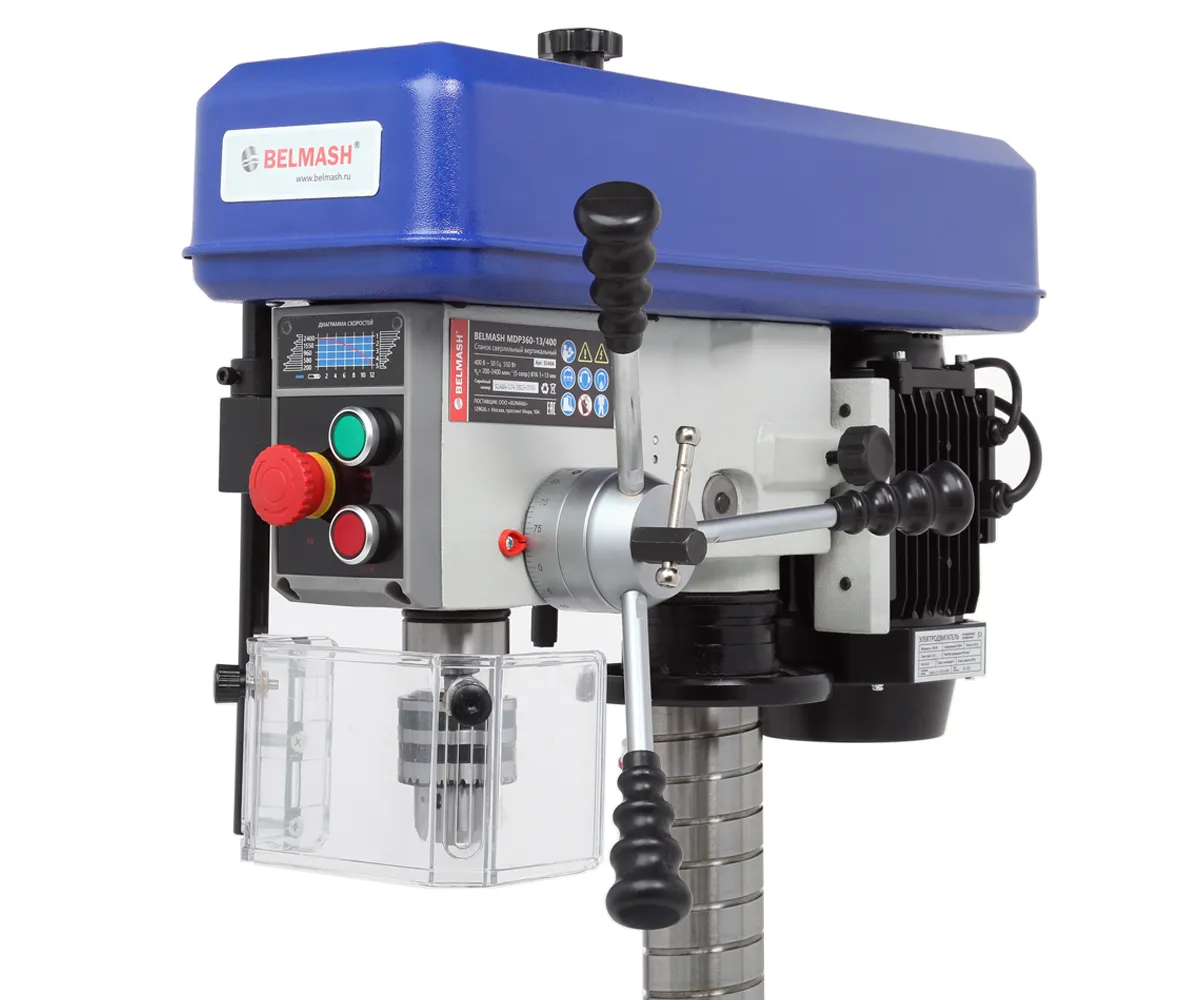

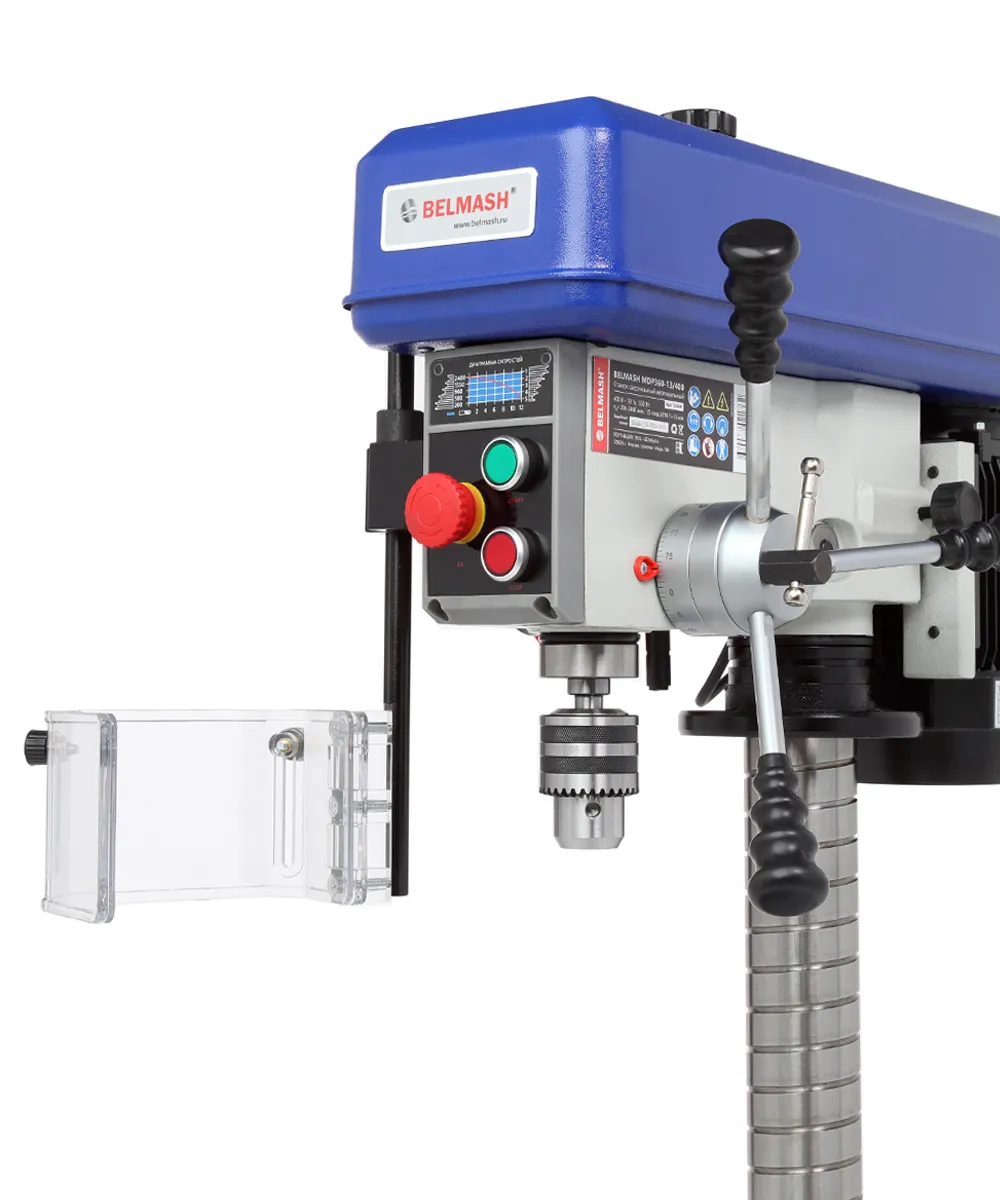

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, и кнопка аварийной остановки.

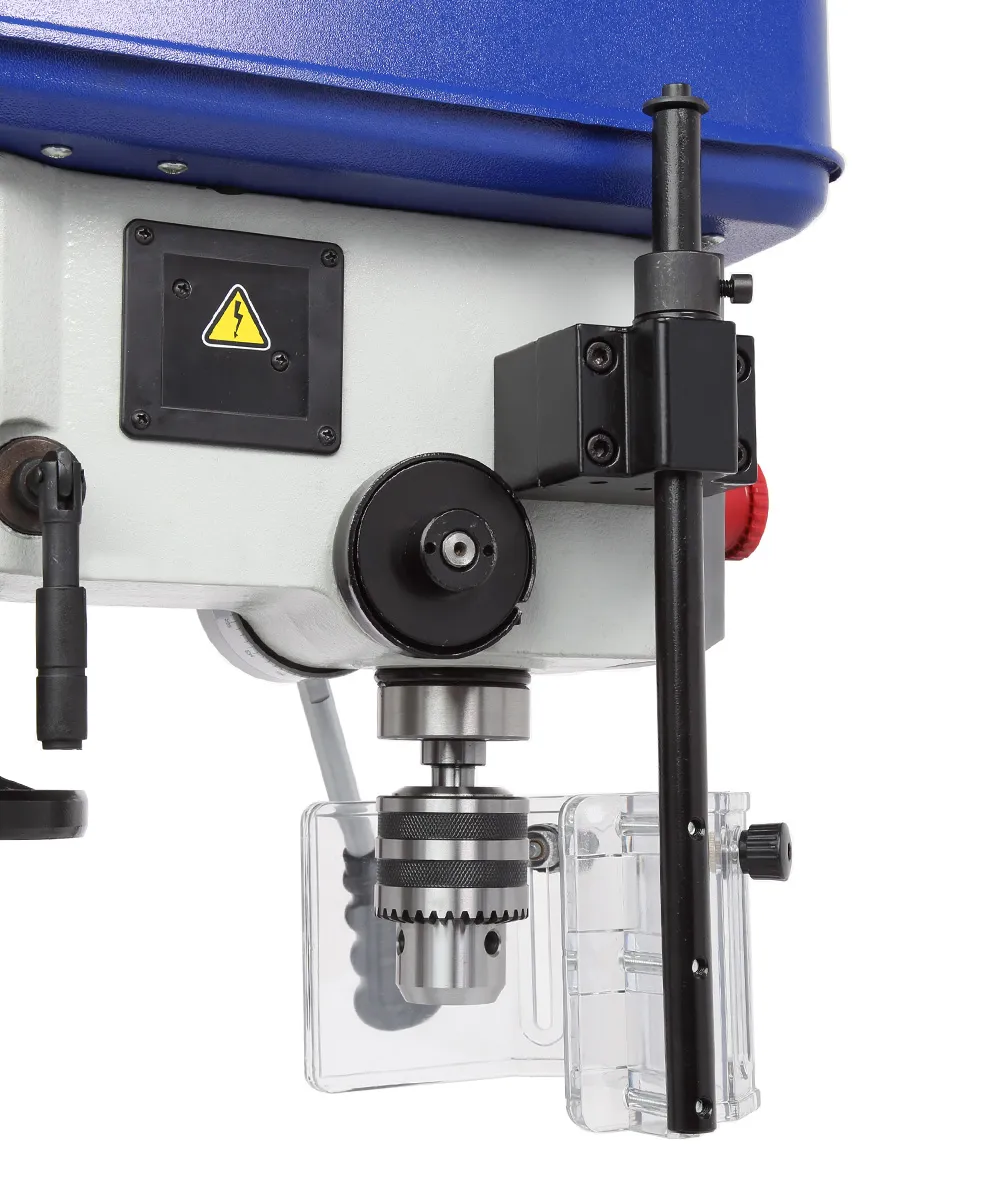

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
| Мощность | 550 Вт |
| Напряжение питающей сети | 400 В |
| Тип электродвигателя | Асинхронный |
| Частота вращения шпинделя | 200÷2400 об/мин. |
| Диаметр хвостовика зажимаемого инструмента | 1÷13 мм |
| Тип ремня | Поликлиновой 5PJ420 |
| Тип передачи | Ременная |
| Материал рабочего стола | Чугун |
| Размер основания | 310 × 490 мм |
| Количество скоростей шпинделя | 5 |
| Конус шпинделя | B16 |
| Тип патрона | Ключевой |
| Ход пиноли шпинделя | 82 мм |
| Максимальное расстояние между шпинделем и основанием | 540 мм |
| Материал основания станка | Чугун |
| Расстояние шпиндель-колонна | 180 мм |
| Посадка патрона | B16 |
| Диаметр колонны | 70 мм |
| Материал изготовления колонны | Сталь |
| Тип вилки | TH-015T |
| Максимальный диаметр сверления в дереве | 50 мм |
| Длина электрошнура | 1.8 м |
| Максимальный диаметр сверления мягкие металлы | 13 мм |
| Максимальный диаметр сверления твердые металлы | 13 мм |
| Габаритный размер (Д × Ш × В) | 645 × 500 × 960 мм |
| Размер упаковки (Д × Ш × В) | 1060 × 610 × 380 мм |
| Масса нетто | 60 кг |
| Масса брутто | 64 кг |
| Сверлильная головка в сборе | 1 |
| Основание с колонной и фланцем в сборе | 1 |
| Патрон сверлильный ключевой | 1 |
| Ключ патрона | 1 |
| Экран защитный с направляющей в сборе | 1 |
| Рукоятка подачи | 3 |
| Ручка фиксации положения сверлильной головки | 1 |
| Комплект ключей | 1 |
| Руководство по эксплуатации | 1 |
| Упаковка | 1 |
