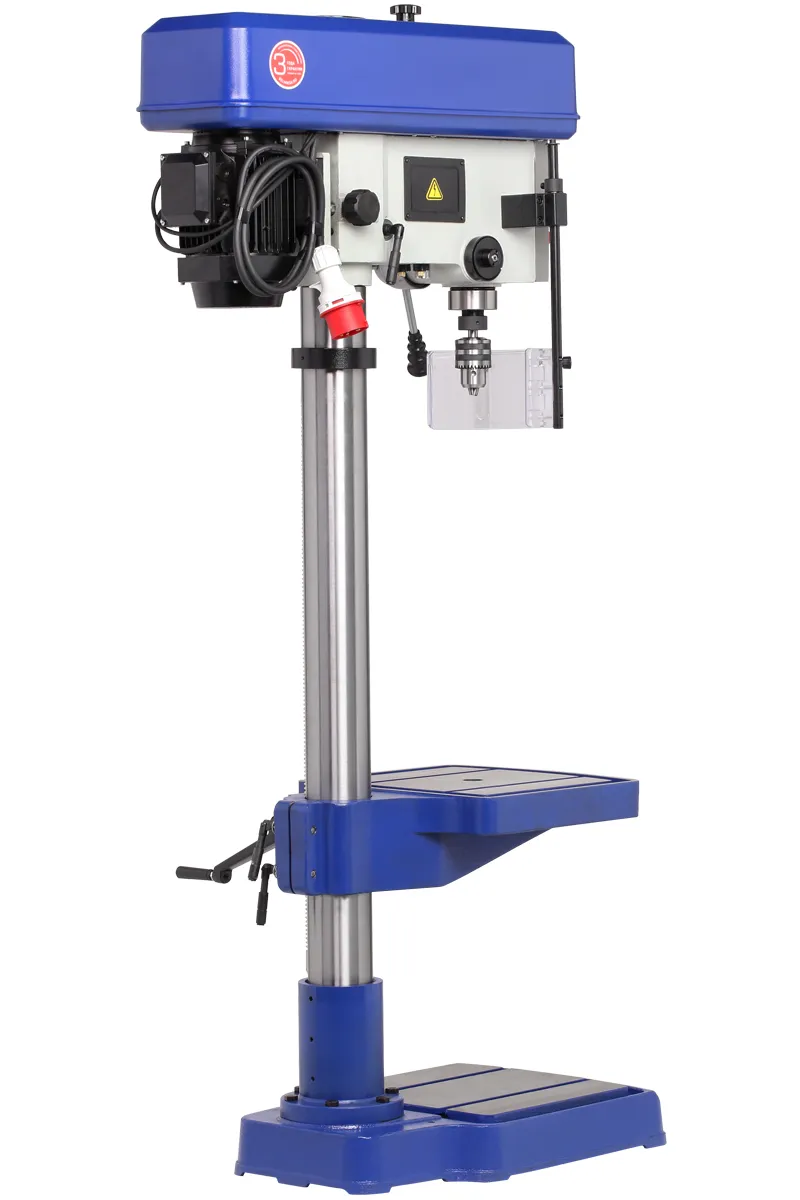

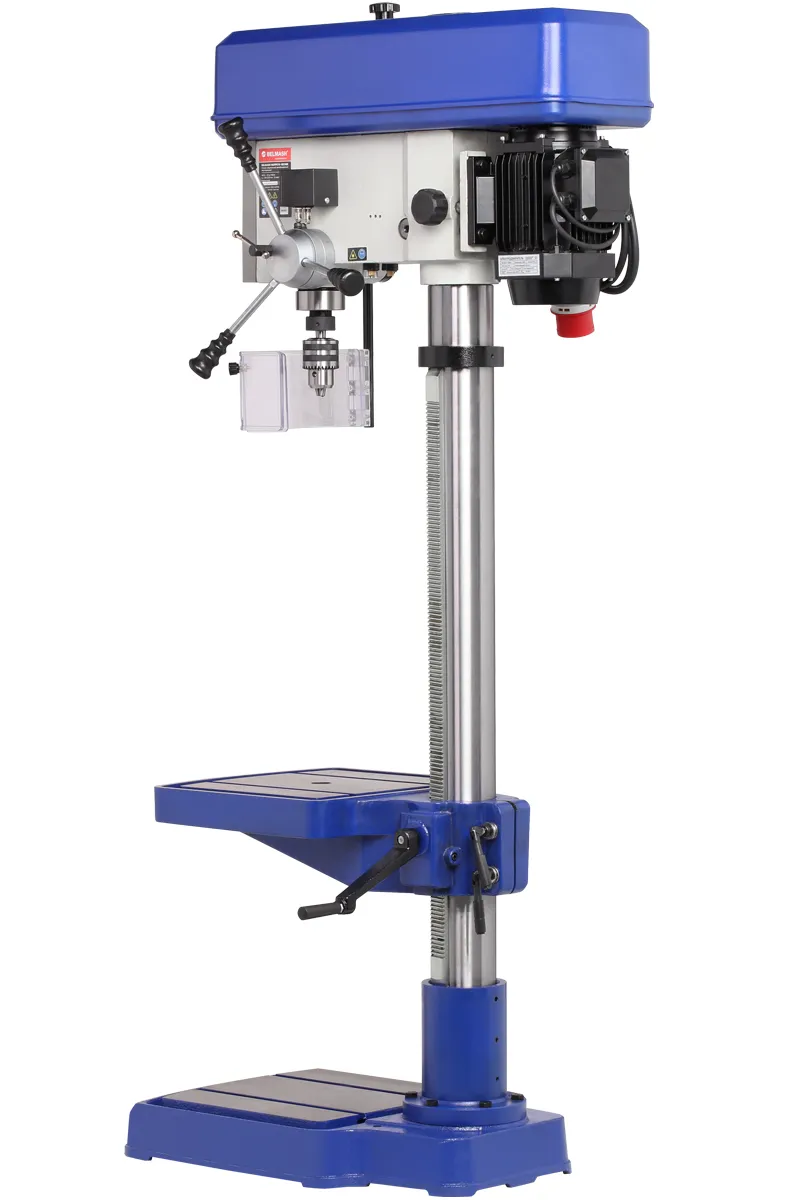

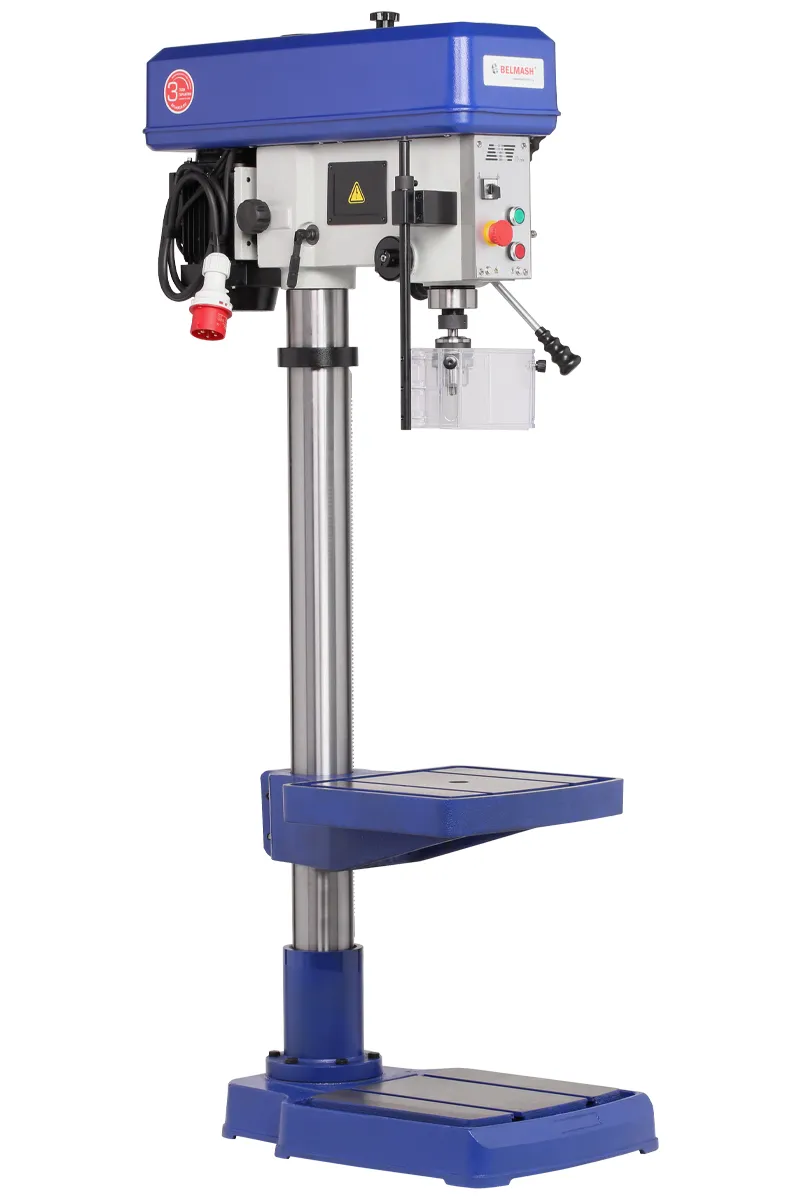

Станок MDTP510-16F/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, нарезания резьбы, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.

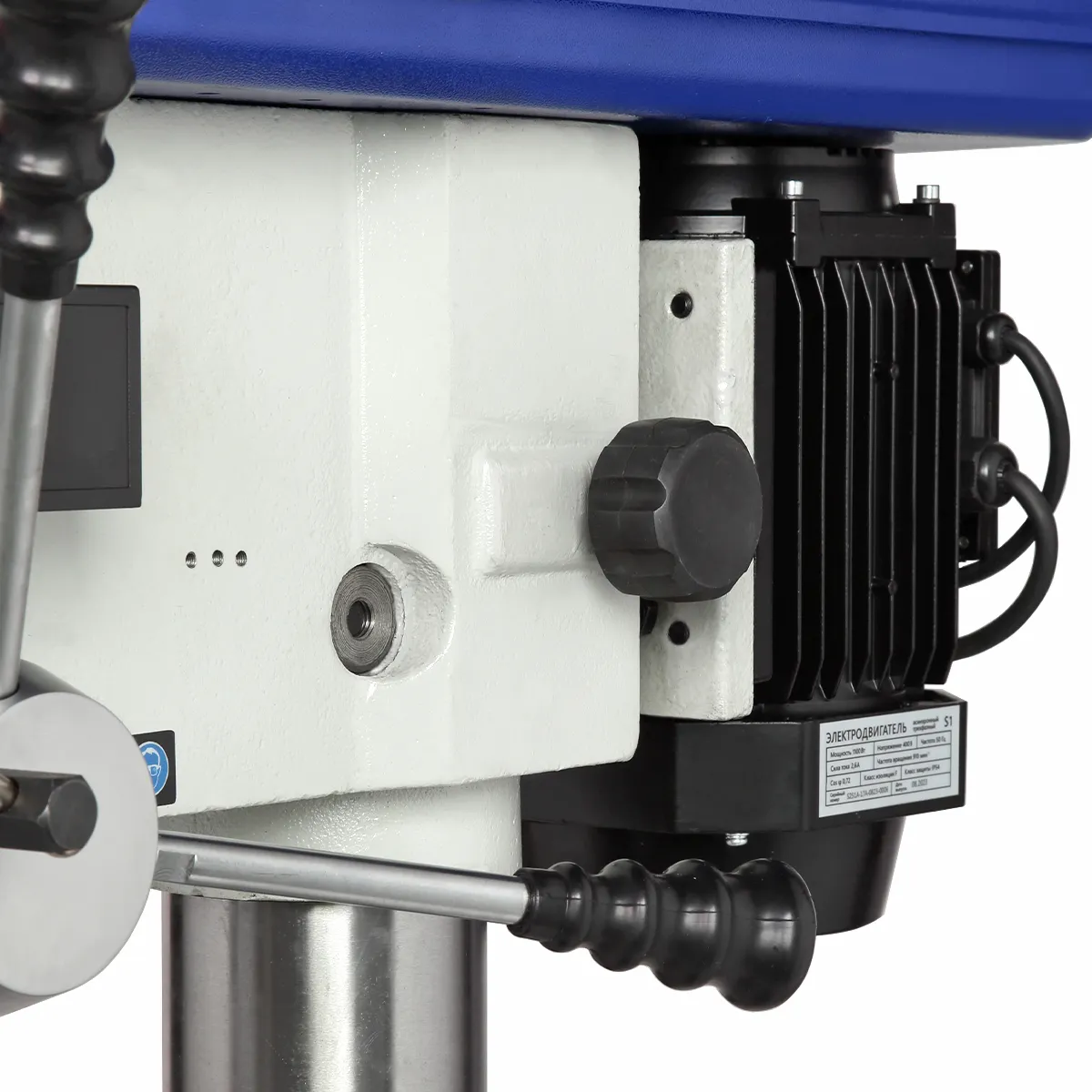

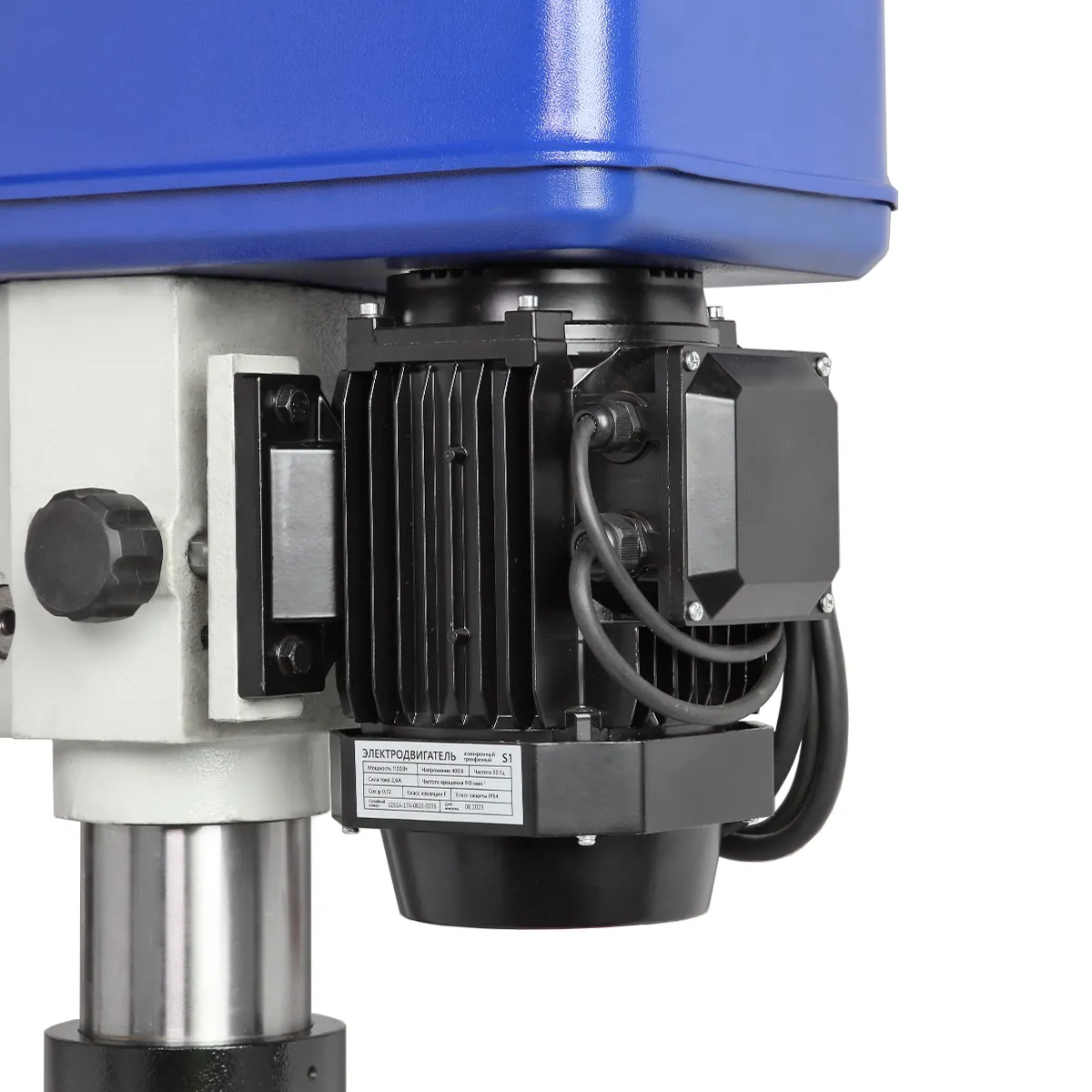

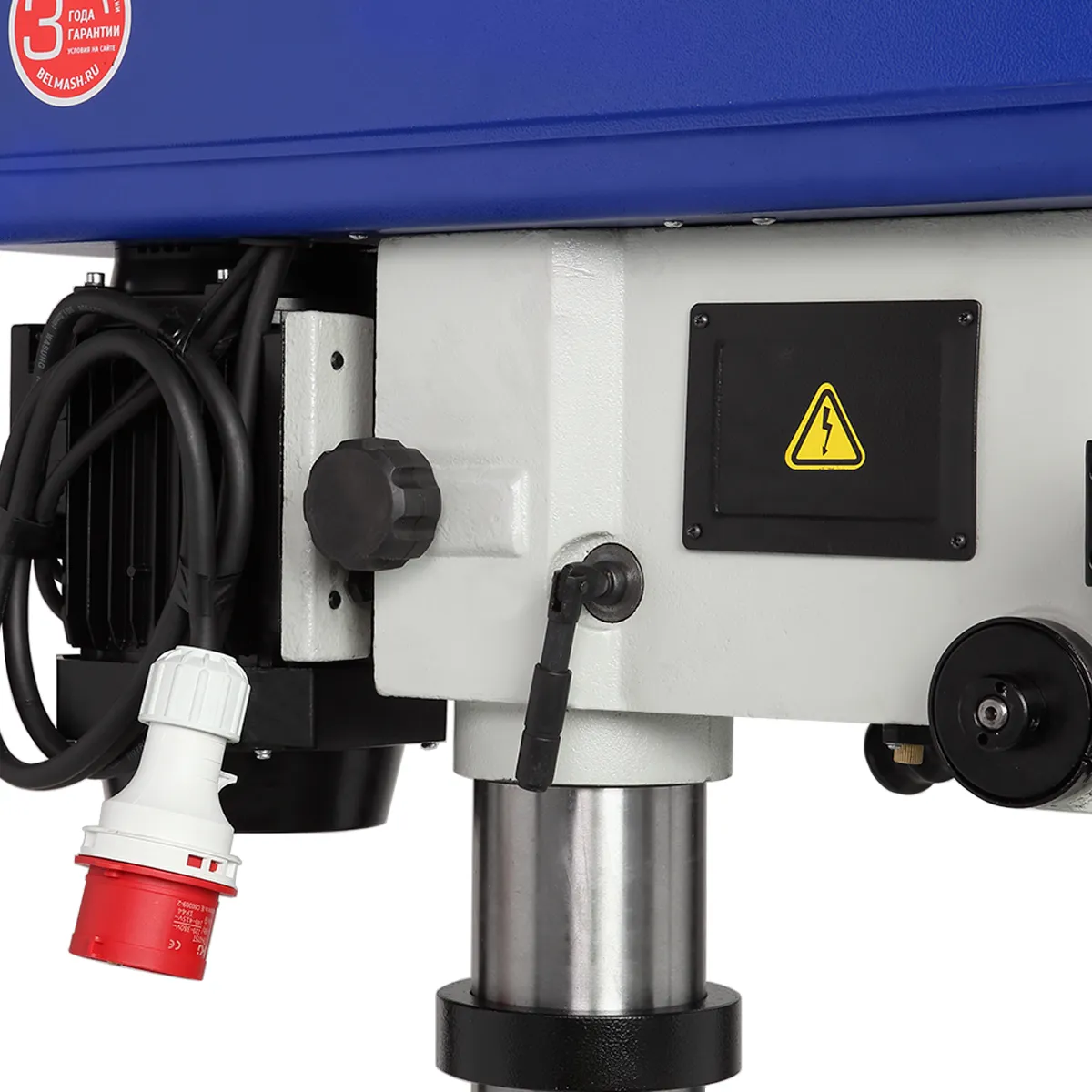

Питание станка осуществляется от трехфазной сети переменного тока напряжением 400 В. Электродвигатель асинхронный, мощность 1100 Вт, режим работы S1. Модель имеет напольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

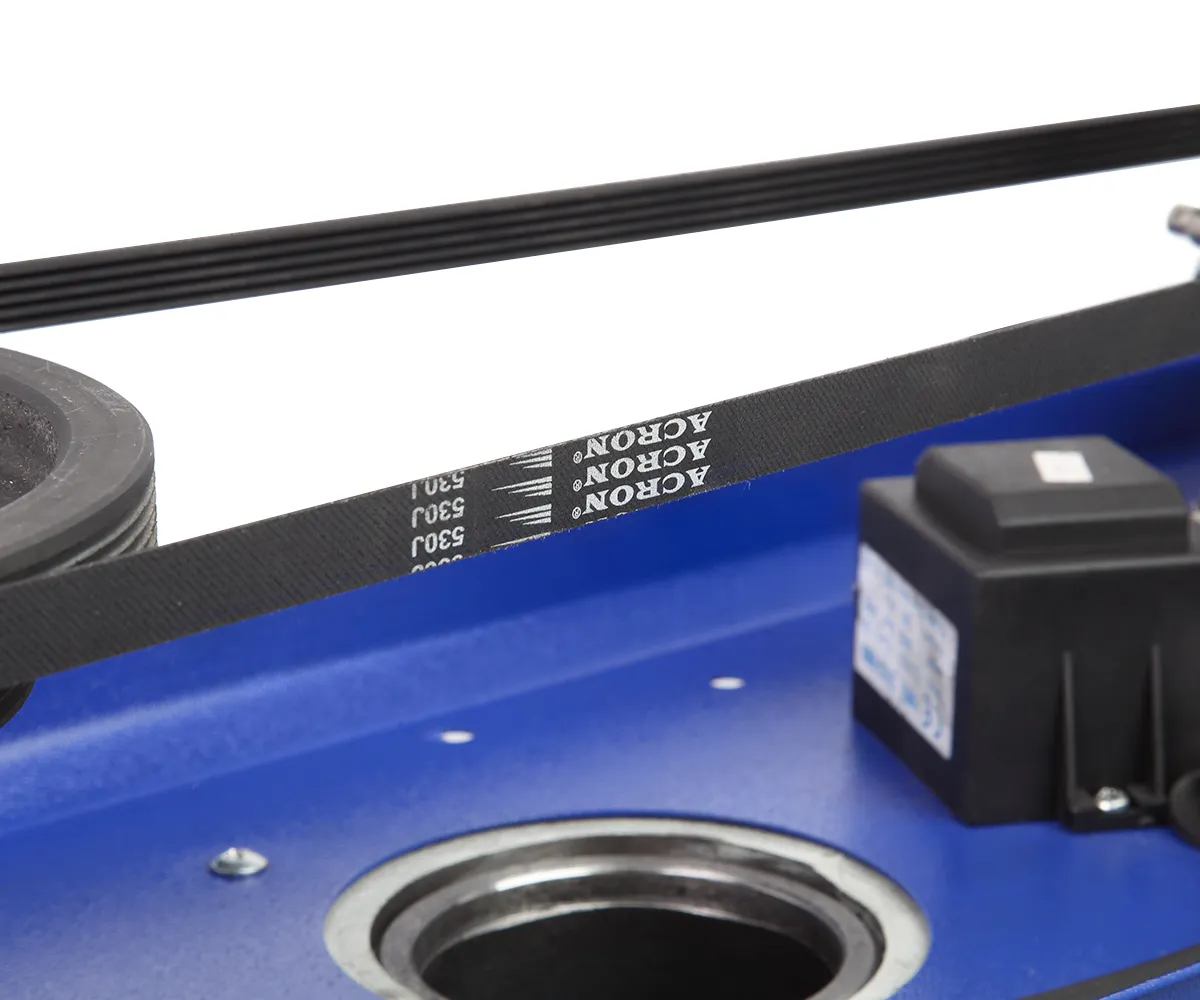

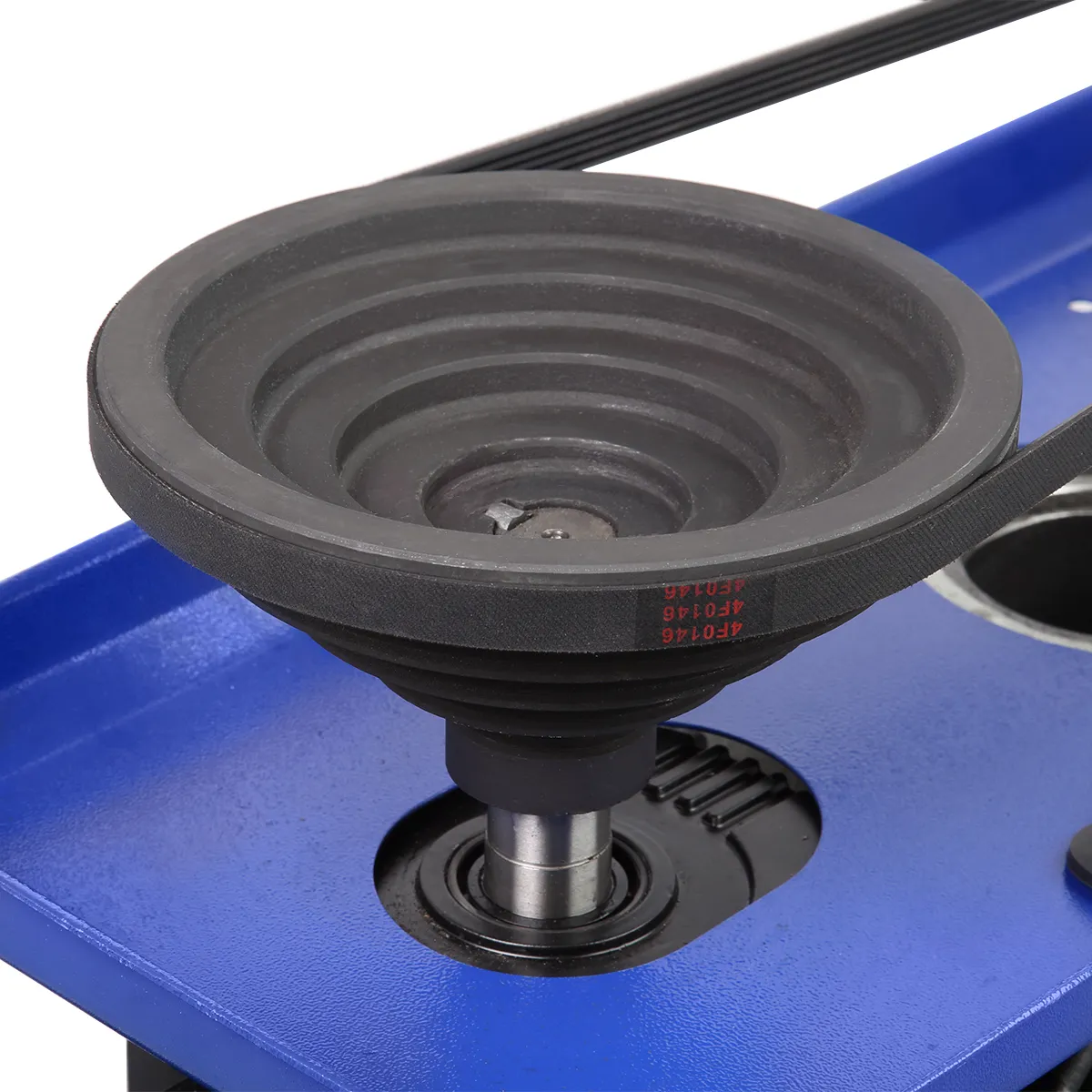

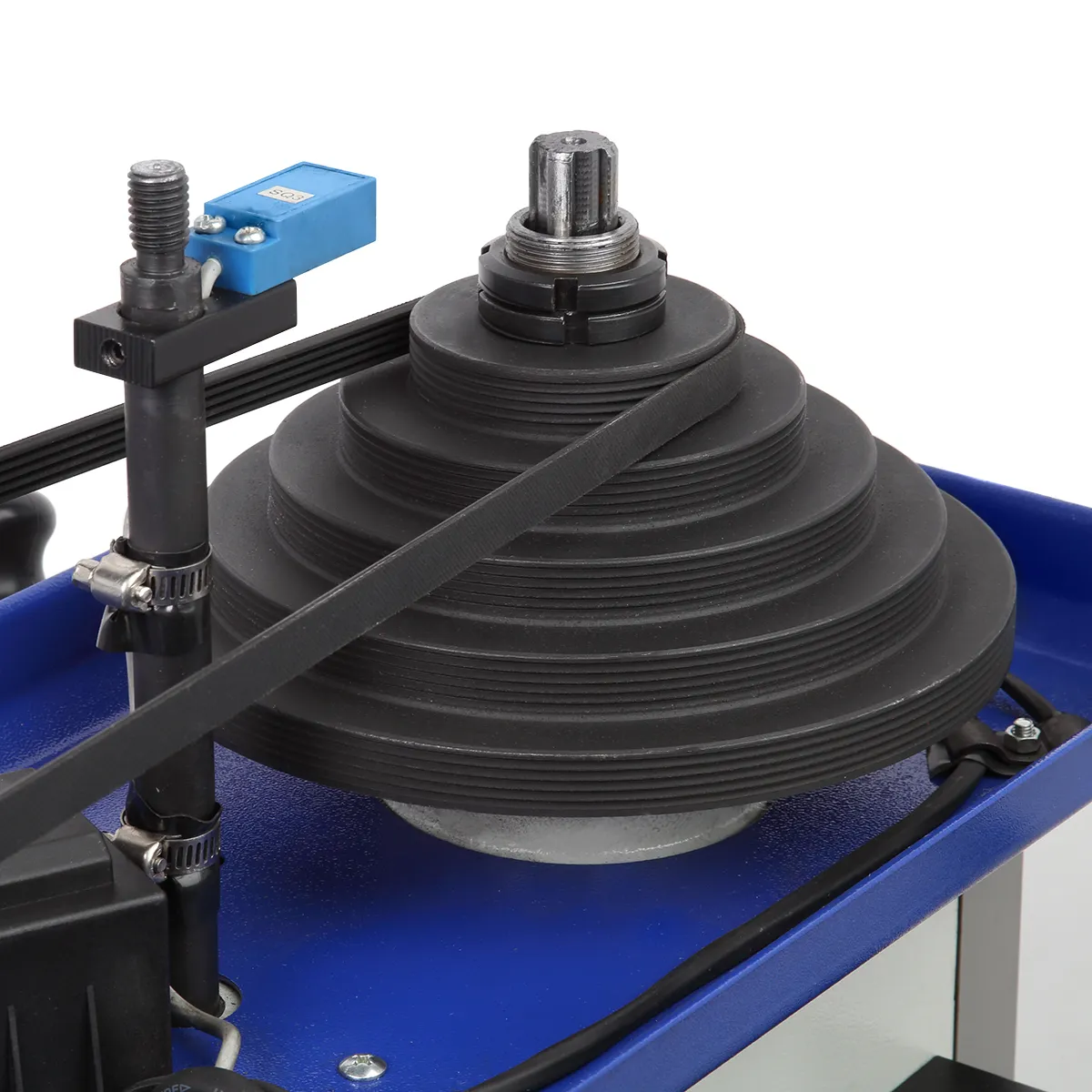

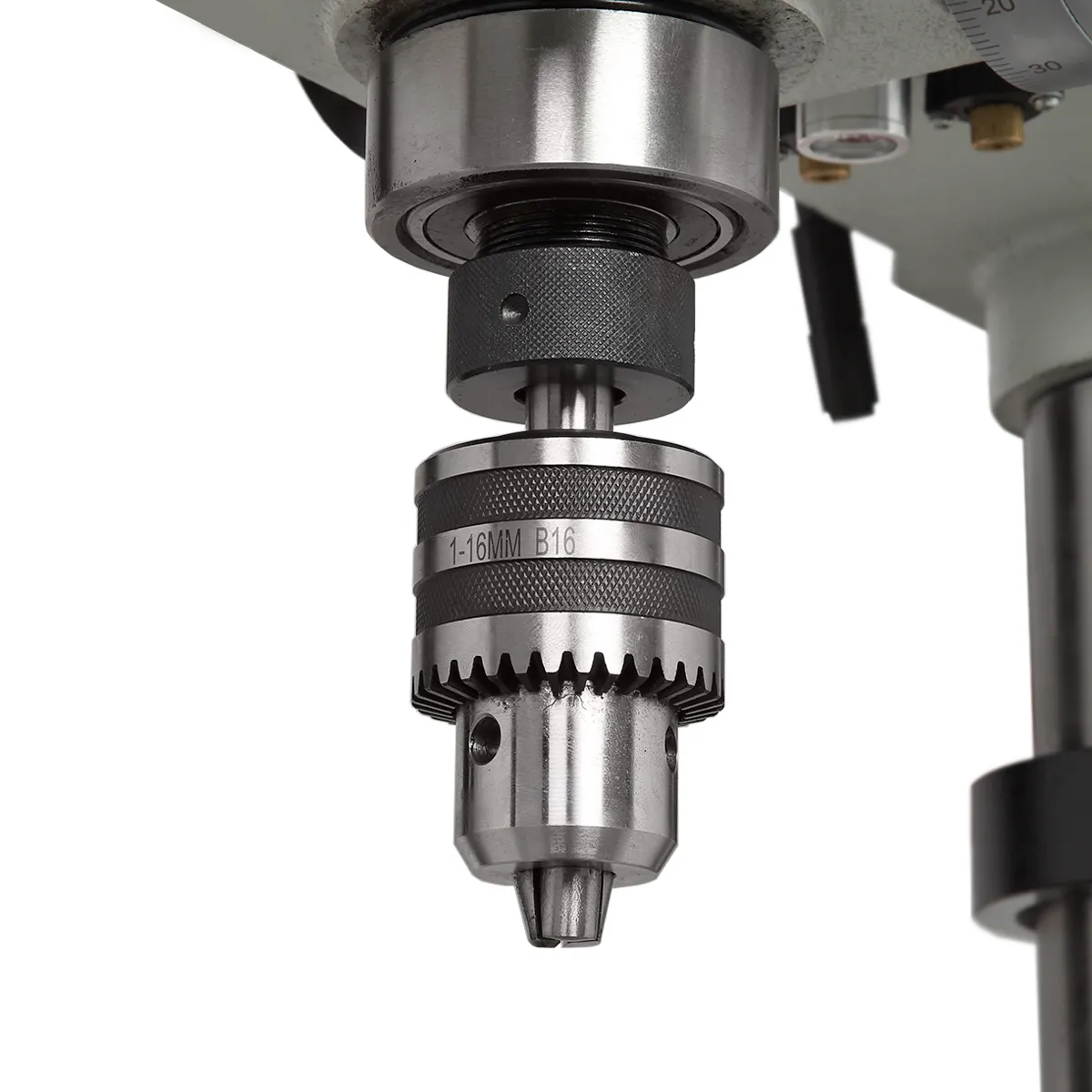

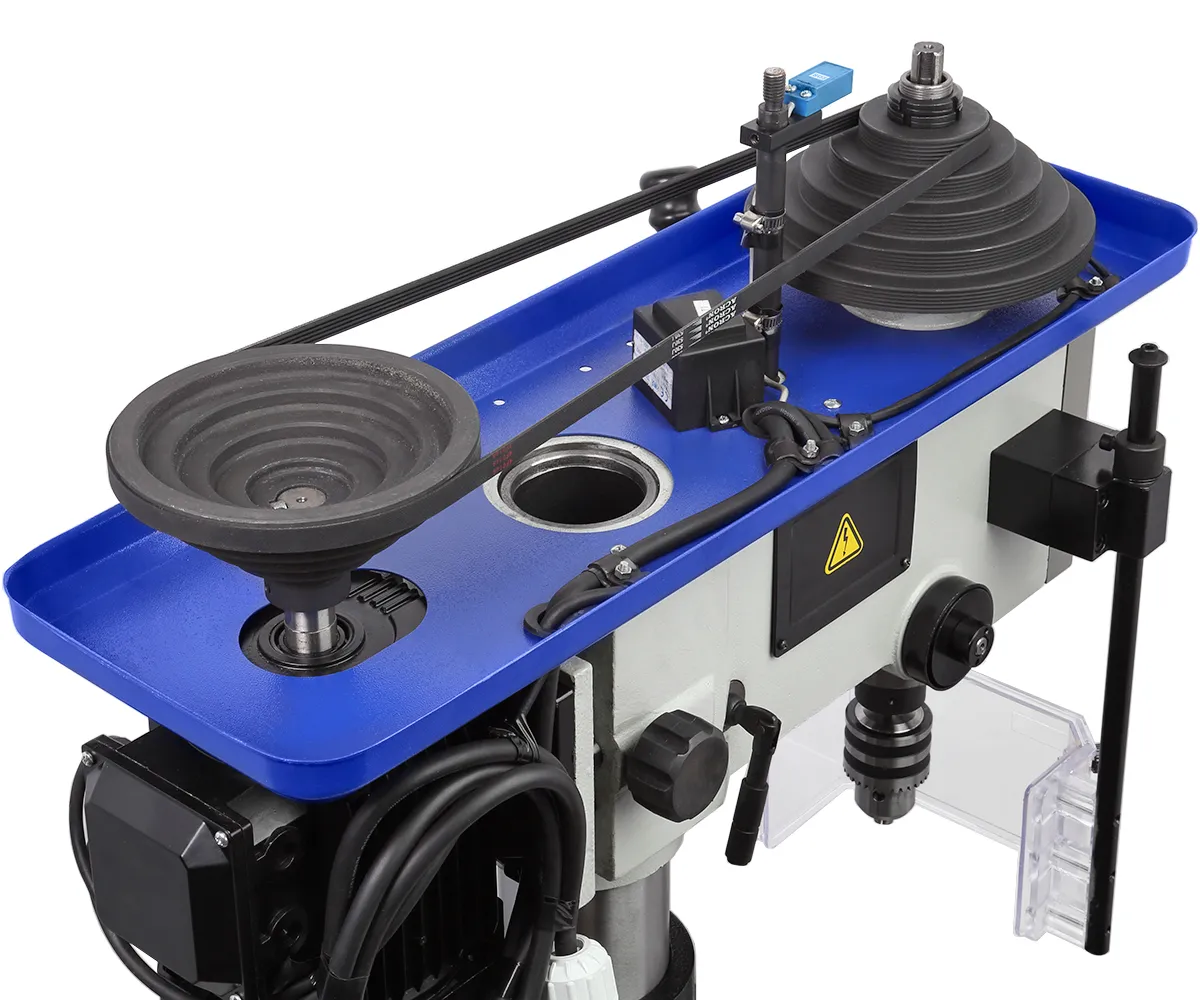

Станок способен сверлить отверстия с максимальным диаметром до 32 мм (в мягких металлах), до 28 мм (в твердых металлах) и до 70 мм (в древесине). Максимальный диаметр нарезания резьбы - М16. Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью поликлиновой передачи. Скоростей у данной модели пять, от 200 до 2250 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

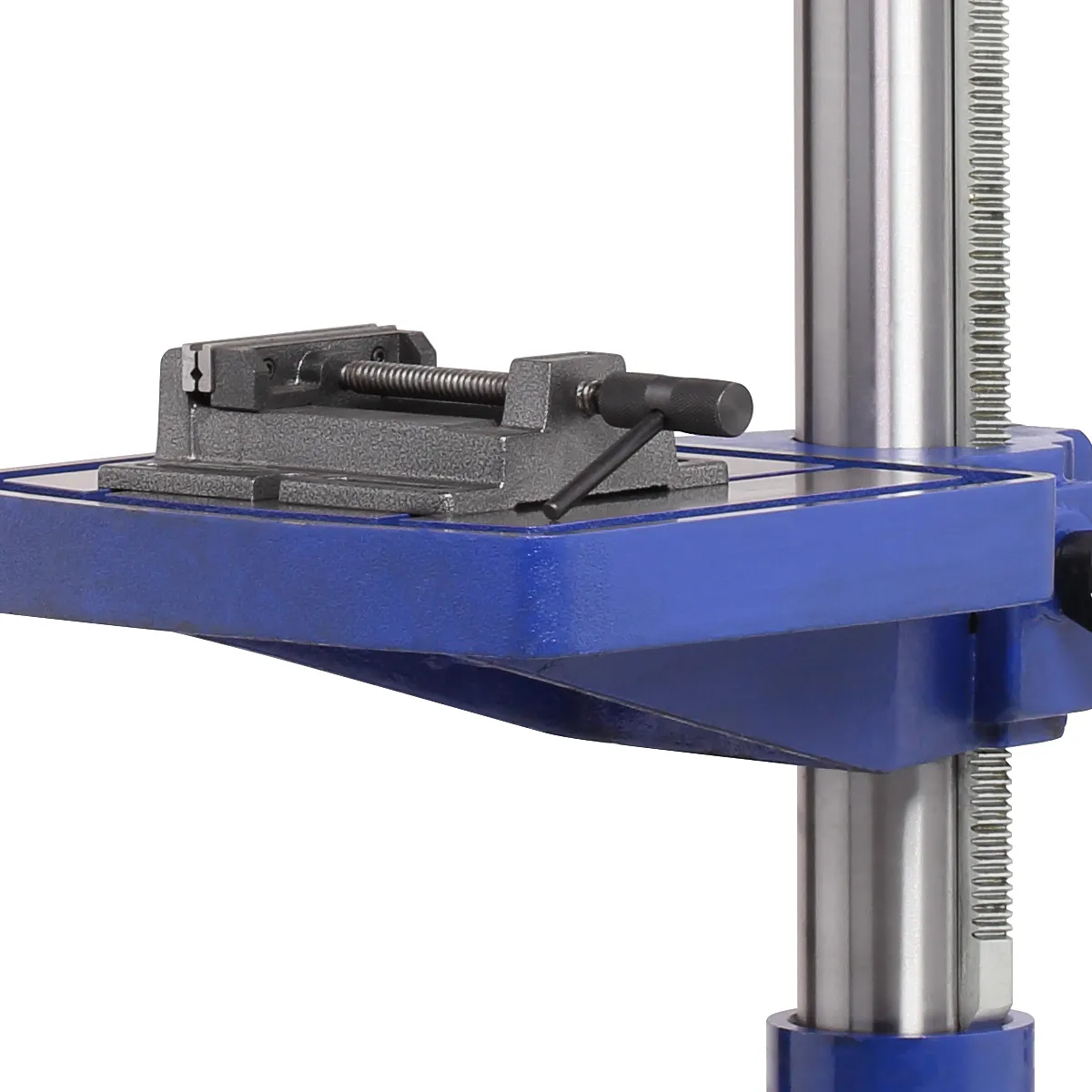

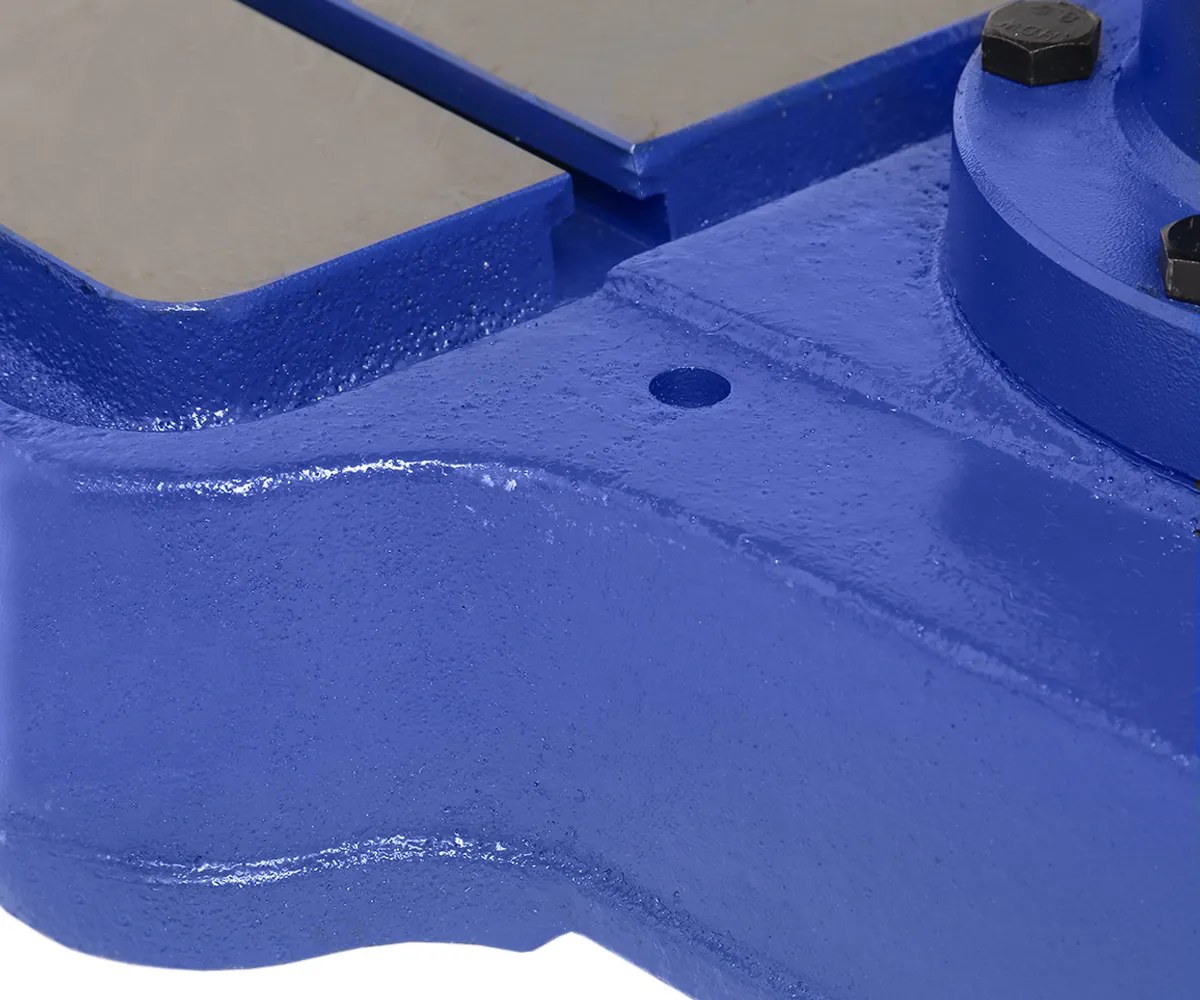

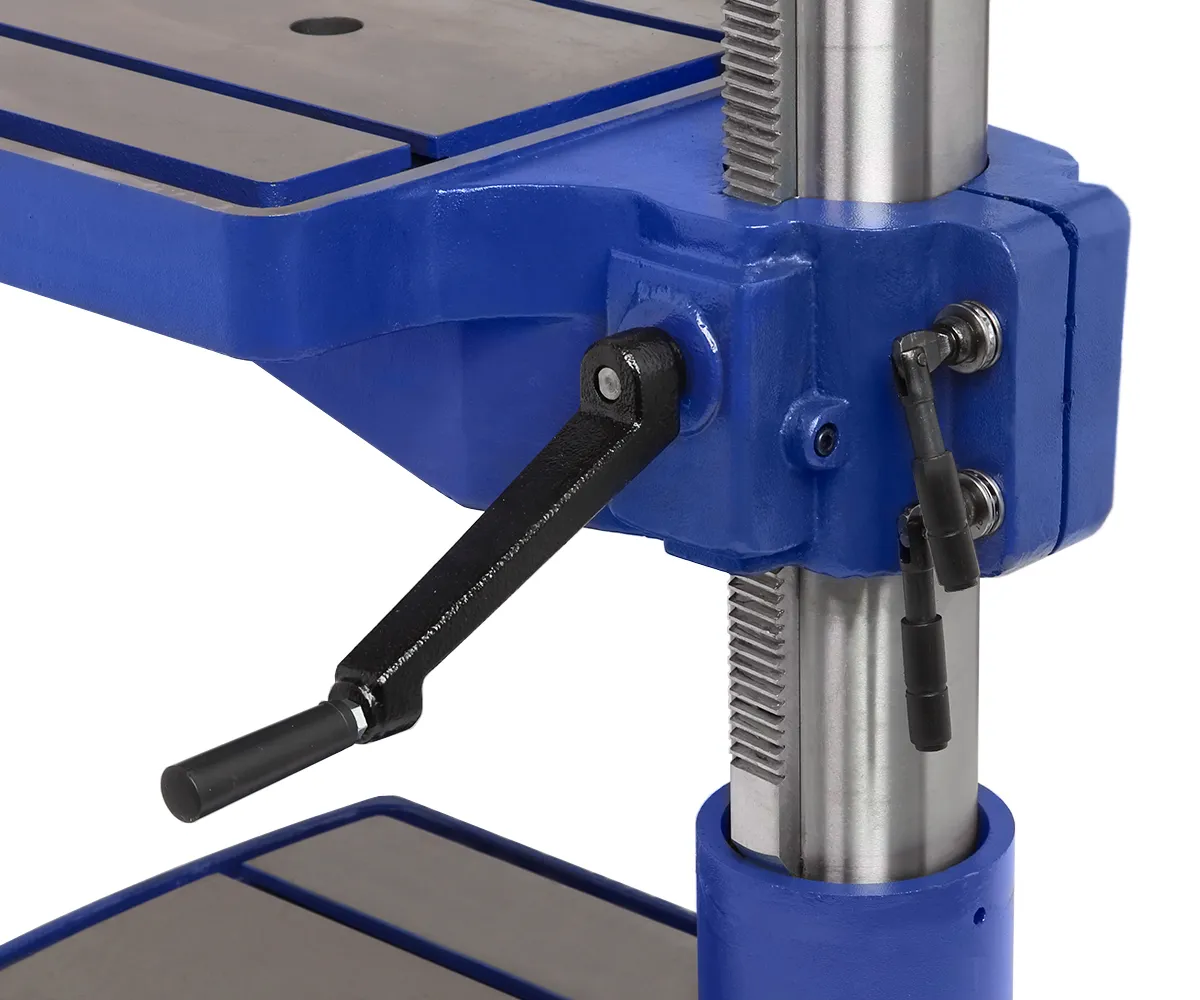

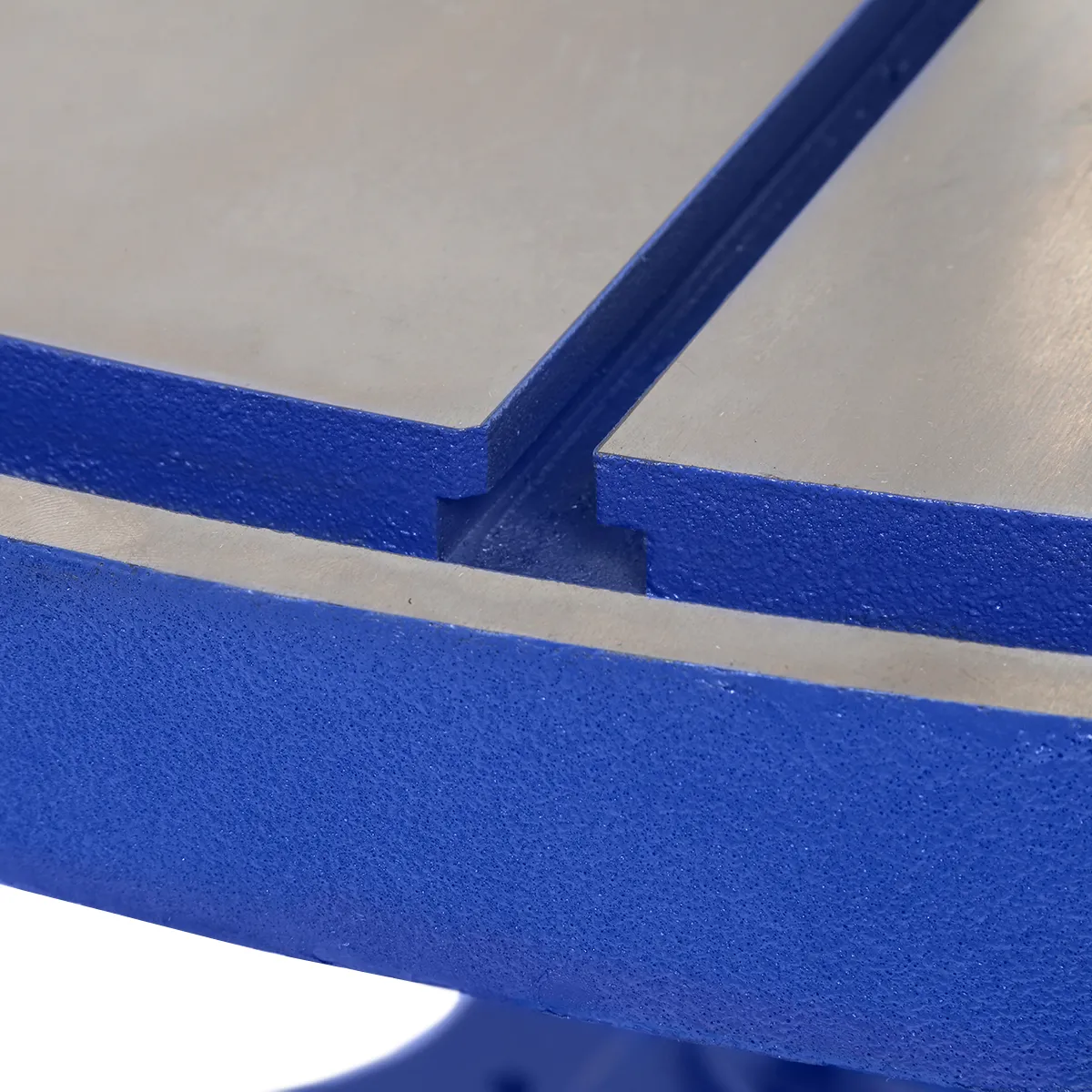

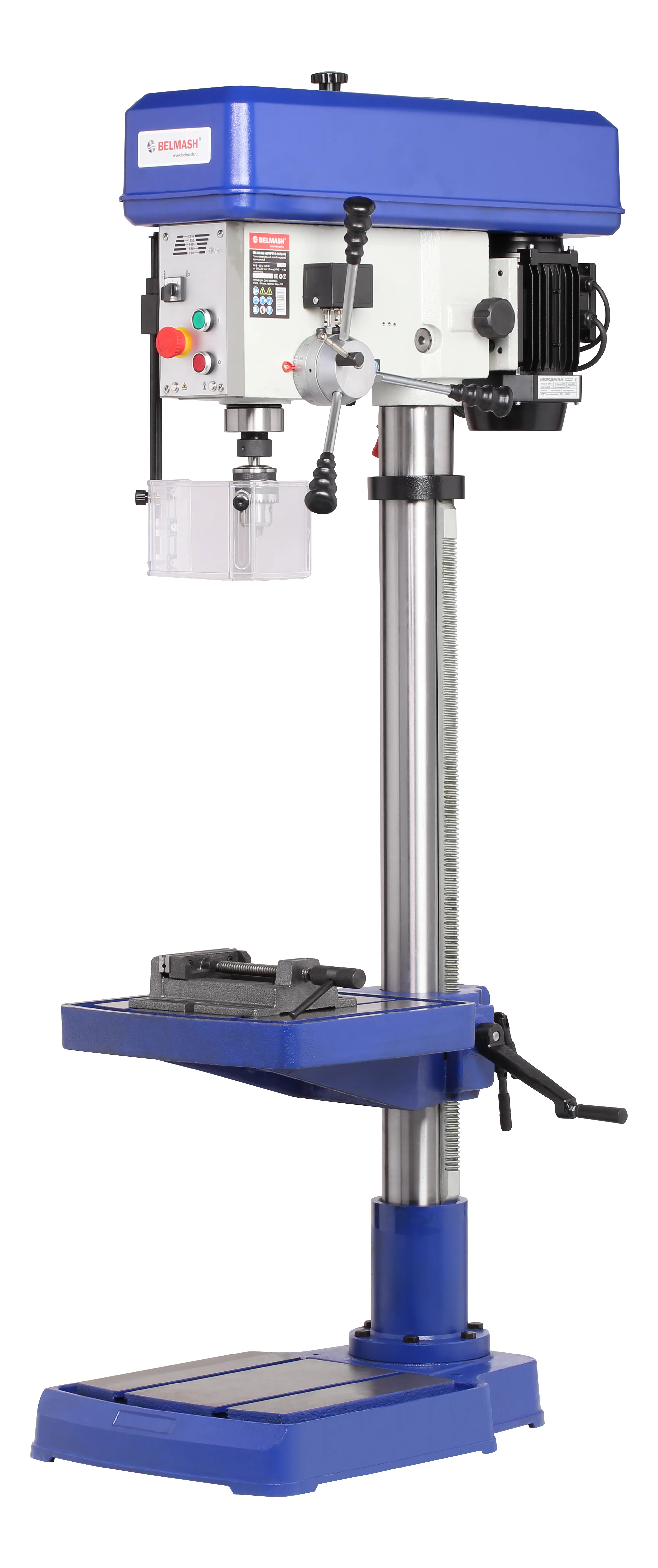

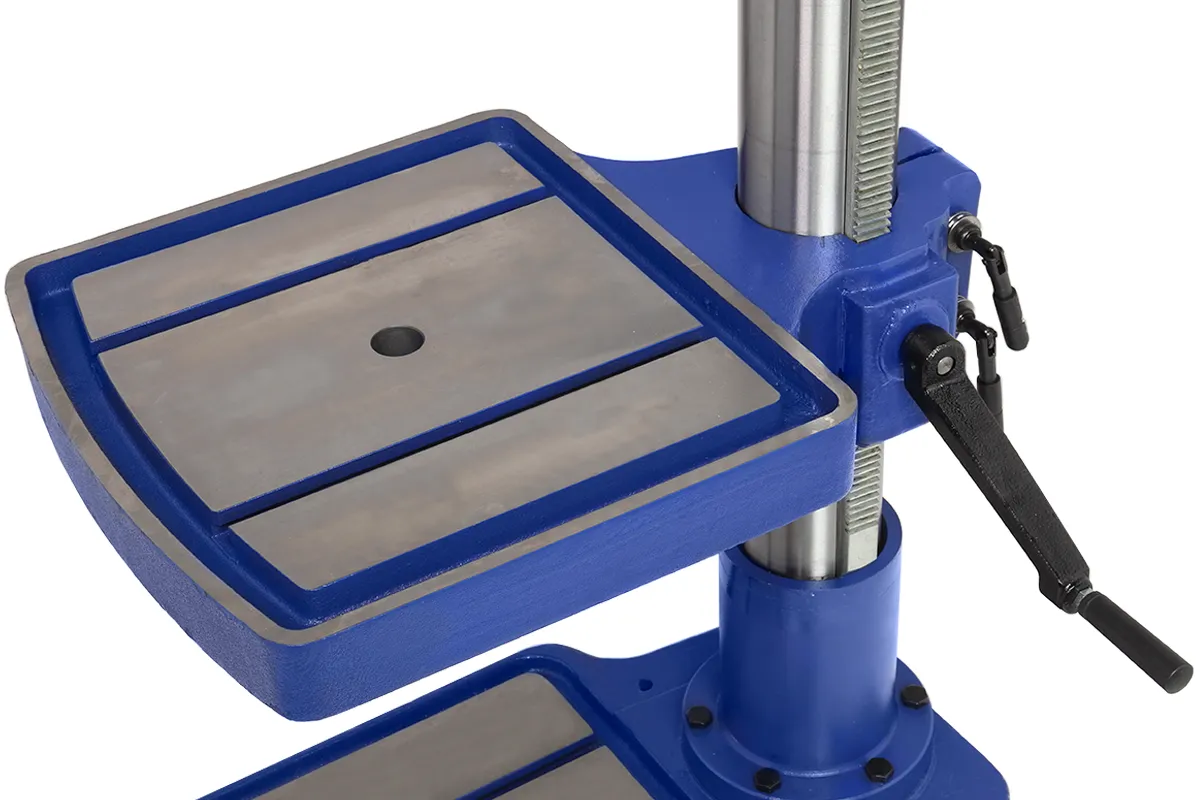

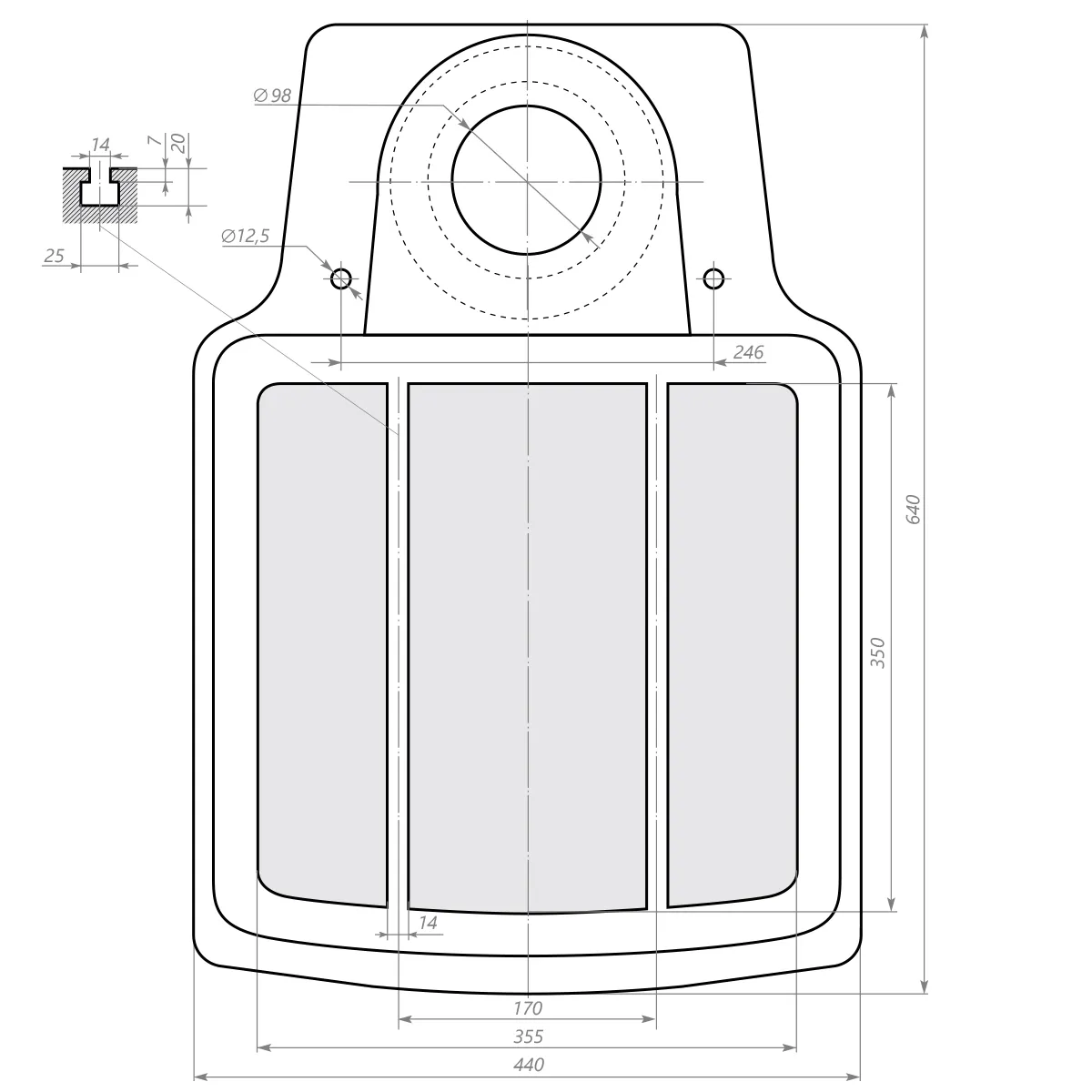

Рабочий стол имеет размер 412×382 мм, на столе имеются два Т-образных паза под установку тисков или других зажимов. Стол способен выдерживать нагрузку до 50 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 355×350 мм, на которую также можно устанавливать тиски (входят в комплект поставки).

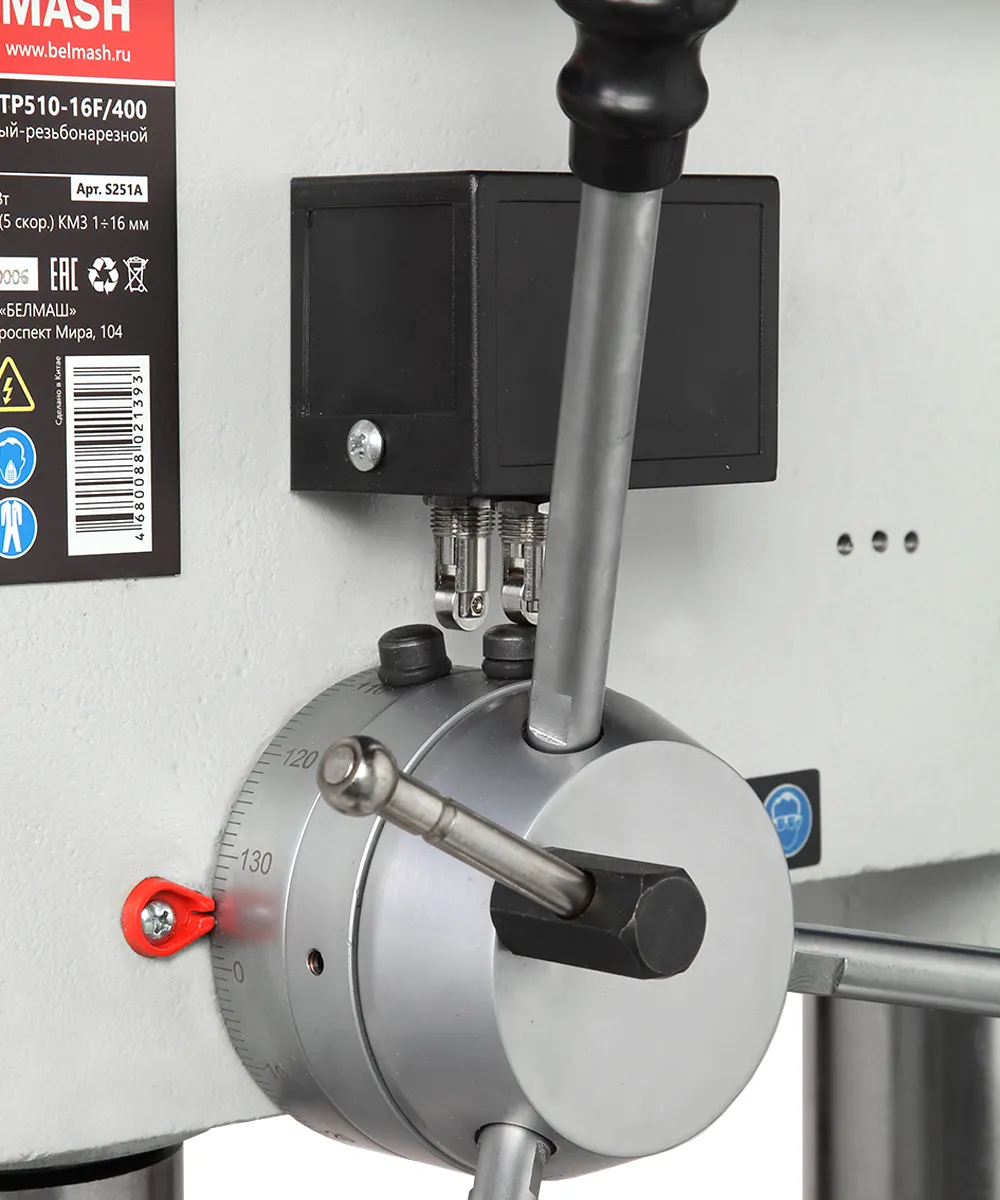

Максимальное расстояние между шпинделем и основанием составляет 1200 мм, расстояние от колонны до оси шпинделя составляет 255 мм. Колонна стальная, толстостенная, имеет диаметр 98 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 135 мм.

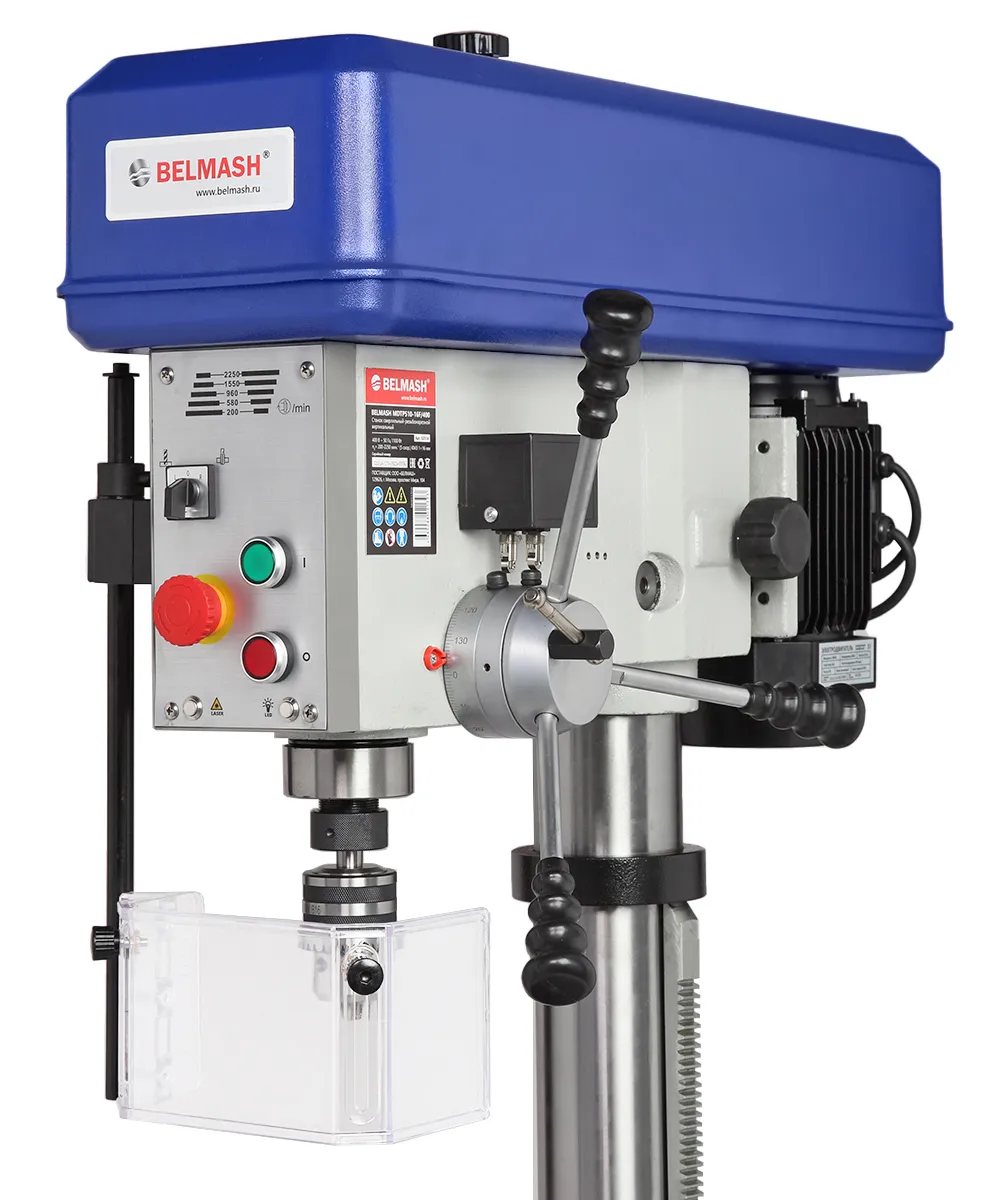

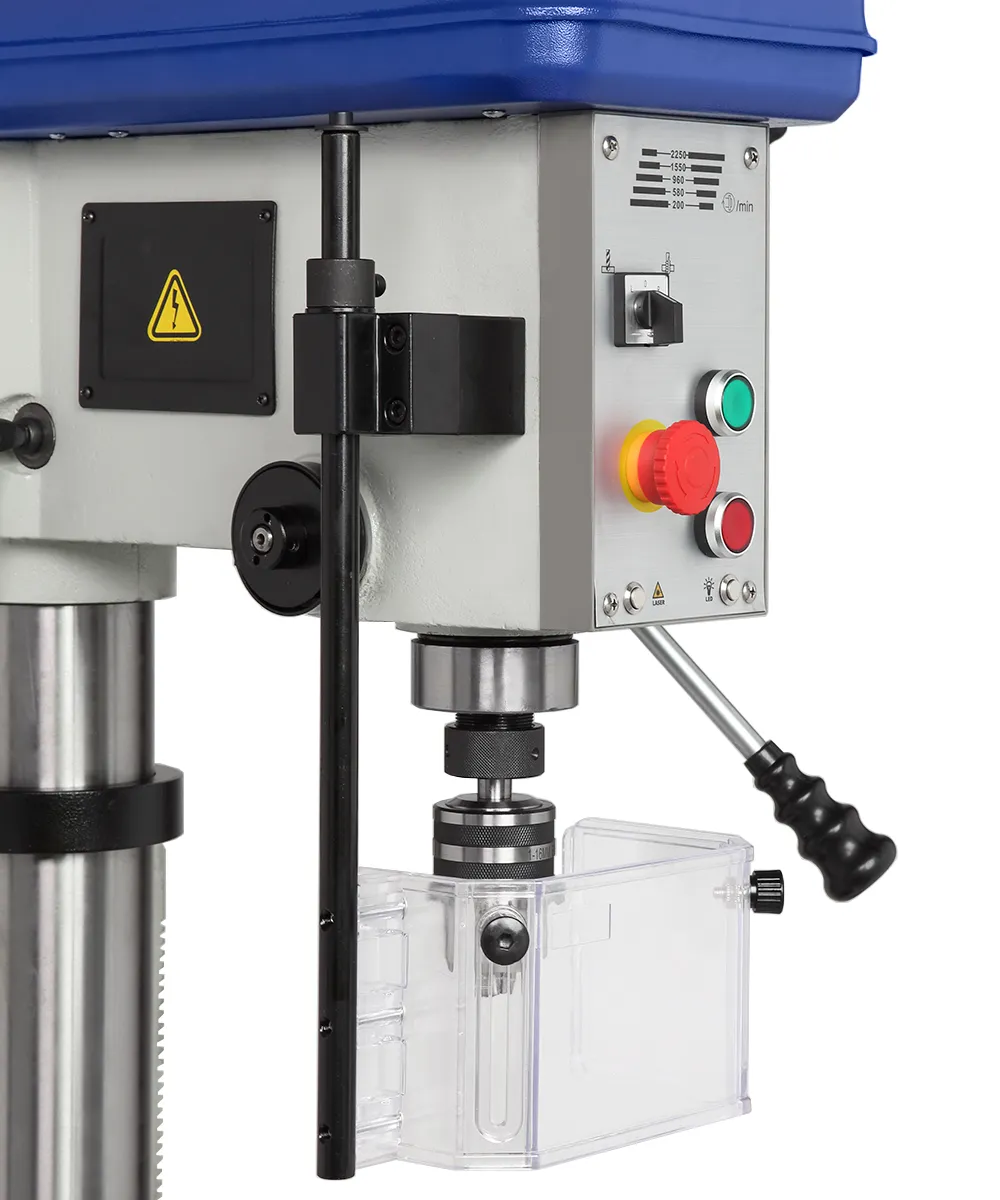

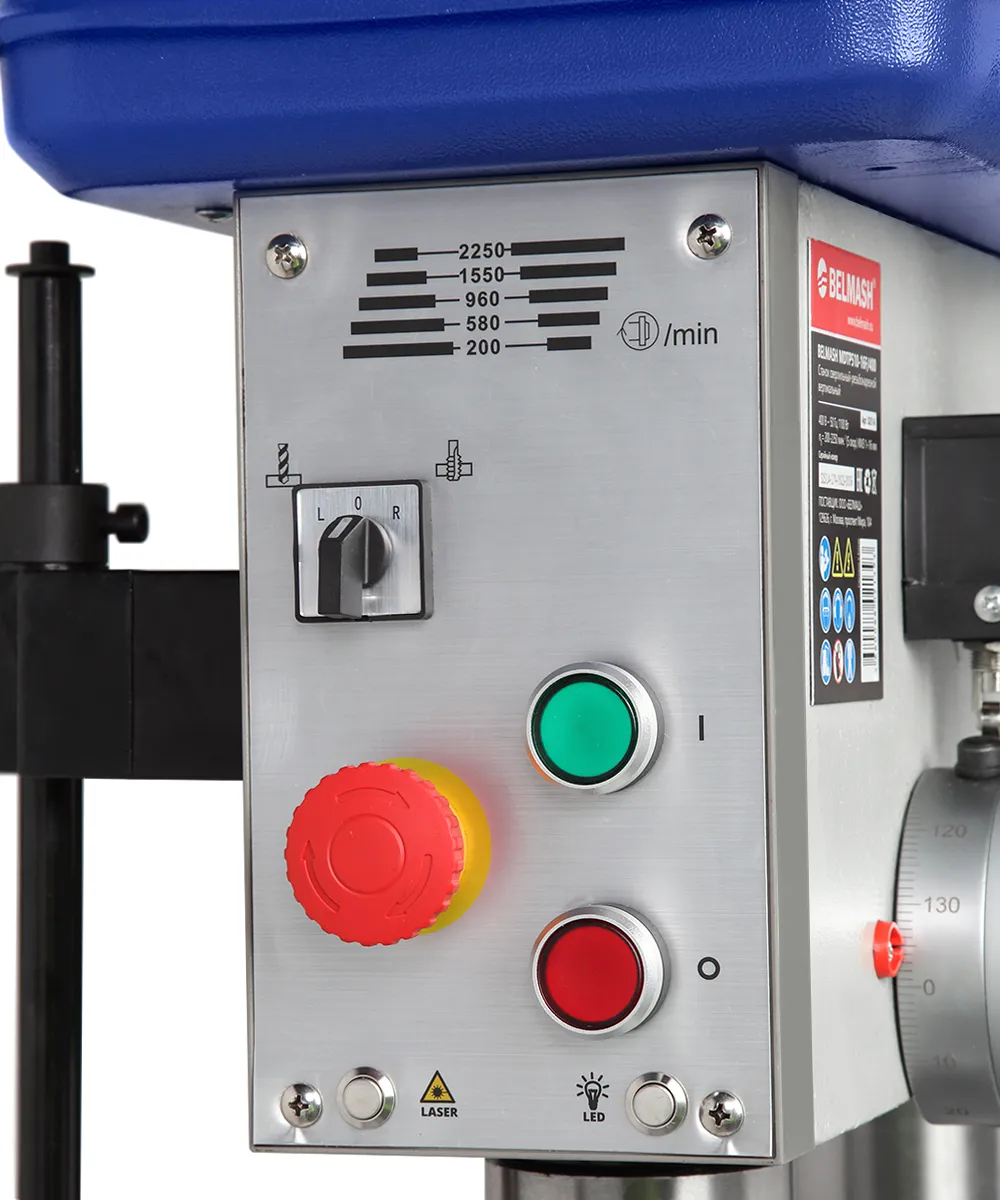

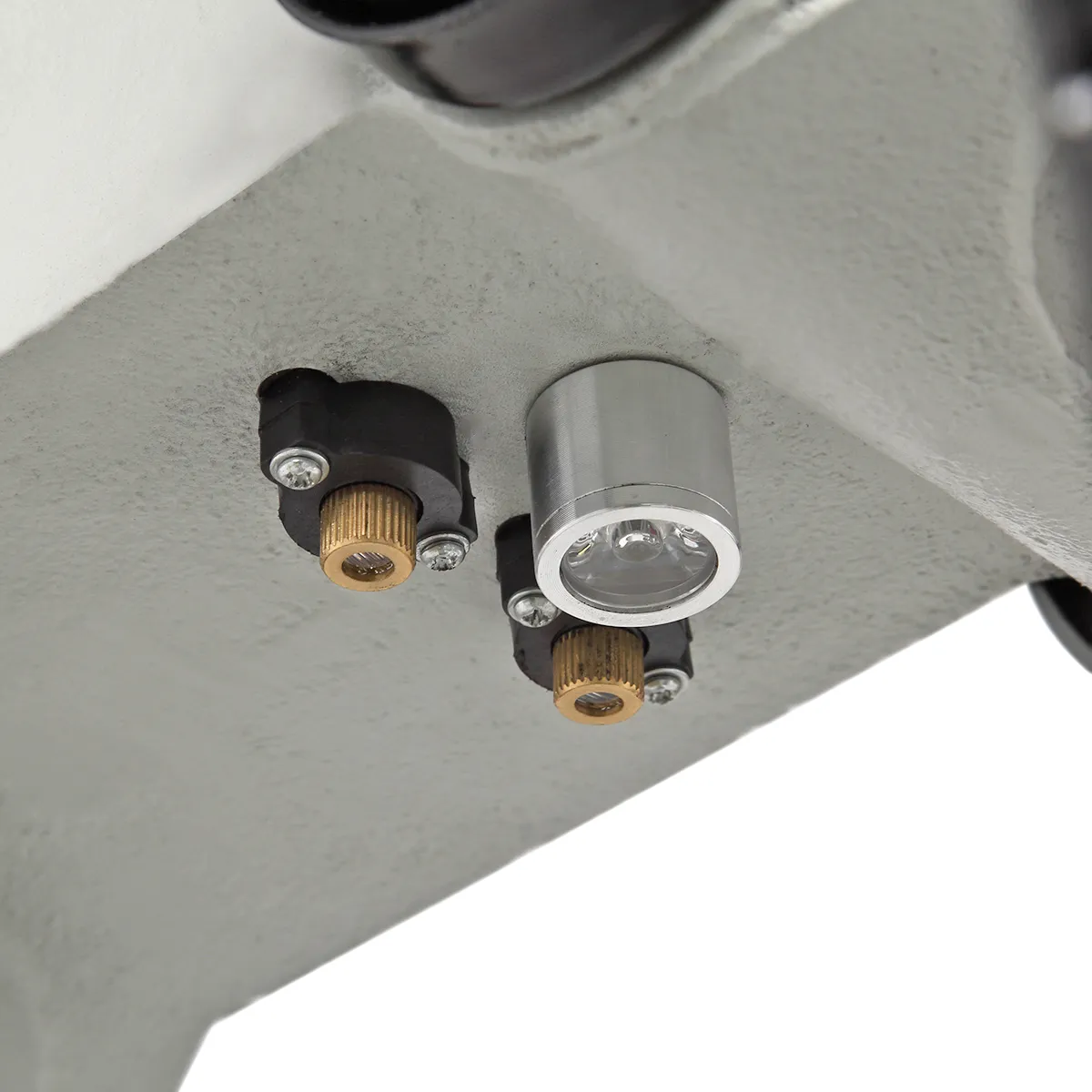

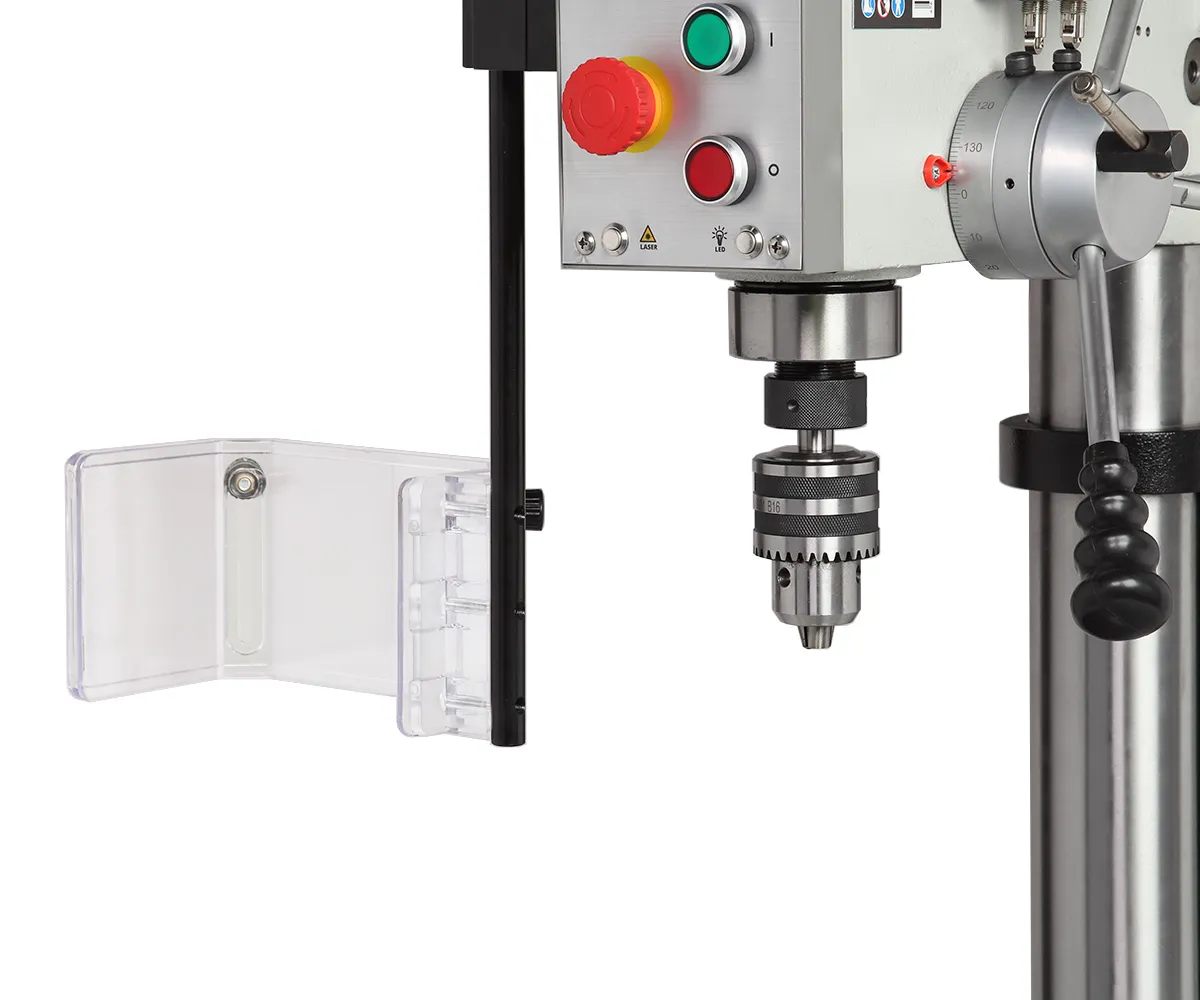

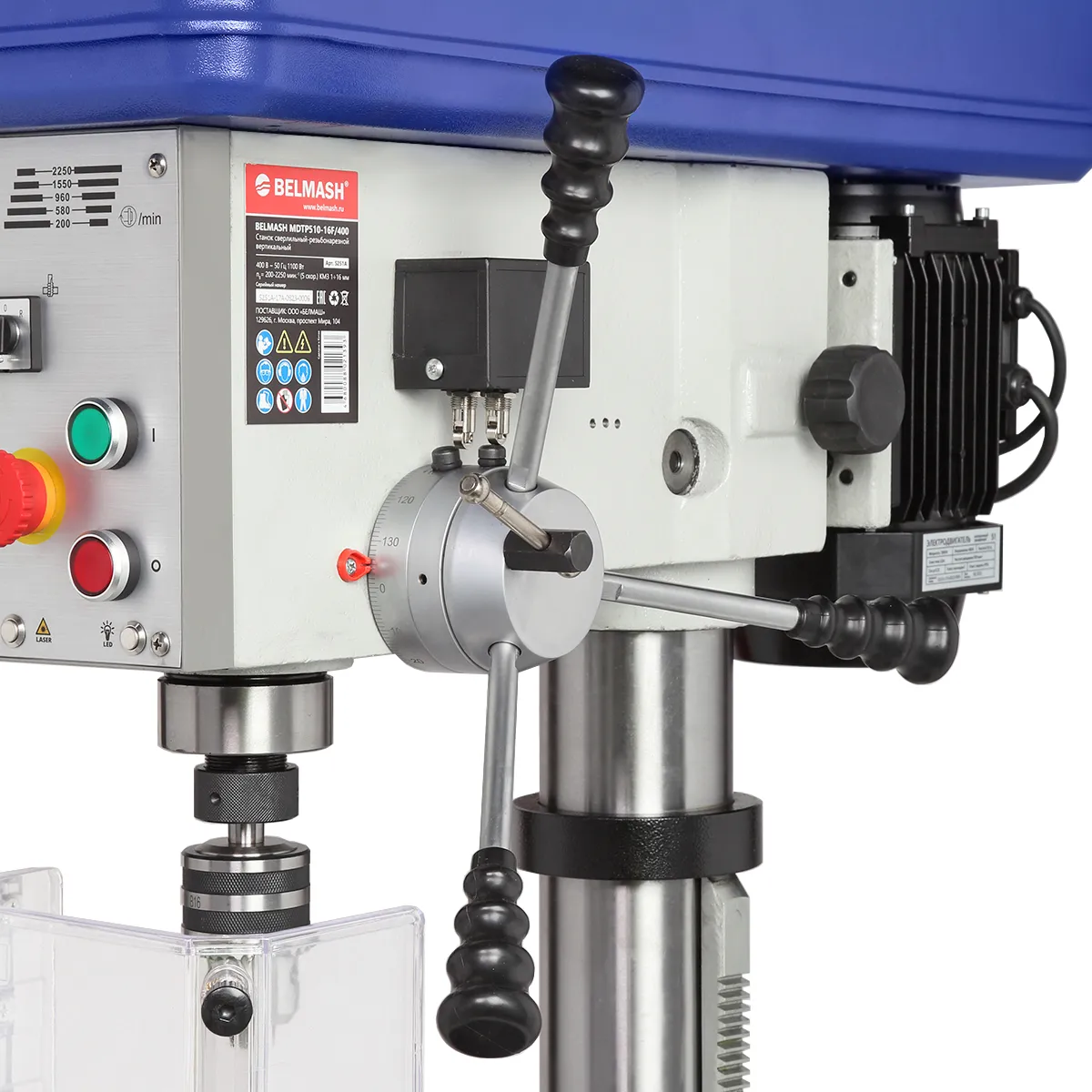

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

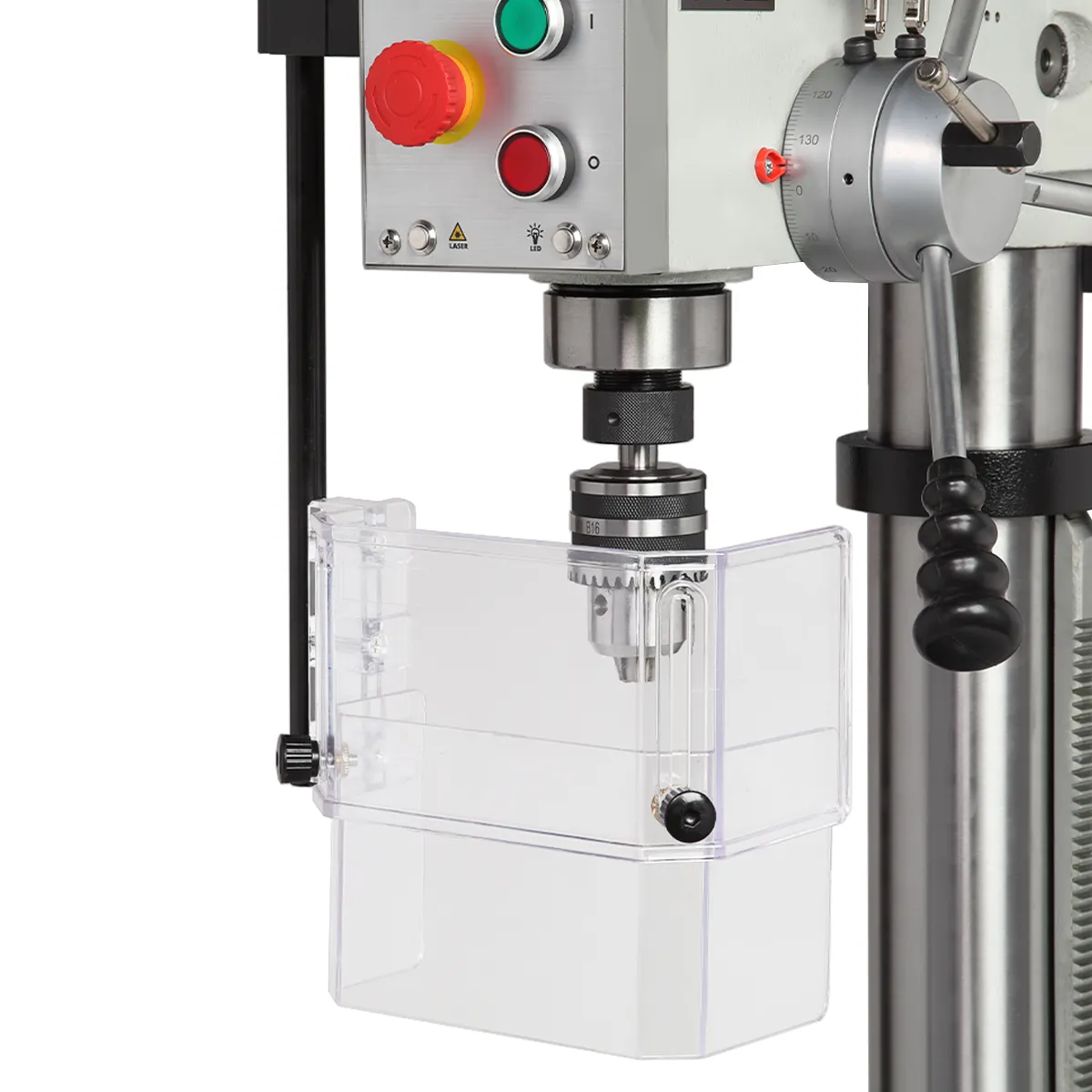

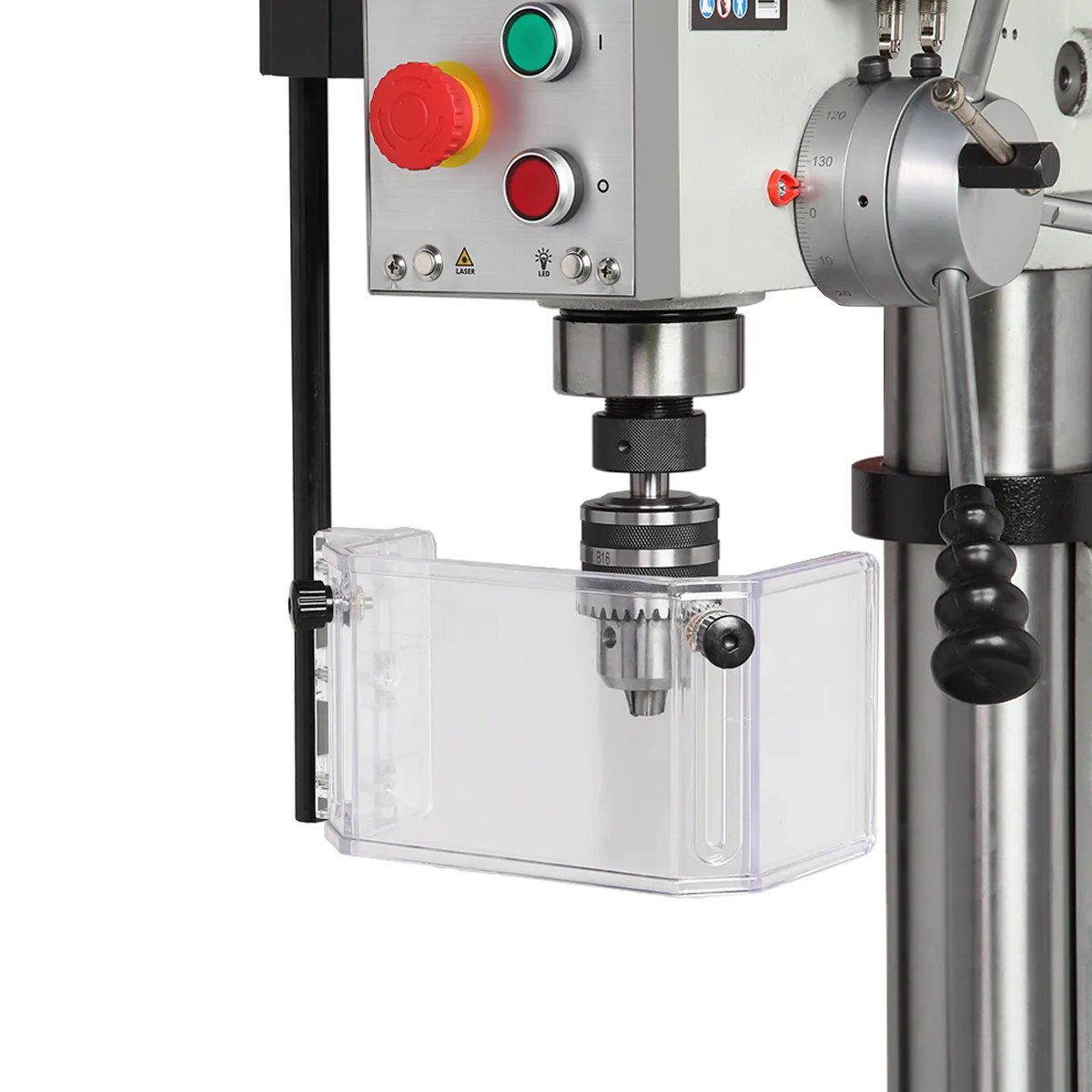

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
| Мощность | 1100 Вт |
| Напряжение питающей сети | 400 В |
| Тип электродвигателя | Асинхронный |
| Частота вращения шпинделя | 200÷2250 об/мин. |
| Диаметр хвостовика зажимаемого инструмента | 1÷16 мм |
| Тип ремня | Поликлиновой 5PJ530 |
| Тип передачи | Ременная |
| Материал рабочего стола | Чугун |
| Размер рабочего стола (Д × Ш) | 410 × 380 мм |
| Размер основания | 440 × 650 мм |
| Количество скоростей шпинделя | 5 |
| Конус шпинделя | КМ3 |
| Тип патрона | Ключевой |
| Ход пиноли шпинделя | 135 мм |
| Максимальное расстояние между шпинделем и столом | 855 мм |
| Максимальное расстояние между шпинделем и основанием | 1200 мм |
| Материал основания станка | Чугун |
| Расстояние шпиндель-колонна | 245 мм |
| Лазер - указатель | Есть |
| Подсветка | Есть |
| Посадка патрона | В16 |
| Диаметр колонны | 98 мм |
| Материал изготовления колонны | Сталь |
| Тип вилки | TH-015T |
| Максимальная нагрузка на рабочий стол | 50 кг |
| Максимальный диаметр сверления в дереве | 70 мм |
| Длина электрошнура | 1.8 м |
| Максимальный диаметр сверления мягкие металлы | 32 мм |
| Максимальный диаметр сверления твердые металлы | 28 мм |
| Габаритный размер (Д × Ш × В) | 840 × 730 × 1750 мм |
| Размер упаковки (Д × Ш × В) | 1600 × 710 × 610 мм |
| Масса нетто | 207 кг |
| Масса брутто | 230 кг |
| Сверлильная головка в сборе | 1 |
| Основание с колонной, фланцем, рабочим столом и кронштейном стола в сборе | 1 |
| Патрон сверлильный ключевой | 1 |
| Ключ патрона | 1 |
| Экран защитный с направляющей в сборе | 1 |
| Рукоятка подачи | 3 |
| Ручка подъема/опускания рабочего стола* | 1 |
| Ручка - фиксатор положения рабочего стола | 1 |
| Ручка фиксации положения сверлильной головки | 1 |
| Комплект ключей | 1 |
| Выколотка | 1 |
| Тиски (125 мм) | 1 |
| Руководство по эксплуатации | 1 |
| Упаковка | 1 |
| ⃰ Данная позиция может быть установлена на станок |
